21.Ленточная машина ф.Трючлер. Автоматическое регулирование вытяжки. Перспективы развития ленточных машин.
АВТОМАТИЧЕСКОЕ РЕГУЛИРОВАНИЕ ВЫТЯЖКИ
СУЩНОСТЬ ЗАКЛЮЧАЕТСЯ В ТОМ, ЧТО ВЫТЯЖКА ИЗМЕНЯЕТСЯ ПРИ ИЗМЕНЕНИИ ЛИНЕЙНОЙ ПЛОТНОСТИ ВХОДЯЩЕГО ПРОДУКТА.
У РАВНЕНИЕ МАТЕРИАЛЬНОГО БАЛАНСА В ВЫТЯЖНОМ ПРИБОРЕ:
ГДЕ Т1- СУММАРНАЯ ЛИНЕЙНАЯ ПЛОТНОСТЬ ПРОДУКТА НА ВХОДЕ, ТЕКС;
V1- СКОРОСТЬ ПИТАЮЩЕЙ ПАРЫ, М/МИН;
Т2- ЛИНЕЙНАЯ ПЛОТНОСТЬ ПРОДУКТА НА ВЫХОДЕ, ТЕКС;
V2- СКОРОСТЬ ВЫПУСКНОЙ ПАРЫ, М/МИН.
ПРИНЦИП АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ВЫТЯЖКИ:
НЕОБХОДИМО, ЧТОБЫ Т2 = const
ЕСЛИ V1 = const, ТОГДА V2 = T1 · V1 / T2 = const · T1
ЕСЛИ V2 = const, ТОГДА V1 = T2 · V2 / T1 = const / T1
НАПРАВЛЕНИЯ РАЗВИТИЯ ЛЕНТОЧНЫХ МАШИН
-СОЗДАНИЕ МОДУЛЬНЫХ КОНСТРУКЦИЙ С НЕЗАВИСИМЫМ ПРИВОДОМ, ЧТО ОБЕСПЕЧИВАЕТ МАКСИМАЛЬНУЮ СТЕПЕНЬ УНИФИКАЦИИ УЗЛОВ И ДЕТАЛЕЙ, ПОВЫШЕНИЕ СТАБИЛЬНОСТИ И НАДЕЖНОСТИ РАБОТЫ ОТДЕЛЬНЫХ УЗЛОВ;
- ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ ЗА СЧЕТ УВЕЛИЧЕНИЯ РАБОЧЕЙ СКОРОСТИ ВЫПУСКА;
- ОСНАЩЕНИЕ РЕГУЛЯТОРАМИ ЛИНЕЙНОЙ ПЛОТНОСТИ ЛЕНТЫ;
- ПОВЫШЕНИЕ ВЫРАВНИВАЮЩЕЙ СПОСОБНОСТИ АВТОРЕГУЛЯТОРА ЛИНЕЙНОЙ ПЛОТНОСТИ ЛЕНТЫ, А ТАКЖЕ УРОВНЯ АВТОМАТИЗАЦИИ ЗА СЧЕТ ВВОДА ЭЛЕМЕНТОВ АВТОМАТИЧЕСКОЙ ЗАПРАВКИ ЛЕНТЫ НА ПИТАНИИ И ПОЛУАВТОМАТИЧЕСКОЙ ЗАПРАВКИ МЫЧКИ ПОСЛЕ ВЫТЯЖНОГО ПРИБОРА;
- ИСПОЛЬЗОВАНИЕ КРУГЛЫХ И ПЛОСКИХ ТАЗОВ БОЛЬШОЙ ЁМКОСТИ;
- ПРИМЕНЕНИЕ МЕХАНИЗМА УПЛОТНЕННОЙ УКЛАДКИ И АВТОМАТА СМЕНЫ ТАЗОВ;
- ПРИВОД ВЫТЯЖНОГО ПРИБОРА С ПЛОСКОЗУБОЙ ПЕРЕДАЧЕЙ;
-АВТОМАТИЗИРОВАННАЯ РАМКА ПИТАНИЯ, ИМЕЮЩАЯ РЕЗЕРВНОЕ ПИТАНИЕ ДЛЯ СЛУЧАЯ ОБРЫВА (СХОДА) ОДНОЙ ЛЕНТЫ;
- ПРИНУДИТЕЛЬНАЯ СМАЗКА ЗУБЧАТЫХ ПЕРЕДАЧ;
- КОМПЬЮТЕРНАЯ СИСТЕМА УПРАВЛЕНИЯ МАШИНОЙ.
22. Цель и сущность кручения волокнистого продукта. Оценка интенсивности кручения
ЦЕЛЬ КРУЧЕНИЯ – ОБРАЗОВАНИЕ ИЗ СРАВНИТЕЛЬНО КОРОТКИХ ВОЛОКОН НЕПРЕРЫВНОГО ПРОДУКТА, ОБЛАДАЮЩЕГО ОКРУГЛОЙ ФОРМОЙ ПОПЕРЕЧНОГО СЕЧЕНИЯ И СООТВЕТСТВУЮЩЕЙ ПРОЧНОСТЬЮ, РАСТЯЖИМОСТЬЮ И УПРУГОСТЬЮ.
СУЩНОСТЬ КРУЧЕНИЯ ЗАКЛЮЧАЕТСЯ В ТОМ, ЧТО КАЖДОЕ ПОПЕРЕЧНОЕ СЕЧЕНИЕ ПРОДУКТА
ПОВОРАЧИВАЕТСЯ ОТНОСИТЕЛЬНО ПРЕДЫДУЩЕГО НА НЕКОТОРЫЙ УГОЛ; ВОЛОКНА РАСПОЛОГАЮТСЯ ПО ВИНТОВОЙ ЛИНИИ, РАСТЯГИВАЮТСЯ И ДАВЯТ ДРУГ НА ДРУГА, СИЛЫ ТРЕНИЯ МЕЖДУ ВОЛОКНАМИ ВОЗРАСТАЮТ И ПРОЧНОСТЬ ПРОДУКТА ПОВЫШАЕТСЯ.
ИНТЕНСИВНОСТЬ КРУЧЕНИЯ
1. АБСОЛЮТНАЯ МЕРА:
КРУТКА (К) – ЭТО ЧИСЛО КРУЧЕНИЙ НА ЕДИНИЦУ ДЛИНЫ ПРОДУКТА (КР/М);
2. ОТНОСИТЕЛЬНАЯ МЕРА:
КОЭФФИЦИЕНТ КРУТКИ (α) – ХАРАКТЕРИЗУЕТ СТЕПЕНЬ УПРОЧНЕНИЯ СКРУЧИВАЕМОГО ПРОДУКТА.
α ~ tg β
ГДЕ: β – УГОЛ КРУЧЕНИЯ.

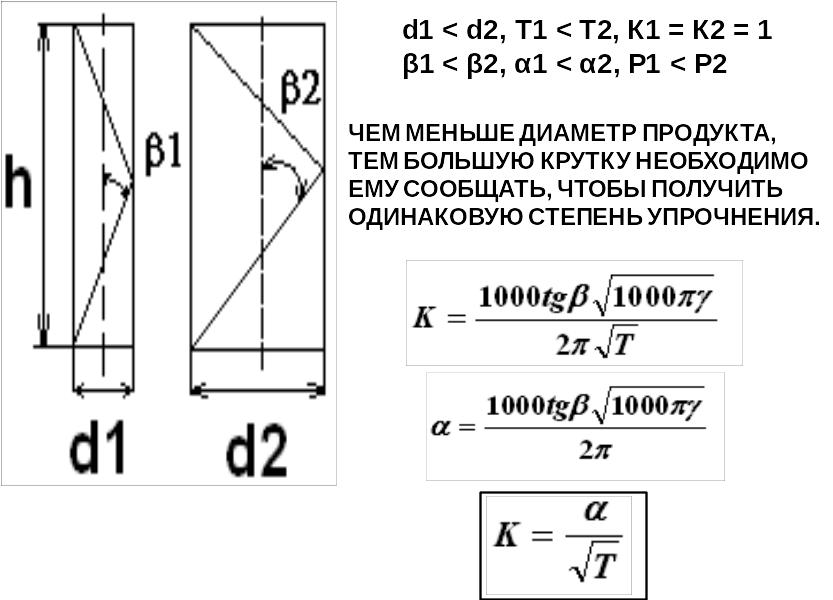

ДЛЯ ПРОДУКТОВ РАЗНОЙ ЛИНЕЙНОЙ ПЛОТНОСТИ ПРИ ОДИНАКОВОМ ЧИСЛЕ КРУЧЕНИЙ УГОЛ КРУЧЕНИЯ БУДЕТ РАЗНЫМ И СТЕПЕНЬ УПРОЧНЕНИЯ ПРОДУКТОВ БУДЕТ РАЗНОЙ.
Т ЕХНОЛОГИЧЕСКАЯ ФОРМУЛА:
ГДЕ: К – КРУТКА, КР/М;
Т – ЛИНЕЙНАЯ ПЛОТНОСТЬ ПРОДУКТА, ТЕКС;
αт – ТАБЛИЧНЫЙ КОЭФФИЦИЕНТ КРУТКИ
α =100 • αт
КОЭФФИЦИЕНТ КРУТКИ αТ ЗАВИСИТ ОТ:
- ДЛИНЫ ВОЛОКОН,
- ЛИНЕЙНОЙ ПЛОТНОСТИ ПРОДУКТА,
- СИСТЕМЫ И СПОСОБА ПРЯДЕНИЯ.
ЧЕМ МЕНЬШЕ ДЛИНА ВОЛОКОН И ЛИНЕЙНАЯ ПЛОТНОСТЬ ПРОДУКТА, ТЕМ КОЭФФИЦИЕНТ КРУТКИ БОЛЬШЕ.
