1.3 Технико-экономические показатели
1. Площадь застройки – 756,54 м2;
2. Строительный объем здания – 6503,6 м3;
4. Периметр наружных стен - 106,4 м
1.4 Конструктивные решения
Теплотехническое обоснование конструкции наружной стены
Теплотехнический расчёт наружной стены производится для строительства пятиэтажного жилого дома в городе Сенно Витебской облости с целью определения толщины конструкции в соответствии с требованиями теплотехнического обеспечения. При использовании конструкции с теплоизолирующими прослойками расчёт сводится к определению толщины этого теплоизолирующего слоя.

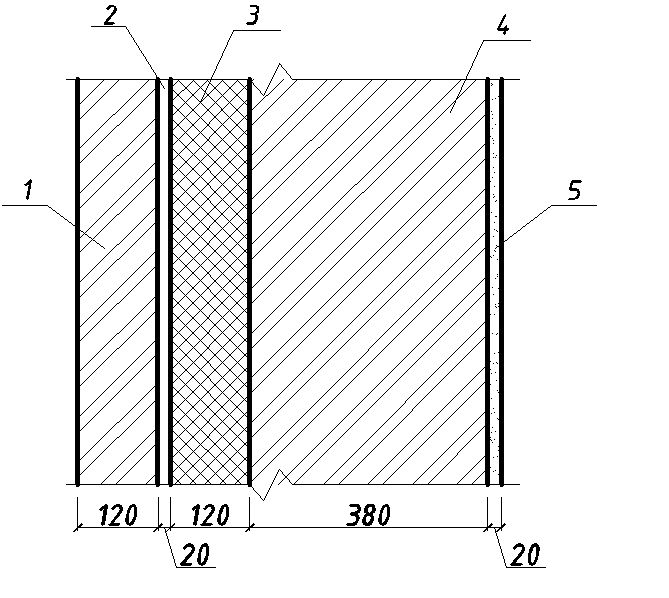

1 – Кладка из кирпича керамического облицовочного, δ = 120 мм
2 – Воздушная прослойка, δ = 20 мм
3 – Утеплитель из пенополистирольных плит, δ = 120 мм
4 – Кладка из кирпича керамического обыкновенного, δ = 380 мм
5 – слой известково-песчаной штукатурки, δ = 20 мм
Рисунок 1 – Схема ограждающей конструкции
Теплотехнический расчёт ограждающей конструкции производится в соответствии с ТКП 45-2.04-43-2006 “Строительная теплотехника” и изменениями № 1 к ТКП на новое строительство. Расчёт производится в следующей последовательности:
1. Здание жилое.
2. Район строительства - Витебская область.
3.Условно принимается толщина рассчитываемого слоя из пенополистирольных
плит марки 25 равной 120мм.
4. Расчётная температура внутреннего воздуха принимается tв=180С и φ=550С (таблица 4.1 ТКП).
5. Режим помещений принимается по таблице 4.2 ТКП – нормальный режим помещений, условия эксплуатации ограждающих конструкций - Б.
6. Тепловая инерция ограждающей конструкции определяется по формуле 5.4 ТКП:
D=R1S1+R2S2+R3S3+R4S4+R5S5, (1)
где R1, R2, R3 , R4, R5 – термическое сопротивление теплопередачи ограждающей конструкции, м2*0С/Вт;
R= δ/λ, (2)
где δ – толщина слоя, м;
λ – коэффициент теплопроводности материала теплоизоляционного слоя многослойной конструкции, Вт/м*0С.
S1, S2, S3, S4, S5 – коэффициент теплоусвоения материала отдельных слоев, Вт/м2*0С
R1=0,15м2*0С/Вт S1=10,12 Вт/м2*0С λ1 =0,81 Вт/м*0С δ1=0,12м.
R2=0,14 м2*0С/Вт S2=0 Вт/м2*0С λ2 = - δ2=0,02м.
R3=2,31 м2*0С/Вт S3= 0,39Вт/м2*0С λ3 =0,052 Вт/м*0С δ3=0,12м.
R4=0,49 м2*0С/Вт S4= 8,48 Вт/м2*0С λ4 =0,78 Вт/м*0С δ4=0,38м.
R5=0,025 м2*0С/Вт S5= 9,76 Вт/м2*0С λ5 =0,81 Вт/м*0С δ5=0,02м.
Тепловая инерция стены:
D=0,15*10,12+0,14*0+2,31*0,39+0,49*8,48+0,025*9,76=1,52+0+1,27+4,16+0,24=7,03
7. Расчётный период зимней температуры наружного воздуха лежит в пределах свыше 7,что соответствует средней температуре наиболее холодной пятидневки обеспеченностью 0,92 (таблица 5.2 ТКП)R5=0,025 м2*0С/Вт S5= 9,76 Вт/м2*0С λ5 =0,81 Вт/м*0С δ5=0,02м.
Тепловая инерция стены:
D=0,15*10,12+0,14*0+2,31*0,39+0,49*8,48+0,025*9,76=1,52+0+1,27+4,16+
+0,24=7,03
7. Расчётный период зимней температуры наружного воздуха лежит в пределах свыше 7,что соответствует средней температуре наиболее холодной пятидневки обеспеченностью 0,92 (таблица 5.2 ТКП)
8. Температура наружного воздуха tн= - 25 0С (таблица 4.3 ТКП)
9. Требуемое термическое сопротивление определяется по формуле 5.2 ТКП:
Rт тр=n*(tв-tн)/(αв∆tв), (3)
где tв – расчетная температура внутреннего воздуха 0С, tв=18 0С;
tн – расчетная зимняя температура наружного воздуха 0С, принимаемая с учетом D (табл. 4.3ТКП), tн = -25 0С;
n – коэффициент учитывающий положение наружной поверхности ограждающей конструкции по отношению к наружному воздуху, 1;
αв – коэффициент теплопередачи внутренней поверхности ограждающей конструкции, 8,7 Вт/м2*0С;
∆tв – расчетный период между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции, 60С;
Rт тр =1*(18-(-25))/(8,7*6)=0,82 м2*0С/Вт
10. Экономически целесообразное сопротивление теплопередаче определяется по формуле 5.1 ТКП:
, (4)
где Rт. тр - требуемое сопротивление теплопередаче, 0,82 м2*0С/Вт;
Стэ - стоимость тепловой энергии, руб/ГДж, принимаемая 53770 руб./Гкалл.;
Z - продолжительность отопительного периода, сут., принимаемая по таблице 4.4 ТКП, 207 сут.;
tнот - средняя за отопительный период температура наружного воздуха, °С, принимаемая по таблице 4.4 ТКП, -2°С; См - стоимость материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции, руб./м3, принимаемая по действующим ценам, 380 000 руб./м3;
λ - коэффициент теплопроводности материала однослойной или теплоизоляционного слоя многослойной ограждающей конструкции в условиях эксплуатации согласно таблице 4.2, Вт/(м*°С), принимаемый по приложению А, 0,052 Вт/(м °С);
м2*0С/Вт
11.Определяю расчётное сопротивление теплопередаче ограждающей конструкции по формуле 5.6 ТКП:
Rт=1/αв+Rк+1/αн , (5)
где αв – коэффициент теплоотдачи внутренней поверхностей ограждающей конструкции, Вт/м2*0С ; αв =8,7 Вт/м2*0С;
αн – коэффициенты теплоотдачи наружной поверхностей ограждающей конструкции, Вт/м2*0С ; αн =23 Вт/м2*0С;
Rк – термическое сопротивление ограждающей конструкции, м2С/Вт;
Rт=1/8,7+3,115+1/23=0,115+3,115+0,043=3,273 м2*0С/Вт
12. Выбираем нормативное сопротивление теплопередаче (таблица 5.1 ТКП)
Rт.норм =3,2 м2*0С/Вт
13. Сравниваем значения сопротивлений теплопередаче:
Rт.тр ≤ Rт Rтэк ≤ Rт Rт.норм ≤ Rт
0,82< 3,273 1,78 < 3,273 3,2 < 3,273
Так как все условия расчёта выполняются, следовательно, конструкция запроектирована верно.
Фундаменты
Основанием здания служат грунты -супесь, грунтовые воды на отметке -2,5м.
Запроектированы сборные железобетонные ленточные фундаменты и
монолитны стаканного типа с СНБ 5.01.01-99 “Основания и фундаменты зданий и сооружений” и приняты по серии Б1.012-1.99 в.1. Глубина заложения ленточных фундаментов – -1,67м; стаканный– -1,25м. Ширина плит ленточных фундаментов:
под несущие наружные стены– 1200мм.
под несущие внутренние стены– 1000мм.
Всего предусмотрено три типоразмеров плит. Плиты ленточных фундаментов укладывать на тщательно спланированную и утрамбованную поверхность. Монолитные участки выполнять из бетона класса В12,5. Блоки стен подвалов запроектированы под внутренние 400мм и наружные стены шириной 600мм. Их укладывать на цементном растворе М50 с обязательной перевязкой швов. Для защиты фундамента от грунтовых вод выполняется вертикальная оклеечная гидроизоляция из двух слоёв гидроизола наклеенного на битумную мастику. Горизонтальная гидроизоляция – два слоя из рубероида. Для защиты фундаментов от поверхностных вод по периметру здания выполнить асфальтобетонную отмостку шириной 800мм по щебёночному основанию толщиной 150мм с уклоном от здания 0,05.
Стены
Стены наружные выполнены по СТБ 11.60-99 «Кирпич и камни керамические» трехслойной конструкции толщиной 640 мм из кирпича керамического марки КРО100/35 с эффективным утеплителем пенополистеролом марки ППТ-20-А-2000×1000×100 СТБ 1437-2004.
Снаружи оштукатурены улучшенной штукатуркой.
Внутренние стены выполнены из кирпича керамического КрО - 100/35 по СТБ 1160-99 толщиной 380мм на растворе М-75.
Над проемами в стенах уложены армированные брусковые ж/б перемычки серии Б1.038.1-1 Вып.1. Перемычки укладываются на стены по слою цементного раствора М50.
Перекрытия
В здании запроектированы сборные железобетонные перекрытия из много-
пустотных плит толщиной 220мм, серии I.141 – I выпуск 63.
Плиты перекрытия опираются на стены на 120мм по осям. Опирание на стены происходит по монолитному поясу толщиной 40мм. Пустоты на концах плит заделывают лёгким бетоном. В наружных стенах концы плит заделываются в кладку, при укладке на внутренние стены их крепят между собой анкерами, за строповочные петли. Анкеровку производят арматурой 8 А-I. Анкеровка плит со стеной производится с первой плиты от стены, через одну. Анкеровка первой и последней плит обязательна. Швы между плитами заделываются цементным раствором М100 для создания жёсткости конструкции и в целом здания.
Лестницы
Лестницы служат путями сообщения между этажами здания, которые состоят из сборных железобетонных маршей принятых по серии 1.151.1-6 выпуск1 и площадки по серии 1.152.1-8 выпуск1. Эвакуация людей производится по плану эвакуации со второго этажа по лестничной клетке.
Зазоры между лестничными маршами и площадками заделываются раст-
вором М-100.
Элементы лестниц укладываются на цементно-песчаном растворе М-100.
Для безопасности и удобства движения лестничные марши и площадки оборудуются ограждениями с поручнями высотой 0,9м. Металлические детали ограждения после сварки очищают от коррозии и покрывают антикоррозийным составом, затем на металлическую полосу надеваются поливинилхлоридные поручни.
Перед входом в здание предусмотрено монолитное крыльцо.
Перегородки
В здании запроектированы следующие виды перегородок:
в санузлах запроектированы перегородки из керамических кирпичей толщиной 120мм. По СТБ 1160-99 «Кирпич и камни керамические».
Между помещениями запроектированы перегородки из керамических кирпичей толщиной 120мм.
Перегородки возводятся по цементно-песчаному раствору М50.
Перегородки не доводят на 30-50мм до несущих конструкций перекрытия и покрытия во избежание передачи на них нагрузок. Зазоры заполнить упругим материалом. К полу крепятся на цементно-песчаном растворе М50.
В верхних трёх последних швах кладки перегородки закладываются каркасы по всей длине. В местах примыкания перегородки к несущим стенам и плитам перекрытия крепится монтажный элемент скоба.
Покрытия (крыши)
В запроектированном здании крыша плоская, совмещенная.
Состав кровли принят в соответствии с СНБ 5.08.01-2000 «Кровли. Технические требования и правила приемки»:
Пароизоляция – мастика.
Утеплитель из пенополистирольных плит;
Цементно- песчаная стяжка
Огрунтовка
Рулонный ковёр.
На крыше выполняется парапет высотой 600мм. Запроектирован внутренний
организованный водоотвод.
Окна и двери
Окна в проектируемом здании запроектированы раздельно-спаренной конструкции с тремя рядами остекления деревянные по СТБ 939-93.
Оконные коробки устанавливают в проём строго в соответствии с ТКП 45-3.02-11-2005 «Заполнение оконных и дверных проёмов. Правила проектирования
и устройства», и крепят к стене при помощи специальных дюбелей (саморезов).
Двери в здании предусмотрены однопольные и двухпольные, глухие и частично остеклённые, СТБ 1138-98 .
Дверные коробки устанавливаются в проем строго в соответствии с ТКП 45-3.02-11-2005, крепятся к стене при помощи специальных дюбелей (саморезов), внутри помещений зазоры законопачиваются и закрываются наличником Н1-74 (СТБ 1074-97).
Подоконные доски приняты по СТБ 1074-97 марки ПД-1. Все деревянные изделия окрашиваются на заводе-изготовителе.
Таблица 2 – Ведомость проемов
-
Марка позиции
Размер проема в кладке
В×Н мм.
ОК-1
1210×1510
ОК-2
910×1810
Д1
1810×2070
Д2
910×2070
Д3
710×2070
Д4
1510×2070
Д5
1910×2070
