3. Процессы в столбе дуги.
В столбе дуги находится смесь ионов, нейтральных атомов и молекул газов и паров металлов и электронов.
Положение столба определяется броуновским движением (диффузией) и дрейфом зарядоносителей в осевом направлении под действием электрического поля.
Газ, ионизированный хотя бы частично, т.е. содержащий свободно перемещающиеся зарядоносители, называется плазмой.
Если ионизация осуществляется в результате высокой температуры, то плазму называют термической.
Электропроводность такой термической плазмы может достигать электропроводности металла.
Сварочное дуги при атмосферном давлении имеют термическую плазм
у, в которой идут процессы диссоциации и ионизации.
4. Типовой баланс энергии процесса сварки

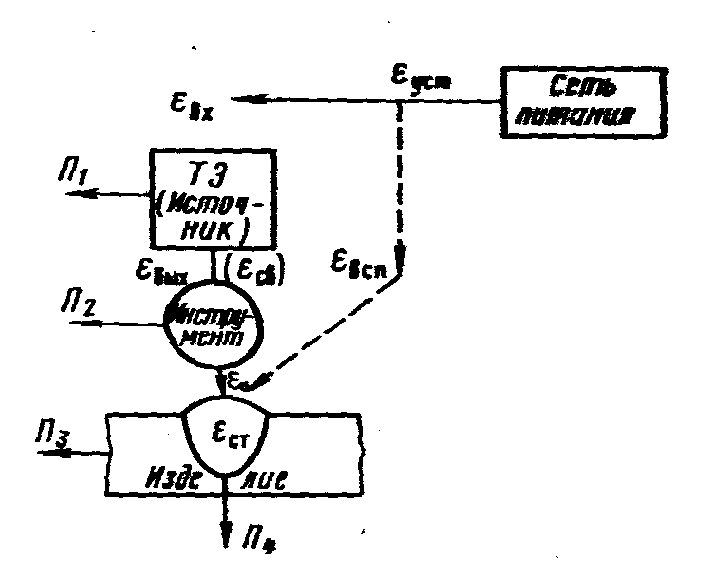

Оценка процессов передачи и термодинамического преобразования ведется на основе обобщенной схемы баланса энергии (абсолютной или удельной на единицу площади соединения).
εуст – энергия получаемая сварочной установкой от сети;
εвх – энергия на входе источника (преобразователя энергии);
П1 – потери энергии в источнике (преобразователе энергии);
εвых (εсв) – энергия, передаваемая источником инструменту;
П2 – потери при передачи энергии изделию;
εн – энергия, введенная в изделие;
εст – энергия, аккумулированная в стыке;
εвсп – энргия вспомогательных операций;
П3 – потери энергии на теплопроводность;
П4 – потери уноса (с испарившимся или выплавленным материалом), характерны для резки и лучевых видах сварки.
εст = εуст – εвсп – П1 – П2 – П3 – П4.
КПД сварочных процессов
Каждая ступень передачи энергии от источника к изделию имеет свой коэффициент полезного действия.
эффективный КПД;
- термический КПД;
- термодинамический КПД или КПД проплавления.
Билет №3
1. .Виды химических связей, области применения
Соединение атомов в твердом или жидко теле происходит в результате действия двух видов сил:
электростатических;
обменных, связанных с волновой природой электронов.
Химическая связь, природа которой электромагнитна, возникает в результате взаимодействия электронной волны с электромагнитным полем ядра атома или иона. Расстояние действия химических сил – несколько ангстрем.
2. Физические процессы в столбе дуги.
В столбе дуги находится смесь ионов, нейтральных атомов и молекул газов и паров металлов и электронов.
Положение столба определяется броуновским движением (диффузией) и дрейфом зарядоносителей в осевом направлении под действием электрического поля.
Газ, ионизированный хотя бы частично, т.е. содержащий свободно перемещающиеся зарядоносители, называется плазмой.
Если ионизация осуществляется в результате высокой температуры, то плазму называют термической.
Электропроводность такой термической плазмы может достигать электропроводности металла.
Сварочное дуги при атмосферном давлении имеют термическую плазму, в которой идут процессы диссоциации и ионизации.
Эффективный потенциал ионизации.
Очень часто дуговой разряд происходит в смеси газов и паров металлов электродов. При это , в большей степени ионизируются элементы с наименьшим потенциалом ионизации.
Для учета этого вводят понятие эффективного потенциала ионизации, под которым понимается потенциал однородного газа, число заряженных частиц в котором равно числу заряженных частиц в газовой смеси:
,
где - концентрация i-ого компонента в смеси;
- число компонентов в смеси.
Излучение плазмы.
В плазме, наряду с процессами ионизации, идет рекомбинация- захват электрона полем иона и образование атома. При этом освобождается энергия, равная сумме кинетической энергии свободного электрона и энергии связи с ядром.
Освобожденная энергия выделяется в виде кванта электромагнитного излучения с частотой , где h- постоянная Планка.

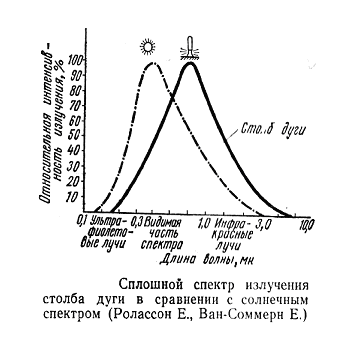

Поскольку электроны в дуге имеют непрерывный набор энергий, то излучение представляет собой сплошной спектр. Накладывается линейчатый спектр возбужденных атомов.
, где
W2-возбужденный,
W1- основной уровни.
