19.Инвертирующий усилитель
В связи с тем, что ОУ имеет очень большой коэффициент усиления, он практически всегда используется с цепью отрицательной обратной связи для устранения самовозбуждения. Cхема инвертирующего усилителя:
В
ходной
сигнал инвОУ подан на инв вход, поэтому
выходное напряжение находится в
проитвофазе со входным напряжением.
Неинв вход заземлен. Т.к.усиление ОУ
очень велико, то с небольшой ошибкой
можно считать такую модель идеальной,
для которой выполняются условия KU→∞,
KI
→∞,
где KU
и KI
– коэф усиления по напряжению и по току
без обратной связи. По цепи резистора
Rос
выходной сигнал поступает на вход
усилителя в противофазе со входным
сигналом, и ОУ охвачен параллельной ООС
по напряжению. Поэтому коэф усиления
по напряжению ОУ определяется соотношением
Поскольку выходное напряжения ограничено
источником питания, а коэф усиления
имеет очень большое значение, то разность
напряжений на инвертирующем и
неинвертирующем входах должна быть
очень малой. В противном случае ОУ будет
заходить в область насыщения, что
приведет к ограничению положительного
и отрицательного значений его выходного
напряжения. В связи с этим потенциал на
инвертирующем входе близок к нулю. Точку
О принято называть «Кажущейся землей»
или «точкой виртуального заземления».
Виртуальное заземлние означает, что
напряжения на входах ОУ практически
одинаковы. А так как входное сопротивление
ОУ имеет очень высокое значение, то
входной ток ОУ практически отсутствует.
Поэтому ток через резистор R
также должен протекать через RОС
. IR
= IOC
.или
Учитывая, что при большом коэффициенте усиления U очень мало, получим K-= − Rос/R т.е. коэффициент усиления инвертирующего усилителя определяется отношением сопротивления в цепи обратной связи к сопротивлению в цепи источника сигнала. Знак минус указывает на фазовый сдвиг(180).
20.Неинвертирующий усилитель
В
этом усилителе входной сигнал подается
на неинвертирующий вход ОУ, а на
инвертирующий вход подается сигнал
обратной связи через делитель R1,
Roc.
Усилитель охвачен последовательной
ООС по напряжению.
Напряжение обратной связи, снимаемое с делителя R1, Roc пропорционально выходному напряжению усилителя. Uoc=Uвх, отсюда получаем значение К+
Коэффициент усиления инвертирующего усилителя меньше, чем неинвертирующего, при одинаковых значениях R1, Roc и глубине обратной связи. Это различие обусловлено тем, что в инвертирующем усилителе входное напряжение дополнительно ослабляется делителем R1, Roc.
21. Применение оу для выполнения нелинейных операций.
Схема
логарифмирущего усилителя. В этой схеме
в цепь обратной связи включен нелинейный
элемент – транзистор в диодном включении,
для прямой ветви ВАХ которого справедливо
выражение
Логарифмируя
получим
Тогда на выходе получим
В
торая
схема – схема антилогарифмирующего
усилителя. Для выходного напряжения
справедливо выражение Точность операций
логарифмирования и антилогарифмирования
определяется степенью приближения
реальной характеристики нелинейного
элемента к теоретической.
Компаратор
Компаратор - устройство для сравнения
уровней двух сигналов (от compare - сравнивать).
В зависимости от соотношения напряжений
на его входах он может находится в одном
из двух устойчивых состояний.
Операционный усилитель, обладая дифференциальным входом и высоким коэффициентом усиления, может выполнять роль компаратора. Если сигнал на неинвертирующем входе больше чем на инвертирующем, то на выходе ОУ будет Uвых=k(U1-U2) или фактически +Uпит . Если, наоборот, сигнал на инвертирующем входе будет больше, то на выходе ОУ будет напряжение - Uпит. Для увеличения быстродействия ОУ может быть охвачен положительной обратной связью.
22. Применение ОУ для моделирования математических операций.
C
помощью операционных усилителей можно
выполнять не только усиление но и
различные математические операции.
Схема дифференциатора
Т.е.выходное напряжение пропорционально производной от входного напряжения. Рассмотренная схема дифференцирующего усилителя имеет существенные недостатки: входное сопротивление уменьшается до нуля, а коэф усиления по напряжению стремится к бесконечности с ростом частоты. Для устранения этих недостатков во входную цепь усилителя последовательно с конденсатором включают резистор, сопротивление которого определяет входное сопротивление и ограничивает коэф усиления.
Схема интегрирующего усилителя:

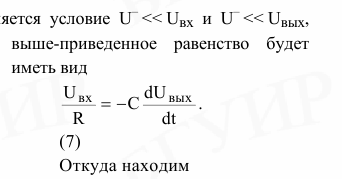

Т.к.для усилителя выполняется
Операции дифференцирования и интегрирования выполняются более точно,если коэффициент усиления ОУ велик.
23. Электронные ключи. Параметры и характеристики.
Электронными ключами называют схемы, предназначенные для замыкания или размыкания электрических цепей под действием внешних управляющих сигналов. В бесконтактных электронных ключах используются нелинейные активные элементы: полупроводниковые диоды, биполярные и полевые транзисторы, тиристоры. В отличие от механических переключателей электронные ключи обладают большим быстродействием и надежностью. В зависимости от назначения ключевые схемы бывают: цифровые и аналоговые. Цифровые ключи используются в устройствах вычислительной техники, цифровой связи, дискретной автоматики. Аналоговые ключи используются в аналого-цифровых и цифро-аналоговых преобразователях, в устройствах измерения и управления, в многоканальных коммутаторах.
Электронные ключи описываются передаточной характеристикой, определяющей зависимость выходного напряжения от входного Uвых = f(Uвх).
На рис. 1 представлена передаточная характеристика для инвертирующей схемы ключа. В транзисторном ключе два его устойчивых состояния (разомкнутое и замкнутое) соответствуют пологим участкам, ограниченным точками А и В. На пологом участке, соответствующем малым значениям Uвх0 (точка А), ключ разомкнут (транзистор закрыт), и на нем падает большое напряжение – напряжение логической единицы Uвых1 . При относительно большом входном сигнале Uвх1, соответствующем пологому участку (точка В), ключ замкнут, транзистор открыт и насыщен, выходное напряжение Uвых0 мало. Небольшие изменения входного сигнала на пологих участках характеристики практически не вызывают изменения напряжения на выходе ключа. Это значит, что цифровые схемы мало чувствительны к разбросу параметров транзистора, к их температурной зависимости, к изменению параметров во времени, к внешним помехам и собственным шумам.
