15. Сравнительная характеристика параметров ук на бт с оэ, ок и об: коэффициенты усиления по току и напряжению, входное и выходное сопротивление, полоса пропускания.
-
, кОм
, кОм
ОЭ
10…100
10…100
1…10
0,5…10
ОБ
10…100
10…100
0,01…0,1
0,5…10
ОК
10…100
10…100
10…100
0,01…0,1
Схемы с ОЭ инвертирует входной сигнал .
Д ЛЯ БТ с ОЭ:
При низких частотах Rвх=100Ом…10кОм
Для БТ с ОБ:
Rвх=1…10ОМ-для маломощных БТ
Для БТ с ОК:
16. Усилительные каскады на пт с общим истоком.

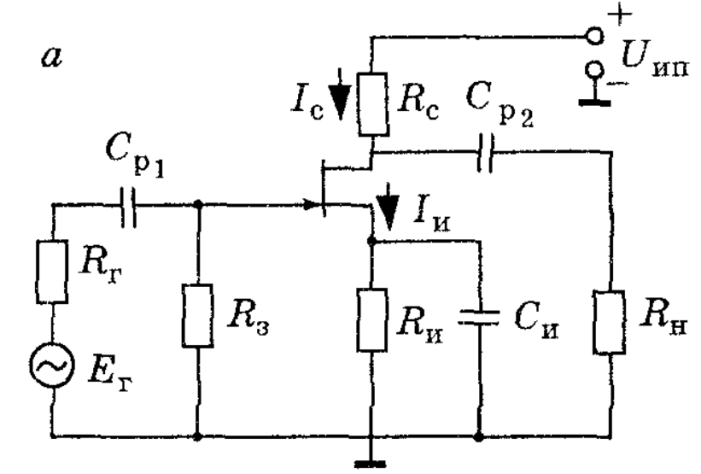

а) с управляющим p-n-переходом

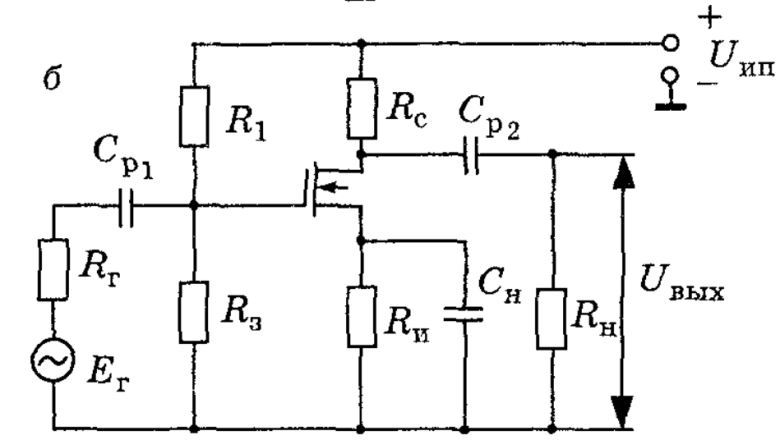

б) со встроенным каналом
О сновными элементами являются: источник питания Uип, транзистор и резистор Rc. Полярность напряжения источника питания определяется типом канала транзистора (для n-типа положительна, для p-типа отрицательно).
Резистор Rз осуществляет гальваническую связь затвора с общей шиной, т.е. обеспечивает в режиме покоя равенство потенциалов затвора и общей шины УК. Поэтому потенциал затвора ниже потенциала истока на величину падения напряжения на Rи от протекания постоянной составляющей тока Iио. В связи с этим напряжение Uзио отрицательное. Источник сигнала подключается ко входу УК через Cp1, а нагрузка через Cp2 к истоку транзистора. Цепочка Rи-Cи обеспечивает стабильное отрицательное напряжение Uзио для режима покоя. Конденсатор Cи устраняет отрицательную обратную связь по переменному току и его сопротивление на самое низкой частоте усиливаемого напряжения должно быть во много раз меньше Rи.
Требуемую величину Rи для заданного тока покоя Iсо определяют с помощью сток-затворной ВАХ транзистора. Рабочая точка в режиме покоя обычно выбирается на середине линейного участка сток-затворной характеристики, что обеспечивает минимальные нелинейные искажения.
С помощью Rи осуществляется стабилизация режима покоя за счёт того, что Rи создаёт последовательную отрицательную обратную связь по постоянному току. Кроме того, при воздействии входного сигнала возникает и отрицательная ОС, которая устраняет Cи. Часто при расчёте Rи принимает относительно большое значение, что приводит к большому значению модуля отрицательного напряжения на затворе. Для обеспечения необходимого режима покоя используют делитель напряжения в цепи затвора (рис б).

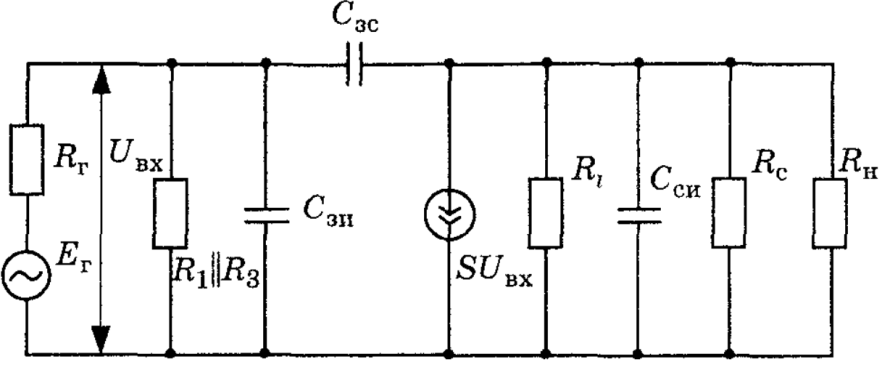

Для расчёта параметром представим схему (рис а) эквивалентной.
На средних частотах сопротивление каскада с ОИ однозначно определяется величиной Rз и обычно лежит в пределах нескольких Мом. Выходное сопротивление каскада определяется сопротивлением параллельно соединённых Rl и Rс:
При переходе в область высоких частот необходимо учитывать входную и выходную ёмкости каскада. При этом Rвых<<Rвх, что является важным преимуществом УК на ПТ. Зная, что ток стока является функцией Ic=f(Uзи,Uси), найдём изменение тока стока:
Используя выражения для основных параметров ПТ Запишем:
Подставим вместо конечных приращений 𝛥Ic, 𝛥Uвх и 𝛥Uси=-IcRc (знак минус указывает на инвертирование входного сигнала, получим уравнение:
Решим которое относительно Iс, найдём:
Коэффициент усиления по напряжению для средних частот будет равен:
Для получения максимального коэффициента усиления в диапазоне средних частот необходимо обеспечить работу каскада на высокоомную нагрузку и включить в цепи стока резистор Rc с большим сопротивлением.
