Автоматическая телефонная связь

На автоматических телефонных станциях сам абонент управляет оборудованием, осуществляющим поиск и соединение нужных ему линий связи.

Центральная АТС – основной элемент сети, с помощью которого устанавливаются временные соединения между абонентами.

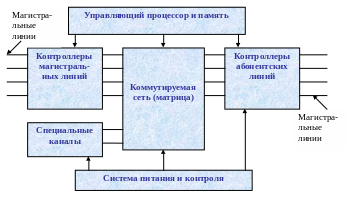

На рисунке 2.7 показаны основные компоненты центральной АТС.

Рисунок 2.7 – Компоненты центральной АТС

Матрица сетевых коммутаторов или блок коммутаторов представляет собой структуру, которая соединяет абонентские и магистральные линии между собой.

Блок коммутаторов может быть следующих типов:

• Электромеханическим, в котором используются контакты реле, соединяющие отдельные электрические каналы передачи между двумя пользователями;

• Электронным, с использованием отдельных полупроводниковых коммутационных элементов для соединения с конечным устройством;

• Цифровым, в котором соединения обеспечиваются путем трансформации временных интервалов, когда речевой сигнал проходит от одного конечного устройства к другому.

На электромеханических АТС используются автоматические коммутационные устройства электромагнитного действия (реле, искатели, соединители) и бесконтактные переключающие устройства.

Электромагнитные реле представляют собой электромагнитные механизмы, которые приводятся в действие электрическим током и создают при срабатывании ряд вторичных электрических цепей.

Искатели, являющиеся электромагнитными механизмами, имеют один вход и несколько выходов, при этом вход искателя может быть соединен с любым входом своей группы.

Соединители представляют собой электромагнитные коммутирующие устройства, позволяющие осуществлять соединение любого входа данной группы с каждым входом своей группы.

Бесконтактные переключающие устройства подразделяются на магнитные и электромагнитные и обеспечивают значительное сокращение времени на установление соединений. Коммутационные устройства АТС должны обеспечивать правильное установление соединения абонентов с образованием надежного электрического контакта, иметь малое время действия с возможностью его изменения, быть простыми и экономичными в эксплуатации, иметь небольшой вес, габариты, вносить минимальные искажения в тракт передачи.

На основании перечисленных выше коммутационных устройств в настоящее время для организации телефонной связи используются:

• Декадно-шаговые АТС;

• Координатные АТС;

• Квазиэлектронные АТС;

• Электронные (цифровые) АТС.

Декадно-шаговые АТС используют в своей работе электромагнитные механические шаговые и декадно-шаговые искатели. Основной недостаток указанных АТС – неустойчивость и износ контактов, движущихся механизмов, а также большие шумы, вносимые в разговорный тракт механическими искателями.

В координатных АТС используются многократные координатные соединители (МКС), которые являются приборами релейного действия, где соединения выполняются релейными контактами, приводимыми в действие при помощи электромагнитов. Здесь отсутствуют недостатки декадно-шаговых АТС. Однако все рассмотренные электромеханические коммутационные устройства (реле, искатели, соединители) обладают значительной инерционностью. Время, необходимое для включения и выключения механических контактов, относительно велико и составляет 5-35 мс. Применение элементов бесконтактной коммутации позволяет значительно сократить время действия переключающих устройств.

АТС с электронным централизованным управлением, в коммутационной системе которых применяются быстродействующие реле, получили название квазиэлектронных (т.е. почти электронных) АТС. В качестве централизованного управляющего устройства квазиэлектронных АТС применяются специализированные электронно-вычислительные машины ЭВМ, работающие по соответствующим программам.

В настоящее время для организации телефонной связи в гарнизонах пожарной охраны используется большая номенклатура средств проводной связи. К ним относятся:

• Автоматические телефонные станции различных систем и емкости (декадно-шаговые, координатные, квазиэлектронные, электронные);

• Пульты оперативно-диспетчерской и оперативной связи разных типов и емкостей;

• Системы оповещения;

• Системы радиотелефонной связи;

• Устройства аудио-, видеозаписи и оргтехника;

• Системы телевидеонаблюдения.

Задачей автоматизации управления процессом соединения абонентов телефонной сети пожарной охраны является переход на современные цифровые технологии телекоммуникаций, обеспечение функционирования всех средств проводной связи в едином номерном пространстве России.
