Общая потребность в цементировочной технике
Для приготовления цементного и облегчённого цементного растворов необходимо семь 2СМН-20.
Для подачи воды и начала продавки необходимо два ЦА-320.
Для закачки цементного и облегчённого цементного растворов необходимо десять ЦА-320.
Всего – 12 ЦА-320.
Также для цементирования используем блок манифольда 1БМ -700 и станцию контроля цементировании СКЦ-2М-80.

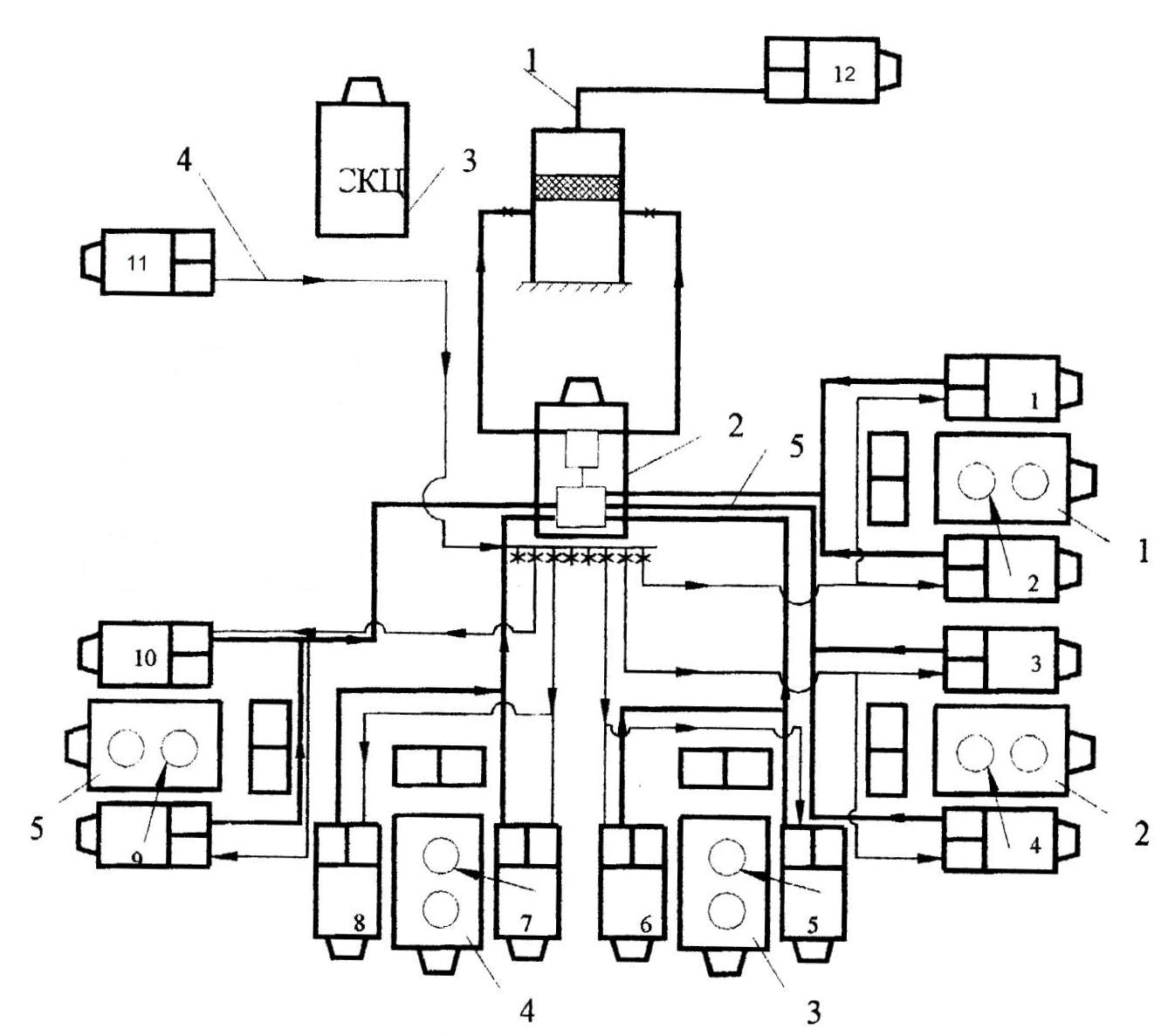

Схема расстановки и обвязки цементировочной техники во время цементирования представлена на рисунке 2.10
линия высокого давления (подача цементного раствора);
линия низкого давления (откачка-подача жидкости затворения).
1 - цементировочная головка; 2 - блок манифольдов (1 БМ -700);1,2 - узел приготовления цементного раствора (2СМН-20); 3,4,5 - узел приготовления облегченного цементного раствора (2СМН-20); (1-10) - цементировочные агрегаты для подачи цементного раствора и облегченного цементного раствора (ЦА-320); 12 - цементировочный агрегат для начала продавки; 11 – агрегат для подачи воды; 3- станция контроля цементирования.
Рисунок 2.8 – Схема обвязки цементировочной техники
Распределение техники и материалов во время процесса цементирования представим в таблице 2.20.
Таблица 2.20 – Распределение тампонажных материалов и техники при цементировании
2СМН-20 |
ЦА-320 |
Материал |
Цемент, кг |
Вода, м3 |
БЖ, м3 |
ЦР, м3 |
ОЦР, м3 |
ПЖ, м3 |
1 |
1 |
ЦР |
13150 |
3,45 |
12 |
5,25 |
|
|
2 |
ЦР |
3,45 |
|
5,25 |
|
|
||
2 |
3 |
ЦР |
13150 |
3,45 |
|
5,25 |
|
|
4 |
ЦР |
3,45 |
|
5,25 |
|
|
||
3 |
5 |
ОЦР |
15133 |
5,77 |
|
|
9 |
10 |
6 |
ОЦР |
5,77 |
|
|
9 |
10 |
||
4 |
7 |
ОЦР |
15133 |
5,77 |
|
|
9 |
10 |
8 |
ОЦР |
5,77 |
|
|
9 |
10 |
||
5 |
9 |
ОЦР |
15133 |
5,77 |
|
|
9 |
|
10 |
ОЦР |
5,77 |
|
|
9 |
|
||
6 |
11 |
Подача воды |
||||||
12 |
|
|
|
|
|
|
2 |
