2.5 Определение величины дополнительного напряжения питания
Дополнительное напряжение питания UД позволяет повысить КПД стабилизатора за счет уменьшения падения напряжения на силовом транзисторе VT1 /14/. Причем, при переключении диапазонов UП не требуется менять UД. Благодаря этому не изменяются режимы работы транзистора VT5 и силовых транзисторов микросхемы A1. Выбираемое напряжение должно обеспечить работу транзистора VT5 и микросхемы A1 в линейном режиме. Его минимальное значение находится как
(2.11),
где UЭБ1, UЭБ5 – падения напряжения на эмиттерных переходах транзисторов VT1 и VT5 соответственно; UAmin – минимальное падения напряжения на регулирующем транзисторе микросхемы A1.
Рассчитанное по (2.11) значение должно удовлетворять соотношению
(2.12),
где UВХmin – минимально допустимое входное напряжение микросхемы A1. В противном случае UДmin выбирается из (2.12).
Номинальное напряжение дополнительного источника находится по аналогии с выражением (4).
(2.13)
В нашем случае найденное согласно (2.11) UДmin=2+0,6+4=6,6 В, удовлетворяет условию (2.12). Из (2.13) имеем UД=6,6/(0,9·0,96)=7,64 В.
Резистор R2 уменьшает тепловую нагрузку на транзистор VT5. При максимальной нагрузке и минимальном напряжении UД, транзистор VT5 должен находиться в линейном режиме, поэтому
(2.14),
где U2нас – напряжение насыщения транзистора VT5. В нашем случае R2(6,6–2–0,6)/0,15=26.6 Ом. Мощность, рассеиваемая на резисторе PR2=0,152·26.66=0.6 Вт. Выбираем резистор R2=27 Ом, 2 Вт, типа С2–33. Внешний вид резистора показан на рис. 7. Его габаритные параметры: D = 8,8; L = 18,5; l = 25; d = 1.
Согласно (9) убеждаемся в правильности выбора транзистора VT5 по максимально допустимым параметрам:
I5max=0,15<1,5 А;
U5max= UДmax= 8,74<40 В;
P5max=0,15·(7,64·1,1–2–0,15·27)=0,35<10 Вт.
2.6 Расчет величины резистора r022
Для микросхемы A1 максимальное напряжение составит
(2.15)
В нашем случае UAmax=24+8,74≤40 В.
Резистор R02 также служит для уменьшения потерь на силовых транзисторах микросхемы A1. Его можно найти из соотношения
(2.16)
где UБЭ5 – падение напряжения на переходе база-эмиттер транзистора VT5;
IAmax=I5max/h21Э2=0,15/40=3.8мА – максимальный ток, протекающий через силовые транзисторы микросхемы A1. В нашем случае имеем R02=(6,6–2–0,6–4)/3.8=0 Ом .
2.7 Выбор резисторов делителя обратной связи
Необходимость использования нескольких диапазонов регулирования требует изменения не только напряжений питания, но и параметров выходного делителя в каждом диапазоне. Изменение режимов питающего напряжения и параметров выходного делителя осуществляется, как правило, переключателем на три направления. На рис. 10 /1/ представлена схема выходного делителя для двух диапазонов регулирования. Изменение параметров делителя осуществляется за счет подключения дополнительных сопротивлений R15 и R16. Причем, параллельное подключение дополнительных резисторов используется для того, чтобы при переключении S1 выходной делитель не отключался от нагрузки. В противном случае, напряжение обратной связи становится на короткое время равным нулю, транзистор VT1 в это время за счет схемы регулирования полностью открывается и на нагрузке наблюдается нежелательный скачок напряжения. Напряжение обратной связи (средняя точка резисторов R13, R14) поддерживается за счет обратной связи равной опорному напряжению UОП, которое формируется в микросхеме A1.
Рис. 10. Схема
выходного делителя
Для выходного делителя справедливы выражения
(2.17)
где UОП – опорное напряжение; IД – ток выходного делителя; UHi max и UHimin – максимальное и минимальное напряжения в пределах одного диапазона;
RB, RH – сопротивления верхнего и нижнего плеча выходного делителя соответственно. Причем для первого диапазона:
(2.18),
для второго диапазона:
(2.19)
Для нашего случая из (2.18), (2.19) находим
(2.20)
Из полученных выражений видно, что если диапазоны регулирования выбрать равными друг другу UH1max–UH1min=UH2max–UH2min, то RH2=RH1=R14. Иначе говоря, дополнительный резистор R16 не понадобится. Кроме того, не нужно дополнительное третье направление переключателя S1, т. е. схема упрощается.
Согласно рекомендациям по использованию микросхемы К142ЕН2 /6/ ток делителя должен быть IД1,5 мА, UОП=12 В. Принимаем IД=2 мА, UH1min=UH2max=10 В, находим R12=(10–3)/2=4,5 кОм, R14=3/2=1.5 кОм, R13=(24–10)/2=3 кОм, RB2=(10-3)∙(24-10)/2/(21-18), RH2=R14, R15=3∙4,5/(4,5-3), R16=.
Мощность, рассеиваемая на этих резисторах, составляет PR12=IД2·R12=22·4,5·10–3=18 мВт, PR14=22·6·10–3=24 мВт, PR13=22·3·10–3=12 мВт. Из справочника /13/ выбираем резисторы типа С2–23, R12=4,7 кОм, 0,25 Вт; R14=6,8 кОм, 0,25 Вт, R15=9,1 кОм, 0,125 Вт. Внешний вид резисторов приведен на рис. 7. Габаритные параметры: R12, R14 – D = 3; L = 7; l = 20; d = 0.6; R15 – D = 2,2; L = 6; l = 20; d = 0.6. В качестве R13 из /13/ выбираем регулировочный резистор типа СП2–2, 0,5 Вт с равномерной функциональной характеристикой. Для коммутации питающего напряжения, в качестве переключателя S1 выбираем галетный переключатель на 2 положения и 4 направления типа ППК2114Н ЕЩО360.0,37 ТУ /15/.

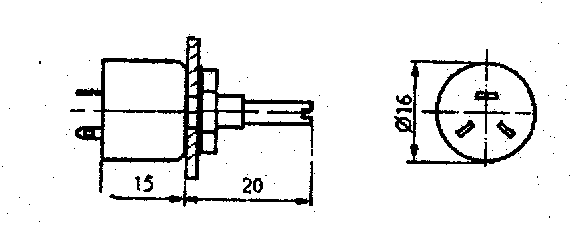

Внешний вид регулировочного резистора приведен на рис. 11.
Рис. 11. Регулировочный
резистор СП2-2
