Исследование внешней характеристики трансформатора
Результаты эксперимента занесем в Таблица 8.
Эксперимент |
расчет |
|||||
Rн, Ом |
I1, А |
P1, Вт |
U2, В |
I2, А |
P2, Вт |
η, % |
0 |
0.13735 |
10.456 |
26.231 |
0 |
0 |
0 |
72 |
0.07187 |
12.128 |
23.211 |
0.32 |
7.445 |
61.38687 |
57 |
0.07848 |
13.975 |
22.686 |
0.392 |
9.211 |
65.91055 |
45 |
0.08865 |
16.534 |
22.787 |
0.494 |
11.625 |
70.30966 |
38 |
0.09821 |
19.059 |
22.953 |
0.601 |
13.603 |
71.3731 |
32 |
0.10811 |
21.288 |
22.898 |
0.713 |
15.605 |
73.30421 |
27 |
0.1174 |
24.834 |
22.351 |
0.798 |
18.867 |
75.97246 |
24 |
0.12787 |
26.566 |
22.124 |
0.926 |
20.687 |
77.87021 |
21 |
0.13483 |
28.937 |
22.666 |
1.027 |
22.91 |
79.17199 |
19 |
0.15178 |
32.345 |
22.486 |
1.151 |
26.249 |
81.15319 |
18 |
0.15641 |
33.631 |
22.333 |
1.22 |
26.853 |
79.84598 |
16 |
0.166 |
35.125 |
21.447 |
1.316 |
28.35 |
80.71174 |
14 |
0.18751 |
40.827 |
21.481 |
1.504 |
33.224 |
81.37752 |
Таблица 8. U1 = Uн = 220 В, cos ϕн = 1
Расчитаем КПД по формуле:
График 4. Зависимость выходного напряжения от выходного тока

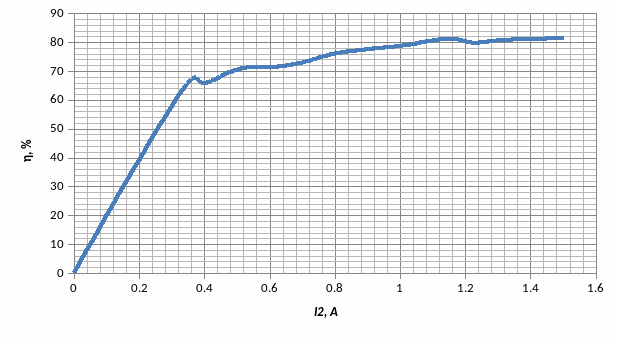

График 5. Зависимость КПД от выходного тока
