Министерство образования Республики Беларусь
Учреждение образования
БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ
Кафедра метрологии и стандартизации
Отчёт
по лабораторной работе Э.6А
Вариант№2
"ГЕНЕРАТОРНЫЕ ИЗМЕРИТЕЛЬНЫЕ ПРЕОБРАЗОВАТЕЛИ"
Выполнил: Проверила: Студент гр.062101 \ Кандыба М.Л.ё
Минск 2012
1 Цель работы
1.1 Изучить принципа действия, конструкции и основных характеристик термоэлектрических и фотоэлектрических измерительных преобразователей неэлектрических величин в электрические.
1.2 Изучить методов измерения неэлектрических величин с помощью термоэлектрических и фотоэлектрических измерительных преобразователей.
1.3 Практически определить основные технические и метрологические характеристик генераторных измерительных преобразователей и измерить с их помощью неэлектрические величины (температуру и скорость вращения вала двигателя).
2 Приборы для выполнения работы
Наименование прибора |
Тип прибора |
Заводской номер |
Основные технические характеристики |
Вольтметр универсальный
|
В7-65/5
|
702В8120
|
Базовая погрешность вольтметров В7-65по постоянному току составляет 0,02 %. Максимальная разрешающая способность - 1 мкВ, 10 мкА, 1 мОм |
3 Лабораторное задание
3.1Определить градуировочную характеристику (функцию преобразования(F)) фотоэлектрического измерительного преобразователя и измерить скорость вращения вала электрического двигателя. Оценить инструментальную погрешность измерения скорости вращения вала двигателя.
3.2Определить градуировочную характеристику (функцию преобразования(F)) термоэлектрического измерительного преобразователя и измерить температуру объекта измерения. Оценить инструментальную погрешность измерения температуры объекта.
4 Порядок выполнения работы
4.1 Выполним измерения в соответствии с п. 3.1 лабораторного задания. Измерения проведем в следующей последовательности.
4.1.1 Подготовим вольтметр В7-65/5 к проведению измерений частоты исследуемых сигналов согласно пп. 4, 5 приложения 1 методического указания с разрядностью 5,5 десятичных разрядов. Включим универсальный источник питания. Переключатель МАКЕТ установим в положение M1.
4.1.2Произведем определение функции преобразования фотоэлектрического измерительного преобразователя. Для этого по шкале магнитоэлектрического измерительного прибора М24 последовательно установим значения, указанные в таблице 4.1, путем регулировки выходного напряжения универсального источника питания. Зафиксируем соответствующие им значения частоты исследуемого сигнала fИ3M по цифровому табло вольтметра В7-65/5. Измеренные значения частоты (fИ3M, Гц) занесем в таблицу 4.1.
Таблица 4.1
Параметр
|
Показания магнитоэлектрического измерительного механизма, , дел |
|||||||||
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
|
UИП,В |
2,9 |
3,1 |
3,4 |
4,2 |
5 |
5 |
5 |
5 |
5 |
5 |
fИЗМ, Гц |
13 |
63 |
120 |
175 |
226 |
284 |
341 |
384 |
441 |
480 |
fИ3M, Гц |
6 |
66 |
118 |
169 |
230 |
281 |
347 |
394 |
437 |
490 |
Sf, Гц/дел |
|
|||||||||
F, % |
7,9 |
7,09 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
S, % |
2,2 |
|||||||||
v, об/мин |
520 |
2520 |
4800 |
7000 |
9040 |
11360 |
13640 |
15360 |
17640 |
19200 |
ТИЗМ, с |
0,13 |
0,16 |
0,084 |
0,055 |
0,043 |
0,035 |
0,028 |
0,025 |
0,022 |
0,019 |
ТИЗМ, с |
0,081 |
0,078 |
0,062 |
0,056 |
0,043 |
0,034 |
0,029 |
0,024 |
0,022 |
0,020 |
ST, с/дел |
|
|||||||||
F, % |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
7,08 |
S, % |
1,4 |
|||||||||
v, об/мин |
3077 |
2500 |
4762 |
7273 |
9302 |
11429 |
14286 |
16000 |
18182 |
21053 |
Передаточное отношение N = d1/d2=6/9=2/3 |
4.1.3 Переведем вольтметр В7-65/5 в режим программирования "Определение среднего значения п текущих измерений" при n = 10-й повторим операции п. 4.1.2. Результаты измерений (ZfH3M, Гц) занесем в таблицу 4.1.
4.1.4 Переведем вольтметр В7-65/5 в режим измерения периода исследуемого сигнала Тизм. и повторим операции пп. 4.1.2 и 4.1.3 для измерения периода исследуемого сигнала. Результаты измерений (Тизм, с и ТИЗМ, с) занесем в таблицу 4.1.
4.1.5 Определим (в соответствии с вариантом) скорость вращения вала электродвигателя (v, об/мин), пользуясь результатами измерения частоты и периода измерительного сигнала и данными таблицу 4.1 по формулам: V=N×fизм×60 и V=(N×60)/Tизм .

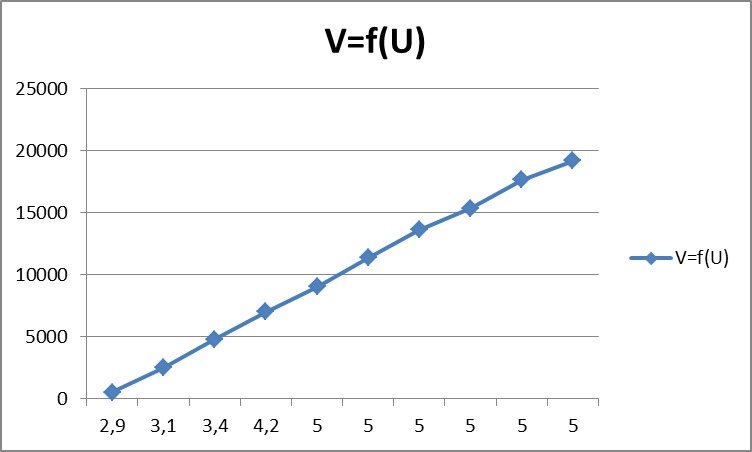

4.1.6 По результатам измерений и расчетов, приведенных в таблицу 4.1, построим график функции преобразования фотоэлектрического измерительного преобразователя v = f(а) и v = f(UHn), где v - скорость вращения вала электродвигателя, а - деления шкалы магнитоэлектрического прибора М24, иип - выходное напряжение источника питания, В.
4.1.7 Определим чувствительность измерительного преобразователя в режимах измерения частоты- и периода исследуемого сигнала- . Определим погрешность определения функции преобразования и чувствительности измерительного преобразователя как погрешность косвенного измерения по результатам измерений входной и выходной величин преобразователя . Результаты расчетов занесем в таблицу 4.1.
