Комплекс «Лотос-1» для ввода жидких вспенивающих пав
Комплекс предназначен для установки на скважинах, эксплуатирующихся по насосно-компрессорным трубам с притоком жидкости к забою до 5 м3/сут, в том числе на скважинах, подверженных процессам коррозии, так как определенные составы пенообразующих ПАВ могут быть использованы также в качестве ингибиторов коррозии. Состоит он из блока питания БПП-1, щита с пневмоавтоматикой для формирования дискретных сигналов управления, запорным клапаном типа КЗГ-2, емкости для хранения растворов ПАВ и отстойников. Щит представляет собой комплексное устройство, включающее один датчик-реле разности давлений (РРД-1) и плату управления с пневматическим реле времени.
Пневматический комплекс «Лотос – 1»
1 - блок питания; 2 – щит пневмоавтоматики; 3 – запорный клапан; 4 – емкость с ПАВ; 5 – отстойник; 6 – межтрубное пространство.
Плунжерный лифт
Установки плунжерного лифта могут быть непрерывного или периодического действия. Предназначены они для скважин, которые эксплуатируются или только по фонтанной колонне, или совместно по фонтанной колонне и затрубному пространству. Установки могут использоваться на скважинах с одноразмерной и комбинированной колоннами труб, независимо от глубины их спуска. В установках непрерывного действия плунжер все время находится в движении вверх-вниз по фонтанной колонне, а периодического действия - в течение некоторого времени задерживается на забое или на устье скважины.
Установка плунжерного лифта состоит из оборудования 1, устанавливаемого на поверхности, подземного оборудования 2 и плунжера 3. Плунжер - основной рабочий элемент.
Установка плунжерного лифта
1 - наземное оборудование; 2 - подземное оборудование; 3 - плунжер.
Самоуплотняющийся плунжер
1 - корпус; 2 - верхний наконечник; 3 - втулки; 4 - планка; 5 - кольцо; 6 - пружина; 7 - шар; 8 - накладка; 9 – пружина.
В зависимости от дебита скважины по газу и притока жидкости к забою используются: самоуплотняющийся плунжер, плунжер типа «летающий клапан» и комбинированный плунжер, предназначенный для скважин с разноразмерной колонной насосно-компрессорных труб.

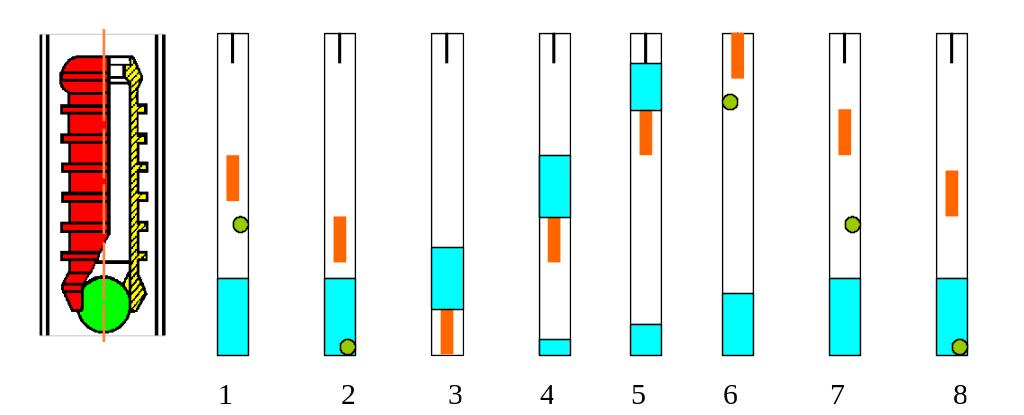

Плунжер типа «Летающий клапан»
1-8 - схема его работы.
Принцип действия плунжерного лифта следующий. В фонтанную колонну непрерывно поступает газ и над трубным ограничителем скапливается жидкость. Элементы плунжера (втулка и шар) падают в восходящем потоке газа. Шар прекращает свое падение на трубном ограничителе, находящемся под уровнем жидкости. Втулка, падающая за шаром, доходит до трубного ограничителя и садится на шар. С этого момента начинается движение плунжера вверх. При подъеме шар перекрывает нижнее отверстие втулки. Столб жидкости, находящийся над плунжером, вытесняется газом, поднимающимся по трубе. При достижении столбом жидкости перфорированного патрубка на устье она выбрасывается через выкидную линию в сепаратор. Верхним амортизатором шар отбивается от втулки и падает в восходящем потоке газа. Втулка падает за шаром. Процесс повторяется.
В установках периодического действия плунжер механическим путем задерживается у башмака труб или на устье скважины на промежуток времени, установленный автоматическим блоком управления.
Для перевода скважины на работу с плунжерным лифтом у низа фонтанной колонны устанавливают стационарные или резиновые трубные ограничители. Самоуплотняющийся плунжер состоит из корпуса, на который надеваются уплотнительные элементы, прижимаемые к трубе пружинами, и шара, перекрывающего центральное отверстие. Плунжер типа «летающий клапан» состоит из втулки и шара. Плунжер для скважин с комбинированной колонной труб состоит из нескольких втулок по числу ступеней насосно-компрессорных труб.
