Электрическое поле в диэлектрике. Модель Лорентца.

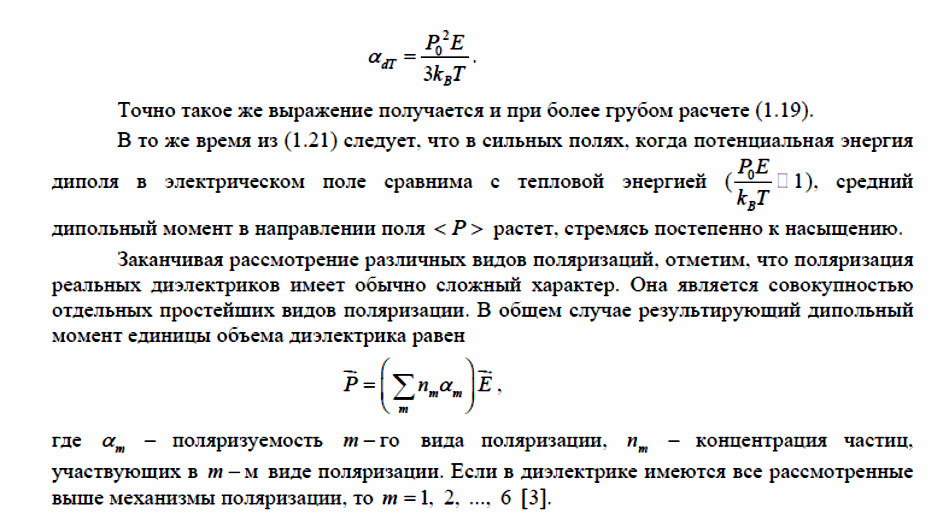

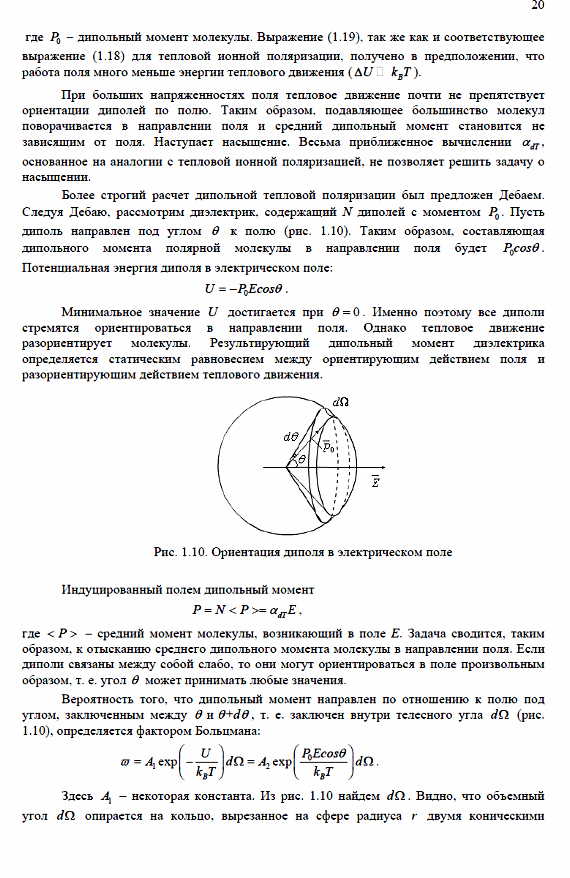

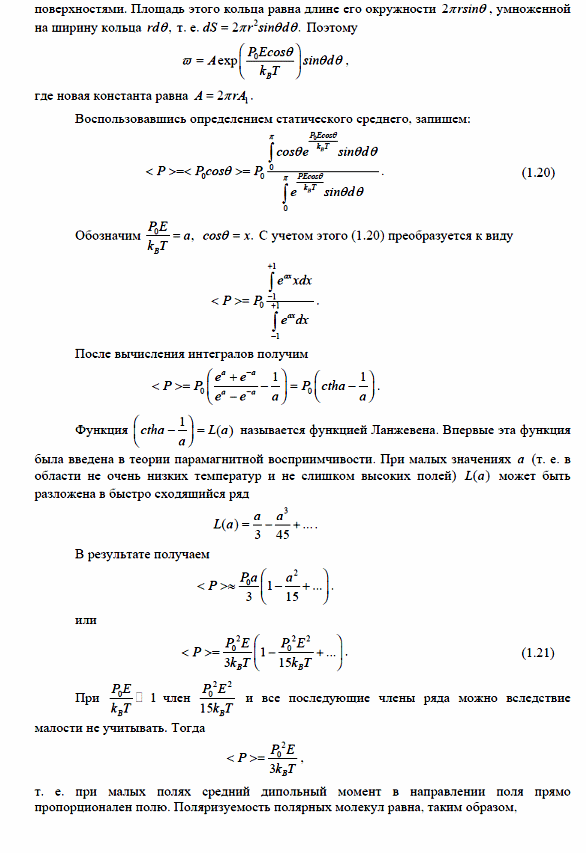

1 5. Как можно идентифицировать дипольную поляризацию?
16. Миграционная поляризация. Природа, характерные зависимости.
Миграционная поляризация является дополнительным механизмом поляризации,
проявляющимся в твердых телах неоднородной структуры при макроскопических
неоднородностях и наличии примесей.
Эта поляризация отключается при наиболее низких частотах и связана со
значительным рассеянием электрической энергии. Причинами возникновения такой
поляризации являются проводящие и полупроводящие включения в технических
диэлектриках, наличие слоев с различной проводимостью.
Физической основой миграционной поляризации является перемещение
слабосвязанных ионов в объеме диэлектрика на значительное расстояние, соизмеримое с
толщиной всего диэлектрика. Эти перемещения приводят к образованию
пространственных зарядов на границах раздела диэлектрика, поэтому эта поляризация
называется межслоевой. Время на такие перемещения велико, поэтому идет запаздывание
(релаксация). И так же, как и ионно-релаксационная, дипольно-релаксационная
поляризация происходит с выделением тепла.
В общем виде процесс миграционной поляризации аналогичен ионно-релаксационной
поляризации, с тем отличием, что перемещение зарядов происходит на значительно
большие расстояния.
17. Зависимость дебаевских e’ и e” от внешних условий.

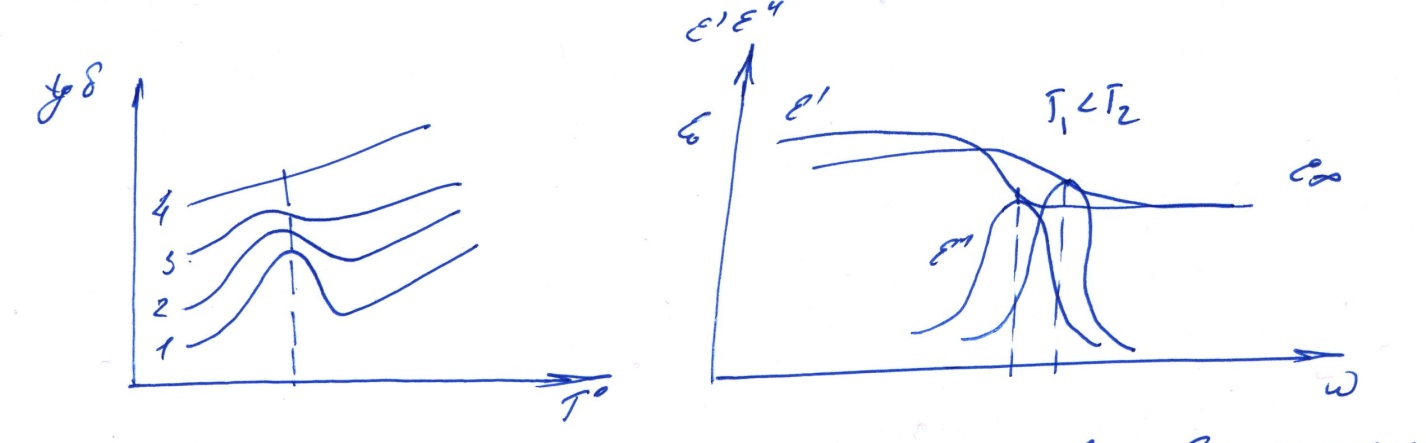

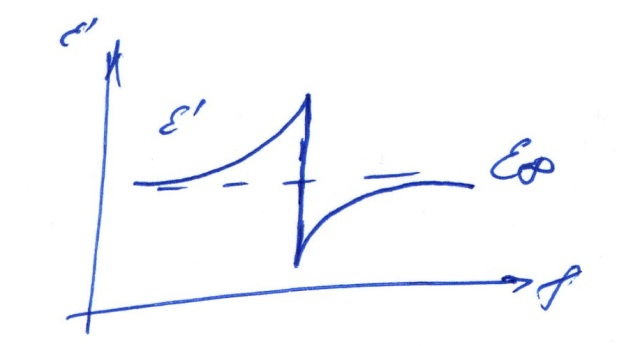

П ри увеличении температуры наблюдается сдвиг области дисперсии и соответствующего ей максимума в область больших частот. Дисперсия это уменьшение какого-либо параметра с уменьшением фактора, определяющего величину этого параметра. Здесь на графике изображена аномальная дисперсия ( увеличивается с увеличением )
Объяснение такого изменения и от . при частоте, где достигает максимума
t- время релаксации, зависит от вязкости. С увеличением температуры время уменьшается. Для того, чтобы выполнялось равенство необходимо чтобы частота увеличивалась до , если учитыв. электропроводность.
С двиг макс. Здесь объясняется также. На участке 1 потери от электропроводности у Т2 больше, поэтому и имеет большее значение.
Частота увеличивается => необходимо уменьшить время релаксации путем нагрева. Также можно объяснить зависимость угла диэлектрических потерь от температуры и частоты.
, где

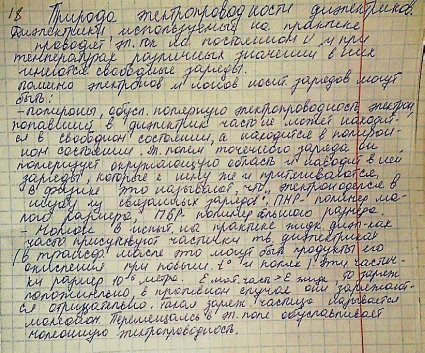

18. Природа электропроводности диэлектриков.
Диэлектрики, используемые на практике проводят ток на постоянном напряжении, так как в полях и при температурах различных значений в них имеются свободные заряды ( носители заряда), которые перемещаются в электрическом поле и нейтрализуются. Помимио электронов и ионов носителями заряда могут быть:
Поляроны –обуславливающие поляронную электропроводность
Электрон в диэлектрике часто не может быть свободным, то есть находиться в зоне проводимости, а находиться в поляронном состоянии. Точечным полем эл. Заряда он поляризует область вокруг себя и наводит в ней заряды, которые к нему притягиваются. Такое образование перемещается под действием электрического поля. Подвижность полярона много меньше подвижности электрона.
Молеоны – в испытываемом диэлектрике часто присутствуют частицы твердых примесей. Эти частицы – адсорбенты. На свою поверхность они адсорбируют + и – ионы, поэтому они заряжаются.
