7.5 Размерная настройка инструмента
Основным элементом ГАП, на который нацелена работа всех остальных элементов и систем, является автоматическая обрабатывающая ячейка.
Устройства с ЧПУ на базе ЭВМ позволили значительно расширить технологические и функциональные возможности станков, увеличить степень их автоматизации, упростить и удешевить процесс создания устройств с ЧПУ для различных типов станков путем перепрограммирования алгоритмов работы.
Значительно возросла надежность работы станков вследствие исключения непрерывного считывания перфоленты в стартстопном режиме, но, главное, за счет введения различных диагностических программ, выявляющих места повреждения не только управляющих числовых программных устройств, но и станка.
Точность обработки на станках с ЧПУ в большей мере определяется качеством статической размерной настройки станков с ЧПУ следующими методами:
- полной взаимозаменяемости;
- настройки инструмента вне станка;
- настройки по результатам измерения положения режущей кромки инструмента на станке;
- настройки по результатам измерения деталей на станке.
При реализации метода полной взаимозаменяемости необходимо добиться того, чтобы погрешности всех без исключения звеньев системы СПИД в совокупности не превышали заданный допуск на измеряемый размер. Метод реализуем технически трудно и со значительными материальными затратами.
Метод настройки инструмента вне станка не может обеспечить заданную точность обработки, его цель— устранить первоначальную погрешность установки инструмента. При установке на станок требуется дополнительная настройка по результатам пробного прохода.
Для измерения и компенсации первоначальной погрешности установки и износа инструмента наиболее технологичным и хорошо поддающимся автоматизации является метод настройки по результатам измерения положения режущей кромки инструмента на станке. В связи с тем, что при этом методе не требуется пробный проход, снимаются принципиальные ограничения по диапазону корректируемых погрешностей и исключается необходимость в предварительной настройке вне станка.
При обработке корпусных деталей, черновой обработке детали с неравномерным припуском чрезвычайно большими оказываются погрешности относительного расположения установочных и измерительных баз детали. В этом случае целесообразно использовать метод настройки по результатам измерения деталей на станке с помощью щупового датчика.

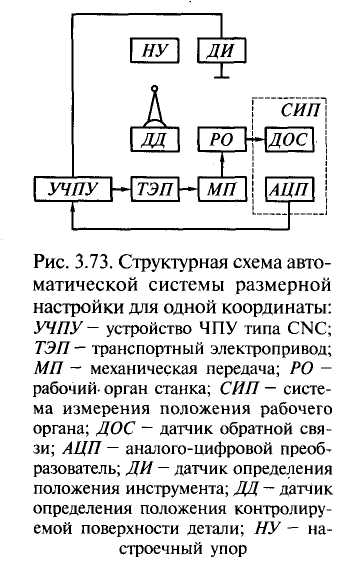

Наиболее эффективным решением является оснащение станков автоматическими системами комбинированной настройки по результатам измерения детали и инструмента (рис. 3.73). В общем случае рабочий цикл этой системы включает в себя:
- калибровку (учет установочных погрешностей) щупа ДД (датчика детали);
- измерение размерных и установочных погрешностей базовой поверхности детали;
- размерную настройку инструмента с помощью ДИ (датчика инструмента), после чего следует обработка детали.
Схема, поясняющая этот метод, представлена на рис. 3.74. Задача состоит в установке вершины инструмента в заранее известное положение относительно базы станка Р + D. Достигается это тем, что перемещение инструмента до момента контакта не фиксируется, в момент контакта задается начало отсчета. По окончании прямого перемещения С инструменту задается обратное перемещение, равное сумме D + «перебег» (В или В'). В результате вершина инструмента устанавливается на величине Р + D независимо от точки начала прямого перемещения. Этот же метод можно использовать для контроля износа инструмента.
В другом методе контроля точного расположения заготовки предусмотрено наличие в ней двух базовых отверстий с известными координатами их центров в системе координат детали. Траектория сканирования измерительного щупа при определении координат центров отверстия (в общем случае) представлена на рис. 3.75. Учитывая, что размер базового отверстия заранее известен и точка 7 лежит на диаметре, операцию поиска точки контакта 8 можно исключить, т. е. осуществить программируемый переход из точки 7 в точку 0.
Для определения фактического положения вершины инструмента можно использовать также метод пробного прохода заготовки или ее имитатора с измерением «следа» пробного прохода измерительным щупом.
