Министерство образования Республики Беларусь
УО «Витебский государственный политехнический колледж»
АППАРАТНО-ПРОГРАММНЫЕ СРЕДСТВА СИСТЕМ
ПРАКТИЧЕСКАЯ РАБОТА № 2
Тема: «Построение систем контроля и управления доступом»
по специальности 2-38 01 31
«Производство и техническая эксплуатация приборов и аппаратов»
Витебск
2011
Тема: Построение систем контроля и управления доступом.
Цель: Закрепить знания по работе систем контроля и управления доступом и научиться применять их на практике.
Теоретические сведения
Лаврус В.С. Охранные системы, 1997, Гл. 3.4, стр.55-62.
Конспект лекций.
Принципы построения скуд Структура системы контроля доступа
Основой всей системы является контроллер.
Контроллер представляет собой сложное электронное устройство, выполненное в виде одной или нескольких плат, смонтированных в одном корпусе. Контроллер может быть выполнен как отдельный модуль или вместе со считывателем. Любой контроллер состоит из 4-х основных частей схемы обработки сигналов; схемы базы данных; схемы принятия решения; схемы буфера событий.
Простейший принцип работы: код предъявленного электронного пропуска принимается схемой обработки сигнала и в цифровом виде выдается на схему принятия решений. Схема принятия решений заносит факт попытки прохода в схему буфера событий и запрашивает схему базы данных на предмет правомочности допуска. Если допуск разрешен, то приводится в действие исполнительное устройство, обеспечивающее возможность прохода. При этом факт прохода также заносится в схему буфера событий.
Контролер управляет работой считывателя. Вырабатывает сигналы разрешения доступа на основании принятой информации. Один контролер может управлять одновременно от 2 до 8 считывателями.
Функциональные возможности скуд
Каждая система контроля и управления доступом начинается с ключей, имеющих идентификационные индивидуальные признаки пользователя этой системы. Ключами могут быть карты-пропуска разных типов, например магнитные, виганд, проксимити, а также сам человек с его индивидуальными признаками или PIN-КОД — набор цифр, который запоминает человек. Для считывания информации с ключей применяются специальные устройства, а при использовании биологических признаков человека терминалы — специальные биометрические считыватели.
Функциональные возможности скуд показаны на рис. 1.
Рис.1. Схема функциональных возможностей СКУД
При заполнении в бюро пропусков в карточке посетителя или сотрудника указываются временные зоны и маршрут движения (рис. 2).

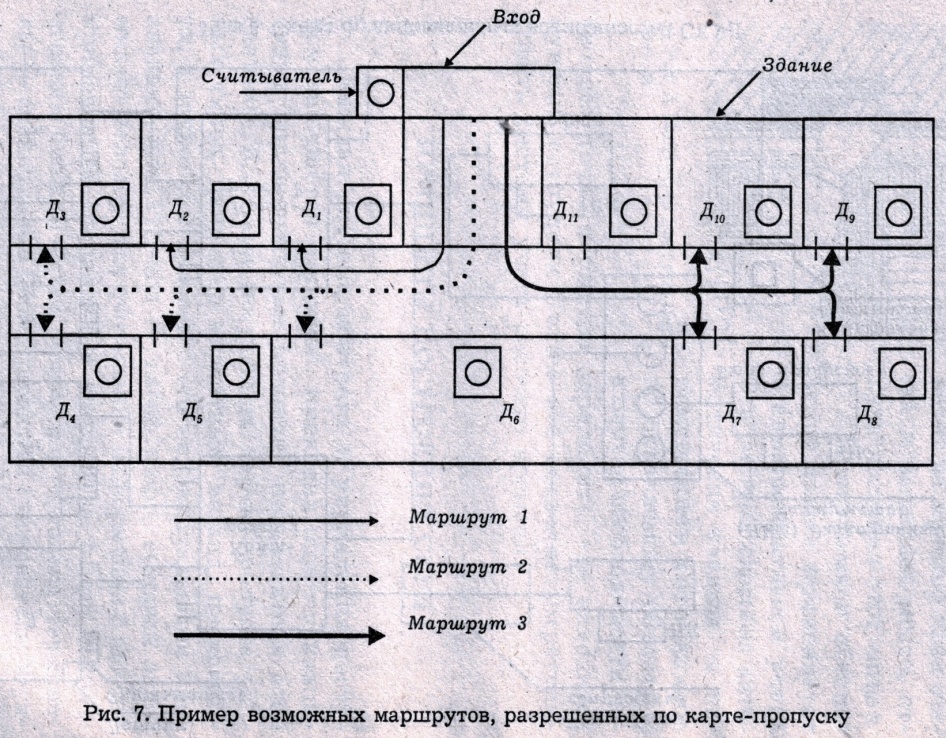

Рис.2. Пример возможных маршрутов, разрешенных по карте-пропуску
Классификация систем контроля и управления доступом
По своему назначению и функциональным возможностям системы контроля и управления доступом подразделяются на:
Автономные - контролируют малое количество объектов (1-2) без передачи информации на центральный пункт охраны и без контроля со стороны оператора, а также не позволяют объединять аналогичные устройства между собой для совместной работы без дополнительного оборудования. Они применяются на небольших объектах или в тех случаях, когда не требуется объединение контролируемых объектов в единую систему для централизованного управления и получения информации по всем пользователям.
Сетевые - контролируют от 2 до нескольких сотен контроллеров, которые объединяются между собой для построения больших систем и работают как единое целое.
По своей емкости разделяются на
малые (до 8 контроллеров),
средние (от 9 до 16 контроллеров) и
большие (более 16 контроллеров).
Они используются в тех случаях, когда требуется более качественная организация функционирования крупных объектов, где требуется оперативное управление передвижением персонала и формирование отчетов по перемещениям сотрудников и посетителей.
