ПРАКТИЧЕСКАЯ РАБОТА №9
Тема: Расчет зубчато-ременной передачи
Цель: Закрепление знаний по конструированию и расчету типовых механизмов металлорежущих станков
1. Общие теоретические сведения
Зубчато-ременные передачи — весьма перспективный вид передач для приводов машин.
В этих передачах (рис. 1) бесконечный плоский ремень, имеющий на внутренней поверхности зубья трапецеидальной формы, входит и зацепление с зубчатым шкивом. По сравнению с другими видами передач гибкой связью зубчато-ременные передачи обладают рядом преимуществ: отсутствие скольжения, малые габариты, небольшие нагрузки на валы и их опоры (немного превышающие или равные окружному усилию), незначительная вытяжка ремня и высокий к. п. д. (0,94...0,98).

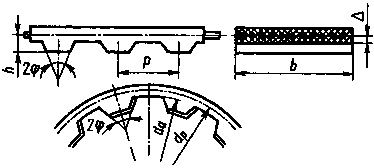

Рисунок 1 - Зубчато-ременная передача
Зубчато-ременные передачи применяют при скоростях ремня до 50 м/с, передаточных числах u≤12 и мощностях до 100 кВт и более. Передачи зубчатым ремнем обычно служат в качестве понижающих в приводах от электродвигателей к приемным валам машин, например металлорежущих станков.
Таблица 1 - Размеры зубчатых ремней, мм
-
m
p=πm
h
H
s
Δ
φ, O
1,0
3,14
0,8
7,6
1,0
0,4
50
1,5
4,71
1,2
2,2
1,5
0,4
50
2,0
6,28
1,5
3,0
1,8
0,6
50
3,0
9,42
2,0
4,0
3,2
0,6
40
4,0
12,57
2,5
5,0
4,4
0,8
40
5,0
15,71
3,5
6,5
5,0
0,8
40
7,0
21,99
6,0
11,0
8,0
0,8
40
10,0
31,42
9,0
15,0
12,0
0,8
40
Зубчатые ремни (ОСТ 38-05114—76) имеют несущий слой в виде металлического троса, стекловолокна или полиамидного шнура, находящегося в резиновой или пластмассовой основе. Для повышения износостойкости зубья покрывают тканью из синтетического волокна.
Наличие жесткого и прочного несущего каркаса обеспечивает неизменяемость окружного шага р при работе передачи. Расчетный диаметр dp шкивов зубчато-ременной передачи соответствует положению несущего слоя ремня, надетого на шкивы (см. рис. 1).
Основной конструктивный параметр зубчатого ремня — модуль m:
,
где р — окружной шаг.
Размеры зубчатых ремней приведены в табл.1.
Таблица 2 - Ширина ремня b, мм
-
Ширина b
Модуль m
1,0
1,5
2,0
3,0
4,0
5,0
7,0
10,0
3 - 4
+
+
-
-
-
-
-
-
5 и 8
+
+
+
-
-
-
-
-
10
+
+
+
-
-
-
-
-
12,5
+
+
+
+
-
-
-
-
16
-
+
+
+
-
-
-
-
20
-
+
+
+
+
-
-
-
25 и 32
-
-
-
+
+
+
-
-
40
-
-
-
+
+
+
+
-
50
-
-
-
+
+
+
+
+
63, 80 и 100
-
-
-
-
+
+
+
+
125
-
-
-
-
-
-
+
+
160 и 200
-
-
-
-
-
-
-
+
