Расчёт меридиального колеса
Меридиальное сечение рабочего колеса насоса профилируется таким образом, чтобы ширина межлопасного канала плавно менялась от входа к выходу. Для обеспечения этого условия при определении указанной ширины задаются функцией меридианной составляющей абсолютной скорости потока от радиуса рабочего колеса на участке от r1 доr2 , который разбивается на 10 интервалов. Далее для каждого из полученных таким образом интервалов определяются текущие скорости потоков и ширина межлопасного канала. Результаты расчёта приведены в таблице ниже.
ri,м |
0,077 |
0,087 |
0,097 |
0,107 |
0,117 |
0,127 |
0,137 |
0,147 |
0,157 |
0,168 |
Cт1,м/с |
1,215 |
1,223 |
1,232 |
1,240 |
1,248 |
1,257 |
1,265 |
1,273 |
1,282 |
1,290 |
в1,м |
0,051 |
0,054 |
0,058 |
0,061 |
0,065 |
0,068 |
0,072 |
0,075 |
0,079 |
0,020 |
ri,м |
Текущий радиус рабочего колеса |
Cт1,м/с |
Текущая меридианная составляющая абсолютной скорости потока |
в1,м |
Текущая ширина межлопасного канала |
Спиральный отвод
Диаметры спиральных каналов приведены ниже в таблице для 8 сечений, согласно формуле
сечения |
Диаметры канала, м |
1 |
0,078 |
2 |
0,110 |
3 |
0,135 |
4 |
0,155 |
5 |
0,174 |
6 |
0,190 |
7 |
0,206 |
8 |
0,220 |
Расчёт циркуляционного масляного насоса
В двигателе будет использоваться масло марки М16Г. Плотность масла при
Вязкость масла при
Примем давление в системе после масляного насоса
Кратность циркуляции принимаем
Тогда необходимый запас масла в системе будет равен
Расход масла в двигателе
Мощность масляного насоса
Где
-
КПД масляного насоса шестерёнчатого
типа.

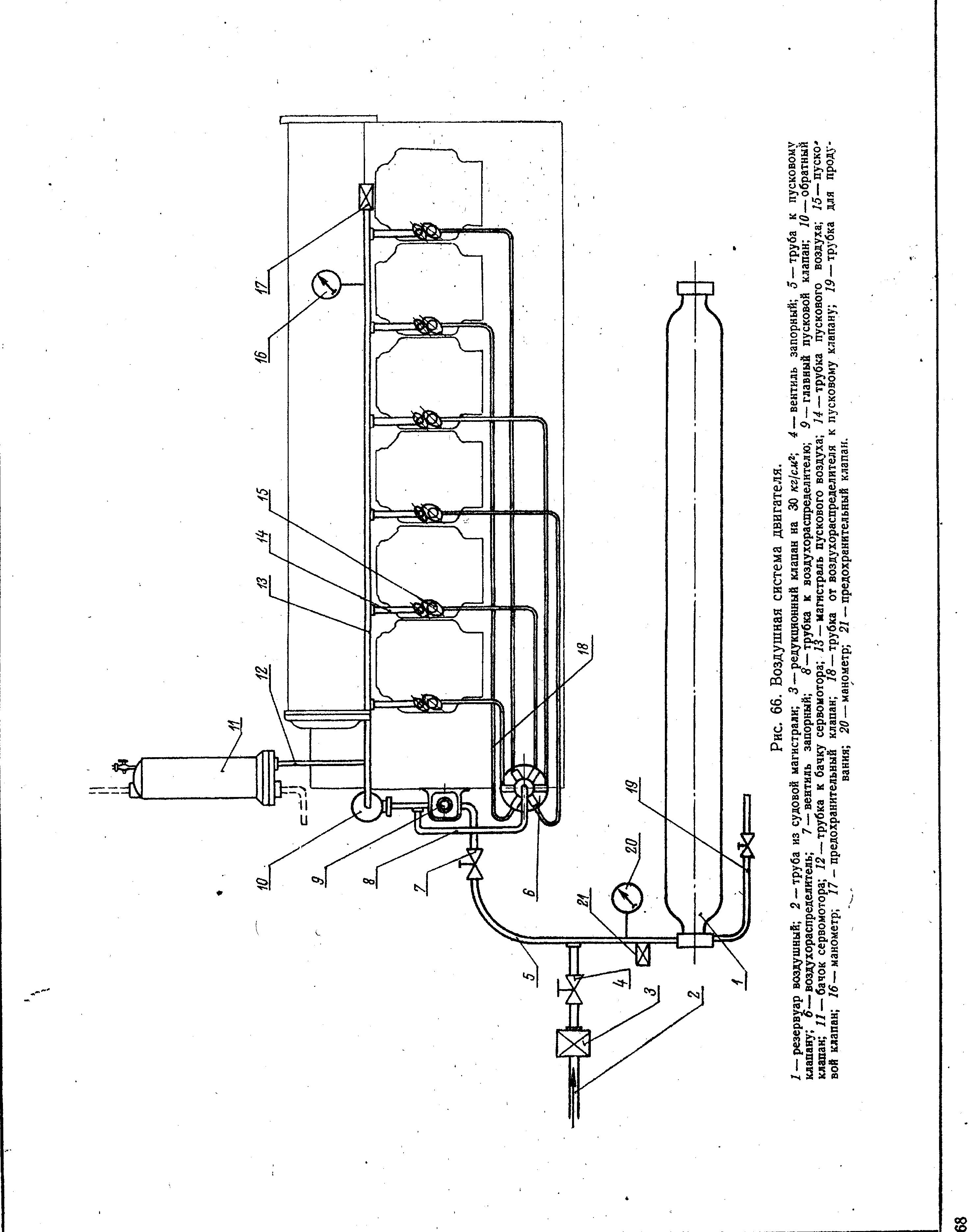

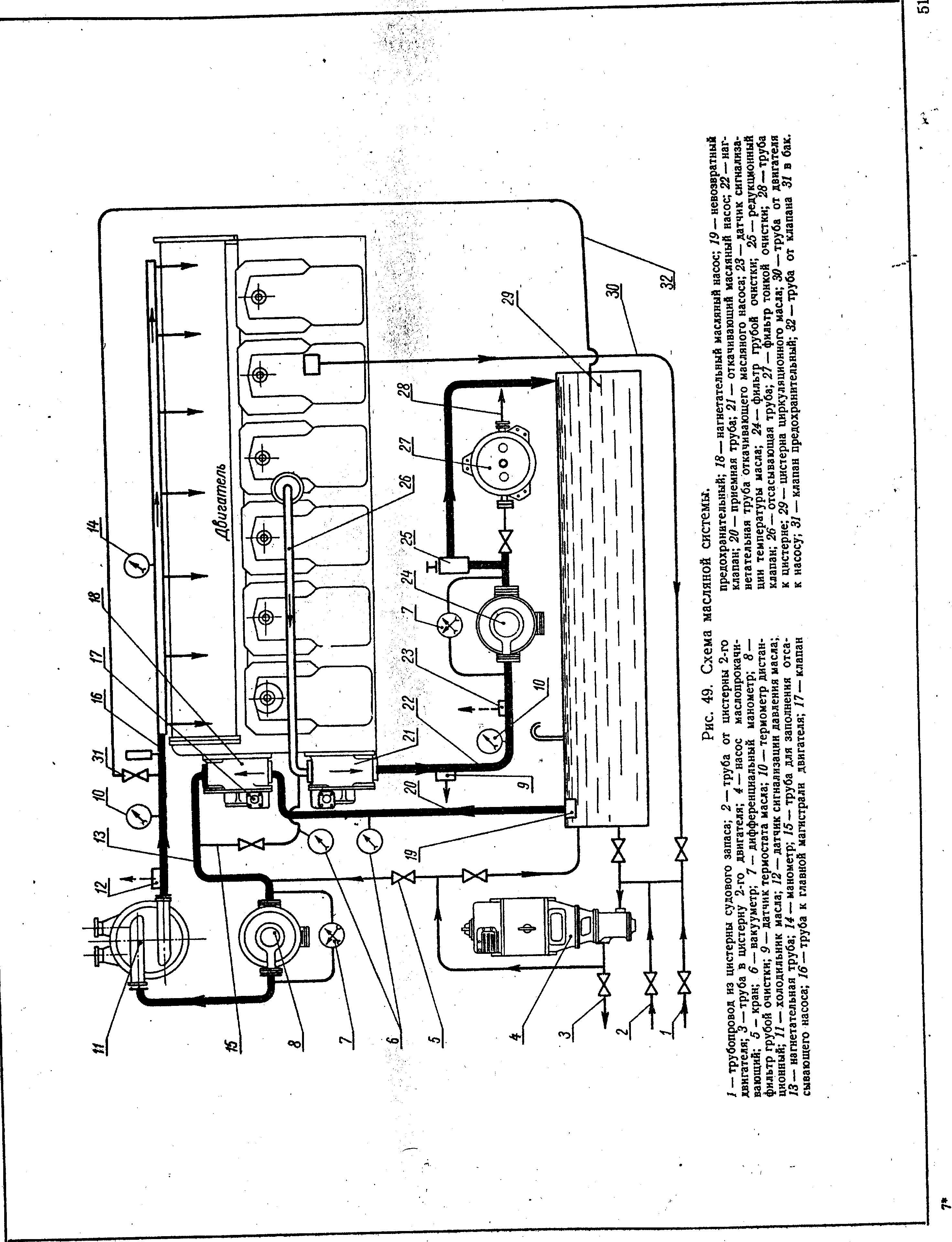

Графические материалы
Основные параметры двигателя и его систем
Забортная вода, для неё выбираем температуры:
На входе
На выходе
Циркуляционное масло, для него выбираем температуры:
На входе
На выходе
Пресная вода:
На входе
На выходе
Теплоёмкость забортной воды: кДж/(кг К)
Теплоёмкость пресной воды: кДж/(кг К)
Теплоёмкость масла: кДж/(кг К)
В двигателе будет использоваться масло марки М16Г. Плотность масла при
Вязкость масла при
Примем давление в системе после масляного насоса
Плотность охлаждающей воды, в зависимости от солёности
