7. Теплофикационный цикл.

7.1. Схема установки.

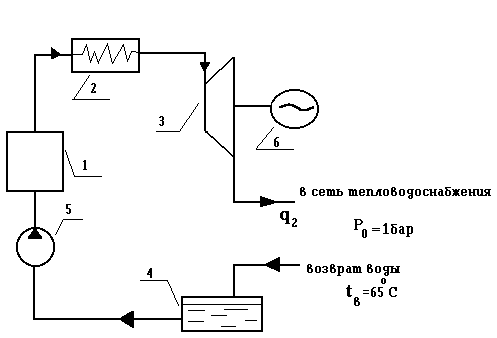

Рис.7.1. Схема принципиальная теплоэнергоустановки теплофикационного цикла: 1 – котел, 2 – пароперегреватель, 3 – турбина паровая, 4 – бак питательной воды, 5 – насос, 6 – генератор.

Количество тепла q₂ отводится в сети тепловодоснабжения. Диаграмма теплофикационного цикла в T-s координатах приведена на рис.7.2.

Рис.7.2. Идеальный теплофикационный цикл в T-s диаграмме.

7.2. Параметры в точках цикла.

Параметры неизвестных точек:

Точка 13.

Вода поступает при t₁₃=t_в=71 ^oC и Р₁₃=Р₀=1 бар. Находим по таблицам:

кДж/кг; 0,0010234 м³/кг; кДж/(кгK);

кДж/кг;

ex₁₃=(i₁₃–i₀)–T₀(s₁₃–s₀)=(297,21–15,13)–288(0,9672–0,0615)=21,24 кДж/кг.

Точка 13^.

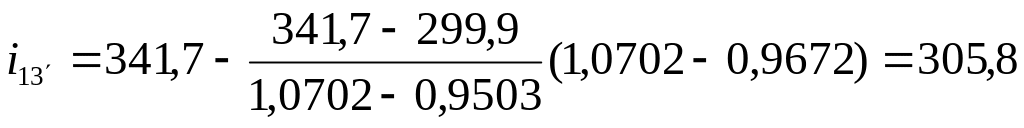

=P_п1=85 бар и =s₁₃=0,9672 кДж/(кгK). Определяем:

кДж/кг;

м³/кг;

кДж/кг;

Точка 14.

P₁₄=P₀=1 бар и s₁₄=s₅=7,25 кДж/(кгK). Находим по диаграмме:

t₁₄=100 ^oC; м³/кг; ₁₄=2630 кДж/кг;

кДж/кг;

Степень сухости x=0,98.

7.3. Определение кпд теплофикационного цикла.

или 34,9 %.

Примечание: Определить коэффициент использования теплоты не представляется возможным, так как неизвестно, какую долю от теплоты q₂ составляют потери.
