80Дайте характеристику системе электроснабжения tn-c.

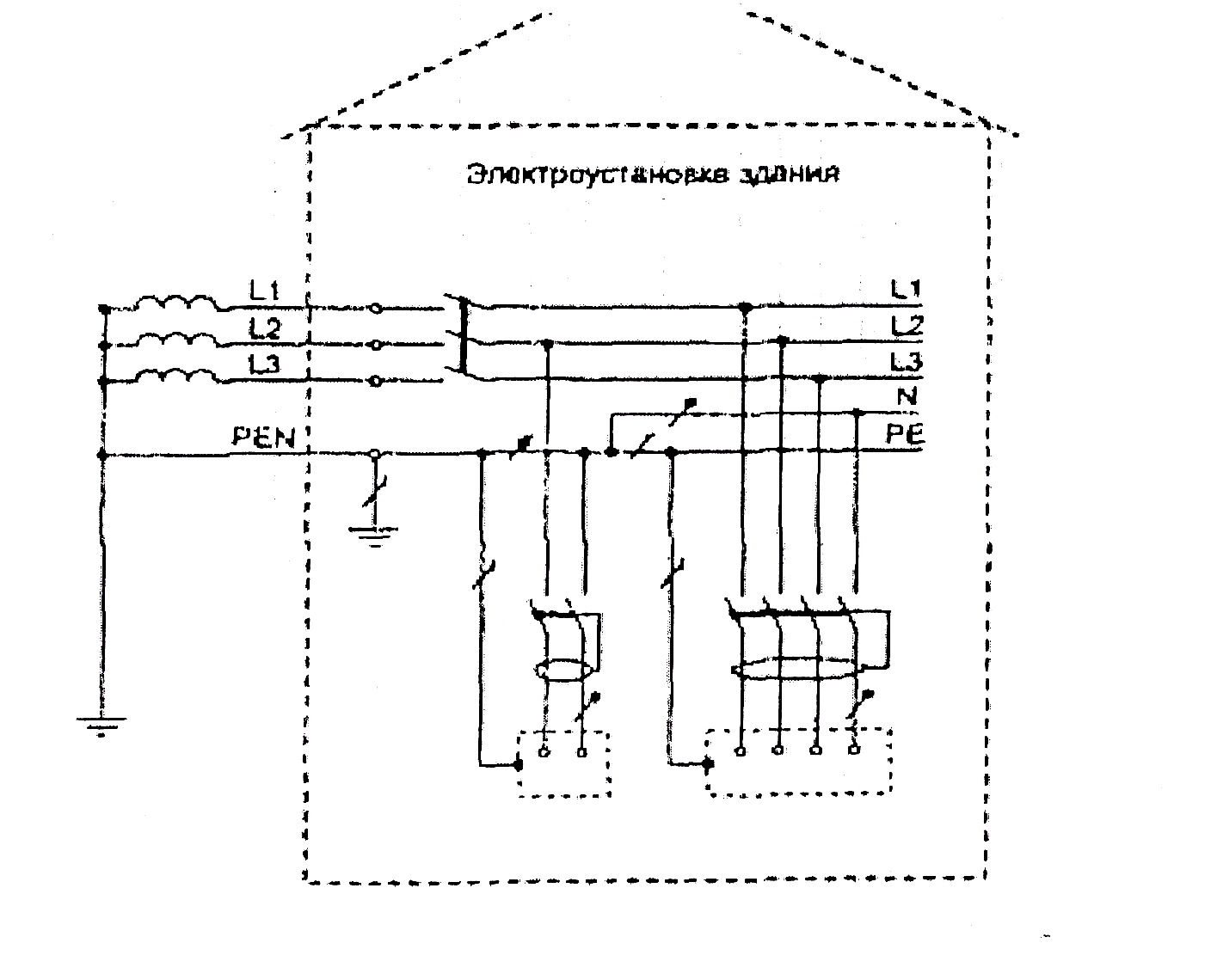

Электроустановки системы ТN-С (рис.3).система с глухозаземленной нетралью обьеденены в одном проводнике по всей сети (она хуже чем ТNS)
В электроустановках системы ТN все открытые проводящие части электроустановок должны быть присоединены к заземленной нейтральной точке источника питания посредством защитных проводников. Основное условие электробезопасности системы ТN состоит в том, чтобы значение тока при коротком замыкании между фазным проводником и открытой проводящей частью превышало величину тока срабатывания защитного устройства за нормированное время.
В случае использования в качестве защитного устройства УЗО значение тока короткого замыкания следует заменить на значение номинального отключающего дифференциального тока устройства IΔn При этом задача обеспечения низкого значения сопротивления «фаза-ноль», которую надо решать при использовании защиты от
сверхтока, заменяется на проверку работоспособности УЗО и защитного проводника. Контроль сопротивления цепи «фаза-ноль» следует производить только на входных зажимах УЗО.
Самой используемой разновидностью системы ТN является система ТN-С. В качестве защитного проводника при этом используется проводник РЕN, который одновременно выполняет функции рабочего и нулевого защитного проводника.
В ПУЭ 7-го издания имеется указание: «Не допускается применять УЗО, реагирующее на дифференциальный ток, в четырехпроводных трехфазных цепях (система ТN-С). В случае необходимости применения УЗО для защиты отдельных электроприемников, получающих питание от системы ТN-С, защитный РЕ проводник электроприемника должен быть подключен к РЕN проводнику цепи, питающей электроприемник, до защитно-коммутационного аппарата.
Это означает, что как исключение для защиты отдельных электроприемников ПУЭ допускают применение УЗО в системе ТN-С, при соблюдении определенных условий - подсоединения открытых проводящих частей электроприемников к РЕN- проводнику со стороны источника питания по отношению к УЗО.
81Дайте характеристику системе электроснабжения tn- c-s.

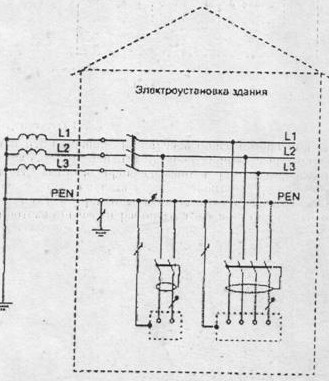

Электроустановки системы ТN-С-S (рис.5)система с глухозаземленной нетралью обьеденены в части цепи.
При разделении, например в групповом щитке, в электроустановке системы ТN проводника РЕN на отдельные проводники РЕ и N образуется система ТN-С-S. При этом, как в сети системы ТN-S, проводники РЕ и N должны прокладываться раздельно, а их соединение после точки раздела недопустимо. Данная система в настоящее время -основная, которую можно выполнить в отдельной части электроустановки при проведении реконструкции.
82Как осуществляется молниезащита и защита от статического электричества?
Для предупреждения возможности возникновения опасных искровых разрядов с поверхности оборудования, перерабатываемых веществ и материалов, а также с тела человека необходимо предусматривать, с учетом особенности производства, обеспечивающие стекание возникающего заряда: - снижение интенсивности генерации заряда статического электричества. Это достигается регламентированием параметров производственных процессов (влагосодержание, давление и температуры и др.); - отвод заряда путем заземления оборудования и коммуникаций, а также обеспечение постоянного эл.контакта с заземлением тела человека. Все металлические и электропроводные неметаллические части технологического оборудования должны быть заземлены независимо от того, применяются ли другие меры защиты от статического электричества. Сопротивление заземляющего устройства предназначенного исключительно для защиты от статического электричества, допускается не выше 100 Ом; - отвод заряда путем уменьшения удельного объемного и поверхностного электрического сопротивления. Для уменьшения удельного поверхностного эл.сопротивления диэлектриков рекомендуется повышать относительную влажность воздуха до 55-80 %; - нейтрализация заряда путем использования средств защиты от статического электричества. Нейтрализацию заряда рекомендуется осуществлять путем ионизации воздуха в непосредственной близости от заряженного материала. Для этой цели могут быть использованы нейтрализаторы статического электричества ( радиоизотопные, индукционные, высоковольтные, нейтрализаторы скользящего разряда и др.).
