Научная жизнь
карстовый процесс и строительное освоение закарстованных территорий республики башкортостан
Башкортостан характеризуется как страна классического карста. Разные и сложные структурно-тектонические и геоморфологические условия, наличие в геологическом разрезе республики мощных толщ водорастворимых пород, особенности климата и развитой гидрографической сети - все это обусловило интенсивное развитие в Башкирии современного карста и разнообразных карстовых форм рельефа. Так описывают карстовую обстановку в республике А.П.Рождественский, В.А.Балков и В.Р.Симоненко [1].
Карстово-суффозионный процесс вполне обоснованно считается опасным, поскольку при выходе на дневную поверхность (поверхность земли) он сопровождается разрушением (отказом) оснований и фундаментов зданий и сооружений либо повреждением (проседанием) освоенных территорий. В последние 30 лет эта проблема обострилась в связи с усилением отрицательного антропогенного воздействия на геологическую среду, а также с планами созидательной деятельности человека на закарстованных территориях, ранее считавшихся непригодными.
В Башкортостане изучение карста впервые началось 250 лет назад учеными Российской академии наук и художеств. Так, в середине XVIII в. исследованием карстовых явлений занимался П.И.Рынков, а в 70-е гг. - П.С.Паллас и И.И.Лепехин, возглавлявшие академические экспедиции. В конце XIX в. тщательные по тем временам инженерно-геологические изыскания на карст были проведены Д.Л.Ивановым в связи с участившимися карстовыми провалами вдоль только что построенной Самаро-Златоустовской железной дороги. За первые 4 года ее эксплуатации (1890-1894) на участке длиной 38 км, в том числе в пределах Уфимского карстового косогора, образовалось 20 провалов диаметром до 7 м и глубиной до 8 м [2]. Карстовые проявления здесь продолжаются до сих пор, о чем свидетельствуют 106 провалов за 100 лет (1893-1993) [3].
Скрупулезные многолетние исследования выполнены В.И.Мартиным и А.И.Смирновым по карстово-спелеологическому районированию Башкортостана, в которых в виде карты отражены карстовые страны, регионы, области и классы карста республики [4]. Исследования, обобщения и анализ инженерно-геологических аспектов карста в республике освещены в диссертации В.И.Мартина [5], а карстоопасность и районирование территории г. Уфы -в диссертации А.И.Травкина [6].
Условия для развития карста
МУЛЮКОВ Эдуард Инсафович
доктор технических наук, профессор,
заведующий кафедрой
строительства и архитектуры
факультета Природообустройства
Башгосагроуниверситета,
заслуженный строитель РБ

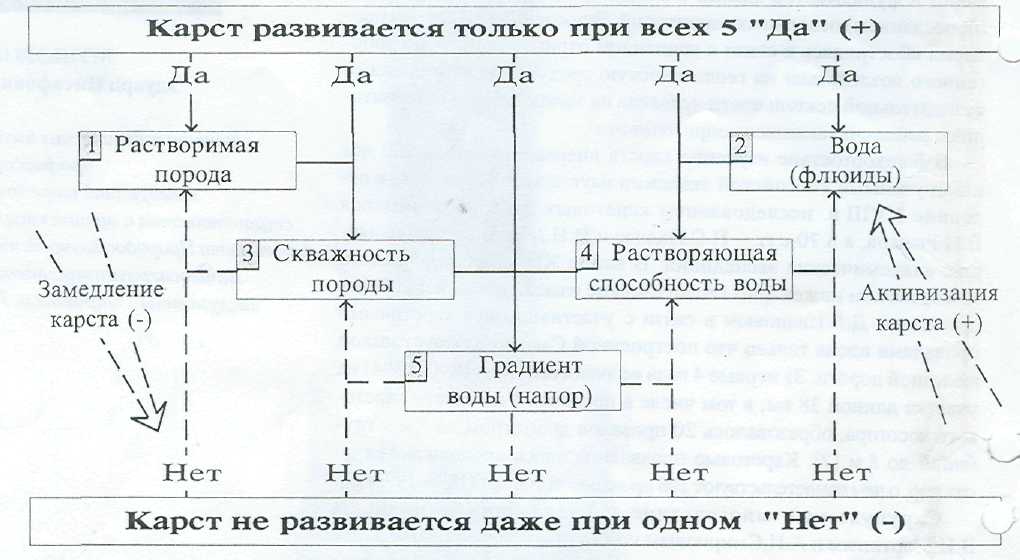

Карст зарождается прежде всего при наличии субстанций этого физико-химического процесса, т.е. растворимой горной породы и воды (флюида). Каждая из них должна обладать свойством, создающим условия для растворения и выноса породы. К
Карстовый процесс и строительное освоение закарстованных территорий РБ
Приведем лишь некоторые примеры повреждений зданий в Уфе и других населенных пунктах Башкортостана, являвшихся объектами наших наблюдений и исследований в 70-80-е гг.
В 1976 г. (май) в п. Михайловка жилой двухэтажный крупноблочный дом претерпел аварийные деформации через 11 лет эксплуатации в результате карстового проседания диаметром 10 м, глубиной 0,4 м.
В 1976 г. (июль) в Уфе в микрорайоне ЦЭС-2 вновь построенный 9-этажный крупнопанельный дом получил недопустимый крен в сторону главного продольного фасада из-за разной несущей способности свайного фундамента стен. Степень аварийности дома резко возросла после обнаружения под домом на глубине 21... 3 6 м на нескольких горизонтах карстовых полостей, ликвидированных в 1977 г. путем нагнетания в них 22 куб. м цементно-песчаного раствора [7].
В 1979 г. (май) «ожила» древняя засыпанная карстовая воронка под зданием по ул. Округ Галле, 9/1 в Уфе, которая при изысканиях не была обнаружена. Это здание, построенное всего 2 года назад, получило повреждение тяжелой степени и было отселено. Только экстренное подведение по нашим решениям дополнительного фундамента и монтаж стальных поясов позволили сохранить его и спасти от возможного локального обрушения [8].
В 1979 г. кинотеатр «Луч», построенный в Уфе в 1953 г., начал деформироваться в результате карстово-суффозионных процессов в основании, происходивших из-за подтопления подземными" водами техногенного типа с территории соседнего ^'«мокрого» предприятия.
В начале 80-х гг. специальные комиссии обследовали и разрабатывали технические решения по усилению подземной и наземной частей старинного здания бывшего библиотечного техникума по ул. Сочинской, получившего аварийные деформации карстового происхождения, начавшиеся еще в 1939 г. Ожидаемые затраты на тампонаж основания и усиление его конструкций превышали остаточную стоимость здания. В 1996 г. здание снесено несмотря на его архитектурную ценность и внешнюю привлекательность.
В 1982 г. (май) на территории нового коллективного сада в 30 км от Уфы (д. Лекаревка) произошел провал диаметром 4,0 м и глубиной 8 м непосредственно под строившимся садовым домом, который обрушился в воронку. Жертв не было.
В 1983 г. (октябрь) корпус № 10 Уфимского приборостроительного завода, построенный в 1964 1-., получил проседание центральной части на 20...30 см, что привело даже к обрыву стальных связей. Проседание было вызвано карстово-суффозионными процессами, активность которых уменьшилась после цементации основания корпуса.
В 1984 г. (сентябрь) в Уфе в 7 м от крупнопанельного жилого 9-этажного дома № 193 по ул. Интернациональной произошел провал диаметром 4,5 м, глубиной более 12 м, в который поместилось 340 куб. м привозного грунта.
В 1984 г. в Уфе жильцы угловых домов по ул. К.Маркса и М.Фрунзе обратились с просьбой обследовать состояние домов, получивших повреждения средней степени вследствие подтопления и активизации карстово-суффозионного процесса на прилегающей территории. [9].
В 1986 г. (апрель) в п. Алексеевка Уфимского района под наружной стеной 2-этажного крупнопанельного дома произошел провал диаметром 2,7 м. Дом получил повреждения легкой степени.
В 1986 г. (август) в Благовещенске по ул. Лобастова, 57 всего в двух метрах от частного деревянного жилого дома произошел провал диаметром около 10 м.
Вышеназванный перечень поврежденных зданий не является исчерпывающим за указанный период и приведен для подтверждения серьезной опасности именно карстопроявлений на дневной поверхности в условиях Башкортостана. Такая обстановка требует учета карстоопасности при любых формах геотехнической деятельности и научного обоснования принимаемых решений, а также при сельскохозяйственном использовании закарстованных территорий.
Особо сложным объектом в геолого-гидрогеологических условиях Уфы является планируемое строительство метрополитена. Для метро глубокого заложения изысканиями ЗапУралТИСИЗа в 1982 г. выявлены неустойчивые закарстованные участки трассы в районе улиц Российской и Ш.Руставели, где чрезвычайно осложнялась бы прокладка тоннеля и его противокарстовая защита. Это послужило поводом для перехода на проектирование метрополитена мелкого заглубления (до 15 м) по обновленной трассе, сориентированной вдоль главной наземной транспортной магистрали, т.е. под пр. Октября. Изыскания (1988 г.) по новой трассе показали в основном благоприятные условия прокладки метро, кроме трех коротких участков,
Вестник Академии наук РБ, 1999, том 4, № 3
таковым относятся трещиноватость (скважность) породы и растворяющая способность поступившей воды, которая должна быть не полностью минерализованной в момент контакта с породой. Процесс способен продолжаться, если возможны отвод минерализованной воды и поступление новых ее порций благодаря градиенту напора. Только наличие этих пяти определяющих и обязательных условий, по нашему мнению, являют собой карст, что изображено на рис. 1. Отсутствие же хотя бы одного условия полностью исключает развитие карста. Техногенное воздействие на геологическую среду (появление кислот, щелочей и других агрессивных флюидов, изменение температуры, напора и т.п.) может активизировать или замедлить естественный ход карстового процесса.
объясняется более высокой растворимостью гипса в воде.
Влияние карста на здания и сооружения
Карстовый процесс сопровождается образованием в недрах земли полостей (пустот), которые, увеличиваясь до критических размеров, начинают «всплывать» по мере обрушения свода. В покрывающих толщах, представленных смесью практически нерастворимых горных пород (чаще всего глинистыми и песчаными грунтами) и сульфатно-карбонатных включений, процесс переходит в карстово-суффозионный. Это способствует продолжению «всплытия» пустот вплоть до дневной поверхности, повреждая здания, сооружения и просто освоенную человеком территорию, что иногда с
Скорость естественного химического разложения предопределяется растворимостью карсту-ющихся пород, которые подразделяются на сульфаты, карбонаты и каменную соль. Сульфаты образуют около 150, а карбонаты более 80 минералов. Каменная соль представлена в основном галитом, т.е. хлористым натрием. Карбонатный карст по литературным данным продвигается на 20... 100 мм за 1000 лет. В условиях гипсового карста этот показатель выше в 100... 130 раз, что
пряжено с большими экономическими последствиями. Такие явления в республике достаточно распространены и происходят регулярно, не всегда попадая в поле зрения специалистов и заинтересованных лиц. Следует отметить, что нам не удалось найти информацию о тяжелых последствиях карстовых происшествий в республике по результатам наблюдений по меньшей мере за последние 3 00 лет, хотя порой экономический ущерб бывает значительным по своим размерам.
Вестник Академии наук РБ, 1999, том 4, № 3
Э.И.Мулюков
где потребуется противокарстовая защита тоннеля. Однако строительство станций метро открытым способом резко осложнится стесненностью города, потребуется перекладка многочисленных коммуникаций, осложнятся условия функционирования наземного транспорта в границах «вытянутого» города, возникнет проблема обеспечения надежности и сохранности существующих зданий, сооружений и коммуникаций вблизи будущей трассы метро.
Распределение карстопроявлений
на дневной поверхности
Башкортостан являет собой, как выше было сказано, образец классического карстового региона, где представлены практически все растворимые породы и все условия для естественного и ускоренного развития карста. В некоторых районах республики растворимые породы выходят на поверхность, изобилующую пещерами, каррами, понорами, колодцами, воронками. Такую яркую картину автор отчетливо наблюдал, например, в д. Ишсево Ишимбайского района, где имеются обширные скопления карстовых воронок. Общее число воронок и других форм карстопроявлений, например вдоль Самаро-Златоустовской железной дороги, составляет более 250, т.е. 36 на 1 кв. км. Это удалось установить благодаря многолетним наблюдениям, столь необходимым для такого важнейшего сооружения, как железная дорога.
В соответствии с нашей классификацией [10] в Уфе 15% отказов оснований и фундаментов происходят по «вине» карста. Повреждения зданий и сооружений реализуются в среднем через 21 год после их возведения, что подтверждено статистическим анализом деформировавшихся зданий, обследованных нами в Уфе за период с 1969 по 1996 год.
В общем случае вероятность повреждения здания из-за отказа основания и фундамента описывается законом Пуассона (законом редких событий). Для Уфы оказалось, что средняя вероятность отказа, т.е. параметр Пуассона р = 2,63• 10'4 (2,63 отказа в год на 10 тыс. зданий). Отказы карстового происхождения составляют, как выше сказано, 15% (0,4 отказа в год), что мы и наблюдаем в Уфе, где около 13 тыс. капитальных зданий, не считая промышленных. Зная параметр Пуассона для Уфы, можно выполнить прогноз отказов ос-
нований и фундаментов с помощью математической модели, учитывающей непрерывность ввода в Уфе новых объектов в эксплуатацию [11]. Прогнозные сведения позволяют обосновать резервирование ресурсов на покрытие возможного экономического ущерба.
Касаясь надежности оснований и фундаментов, уместно обратить внимание на следующее. При отсутствии потенциальной возможности потери геостойкости их надежность должна быть абсолютной на весь усредненный срок службы здания (до 175 лет). В сложных же инженерно-геологических условиях (карст, просадочность и т.п.) требуется принять такую конструкцию фундамента (да и наземной части здания при необходимости), которая исключила бы разрушение здания - от локального вплоть до полного. При отказах же основания на' таких грунтах в локальных участках допускаются только местные повреждения фундамента и стен здания, устранимые ремонтными работами.
О технической мелиорации горных пород и усилении фундаментов
Глубинная мелиорация преимущественно нерастворимых покровных толщ грунтов хорошо разработана, является специальной дисциплиной и может успешно применяться в зависимости от свойств грунтов и используемых реагентов, из которых традиционными являются жидкое стекло и карбамидная смола. -Однако экспертная оценка методов улучшения свойств грунтов, выполненная техническим комитетом № 17 Международного общества по механике грунтов и геотехническом строительству, показывает, что все методы инъекционного химического закрепления грунтов различными реагентами применяются редко [12]. нашей стране интерес к химическому закреплению грунтов в последние годы также резко упал по ряду причин. В Уфе имеется опыт бросовых противо-карстовых работ по защелачиванию основания одного из корпусов Профтехучилища (ул. Нежинская), который впоследствии был демонтирован (1988), так и не будучи выведенным из аварийного состояния после инъекции щелочи.
Тампонаж горных пород цементным молоком заслуживает особого рассмотрения, поскольку этот метод в последние годы иногородними специалистами активно преподносился в качестве универсального противокарстового мероприятия для существующих и вновь проектируемых в г. Уфе
Карстовый процесс и строительное освоение закарстованных территорий РБ
объектов. К сожалению, авторы этого предложения в погоне за объемами работ переоценивают возможности метода, механически перенося его из оптимальной области цементации трещиноватых скальных горных пород в область слабопроницаемых, в т.ч. глинистых грунтов, где не достигаются турбулентный режим движения цементного молока и другие параметры тампонажного процесса.
Естественно, правильное использование цементации в рамках оптимальной области применения и соблюдения требований соответствующих строительных норм приводит к положительным результатам. Примерами этому являются работы по цементации оснований моста через р. Белую (1971) и котельной Тепловозоремонтного завода в Уфе (1980).
Отрицательным примером являются работы по цементации основания здания по ул. Округ Галле, 9/1, которые были предназначены для подавления карстово-суффозионного процесса на глубине 15.. .20 м в районе древней карстовой воронки, но оказались бросовыми, поскольку велись со стороны иногороднего исполнителя халатно, а со стороны заказчика - бесконтрольно. В итоге нагнетаемый цементный раствор заполнил прилегающие к дому подземные коммуникационные лотки и изливался восходящим потоком в подвал здания, после чего в нем образовалась многослойная цементная плита толщиной 0,6-0,8 м. Как и следовало ожидать, такая работа не привела к подавлению карстового процесса.
В 1993 г. БашНИИстроем (с участием автора) для головной проектной организации была разработана концепция строительства Уфимской ТЭЦ-5 на закарстованной территории, включающая технические условия на проектирование и устройство -—оснований и фундаментов, предложения по организации долговременной противокарстовой службы, а также предложения по разработке экспертной системы для диагностики состояния территории, оснований и фундаментов. Этот же институт дал рекомендации по конструктивным решениям, расчету и проектированию фундаментов объектов основного производства. Указанные документы были переданы головной проектной организации. Другие (московские) институты в порядке дополнения к разработанным документам дали предложения по тампонажным работам и карстомо-ниторингу.
Автор выполнил экспертизу технической документации на тампонажные работы в основании
ряда временных сооружении, используемых в период строительства указанной ТЭЦ. Все эти работы были признаны совершенно ненужными.
Определенная вероятность появления локальных отказов фундаментов зданий и сооружений на закарстованных территориях наводит на мысль о необходимости придания их подвально-фундаментной части свойства ремонтопригодности, т.е. возможности усиления, что широко реализуется в различных отраслях техники на основе положений теории надежности. Эта идея была отражена в наших рекомендациях по устройству плитных фундаментов зданий строящейся Уфимской ТЭЦ-5, а также плитного фундамента реконструируемого Башкирского драмтеатра им. М.Гафури. Сущность идеи заключается в закладке вертикальных сквозных так называемых технологических каналов (скважин) при бетонировании фундаментной плиты, которые потом в процессе эксплуатации могут позволить получать информацию о состоянии контактной зоны основания, извлечь пробы грунта и подземной воды. Эти же каналы можно использовать для карстомониториига, т.е. разместить в них датчики и сигнализаторы. Ликвидация воронок и проседаний основания под плитой возможна путем подачи через них заполнителя и других материалов. Технологические каналы в плите подкупают своей простотой исполнения, не мешают армированию плиты, не ослабляют ее и не снижают несущую способность фундамента по грунту.
Ремонтопригодность сборных ленточных фундаментов позволяет легко восстановить несущую способность по нашему техническому решению [13], предусматривающему в сборных фундаментных плитах оставлять отверстия наподобие указанных каналов, а в стенах фундамента - окна (проемы) напротив отверстий, заполняемые малопрочным материалом (тощим бетоном либо кирпичной кладкой на глиняном растворе). При экстренной необходимости усиления либо возвращения провисшего фундамента в прежнее положение эти малопрочные вкладыши удаляются, что создает условия, например, для вдавливания многосекционных сваи до требуемой несущей способности либо заданного сопротивления с немедленным включением свай в работу. При отсутствии же свойства ремонтопригодности фундаментов приходится преодолевать технические сложности, связанные с повышенными материальными и тру-
довыми затратами, что имело место на всех аварийных объектах.
О карстомониторинге
Карстомониторинг рассматривается как частный случай мониторинга природно-технических систем. На рис. 2 показана сложность и многофакторность проблемы. Цель карстомониторинга в общем плане заключается в защите природно-технических систем от неблагоприятных геодинамических явлений карстово-суффозионного типа, предотвращении потерь геостойкости освоенных территорий, в уменьшении ущерба при возможных карстопроявлениях.
Карстомониторинг является особым мероприятием и назначается в обоснованных случаях. Таковым может быть необходимость получения информации о состоянии карстующихся толщ горных пород для принятия упреждающих
оценка будущего состояния природно-техни- ческой системы в период нормативного срока служ- бы зданий и сооружений в режиме техногенного воздействия на геологическую среду;
оценка естественной защищенности и гео- стойкости объектов, в том числе в противокарсто- вом исполнении;
выявление будущих опасных очагов карсто- во-суффозионных процессов и оценка необходи- мости отслеживания состояния территории, осно- ваний и фундаментов собственно зданий, а также фундаментов оборудования.
Для существующих природно-технических систем необходимость карстомониторинга также подлежит обоснованию с учетом результатов фактического состояния территории, зданий и сооружений, имеющих признаки активизации карстово- суффозионных процессов, в том числе выражающихся в соответствующих повреждениях строений и отказах их оснований.
Объекты созидательной
деятельности
человека
(здания, сооружения)
Инженерно-строительное
карстоведеиие
(противокарстовая защита, отказы
оснований)
Техногенные
воздействия на
геологическую среду
КАРСТОМОНИТОРИНГ
(при необходимости)
Закарстованная территория
(изыскания, гидрология,
карстопроявления,суффозия)
мер, исключающих отказ основания объекта, как правило, I или II класса ответственности. При наличии показаний должно быть разработано научно-техническое обоснование необходимости карстомониторинга, которое должно содержать, по крайней мере, следующие основные разделы:
научный анализ и выявление особенностей инженерно-геологической обстановки, техноген- ных объектов и технологических процессов;
разработка физических, химических, физико- химических, математических и других моделей раз вития карста в естественном режиме и при техно- генном воздействии;
В настоящее время карстомониторинг как система взглядов, практических методов реализации и, главное, теоретических обоснований пока не сложился, поскольку в целом проблема в научно-техническом плане только начинает развиваться на базе фактического материала, который накапливается с 70-х гг. На этой стадии отношение к карсту либо остается прежним, т.е. без учета карстоопасности, либо по пословице «у страха глаза велики», т.е. ярче высвечивается, а порой завышается карстоопасность, закладываются мощные противокарстовые фундаменты, усиливаются наземные конструкции, да еще предусматриваются тампонажные работы и вводится
Карстовый процесс и строительное освоение закарстованных территорий РБ
насыщенная сеть приборов, датчиков и индикаторов для наблюдения. Примеры этому в Уфе, к сожалению, имеются.
