10/ 2 Условности в изображении сечений на чертеже

1 Если вид, разрез или сечение представляют симметричную фигуру, допускается вычерчивать половину изображения или немного более половины изображения с проведением в последнем случае линии обрыва

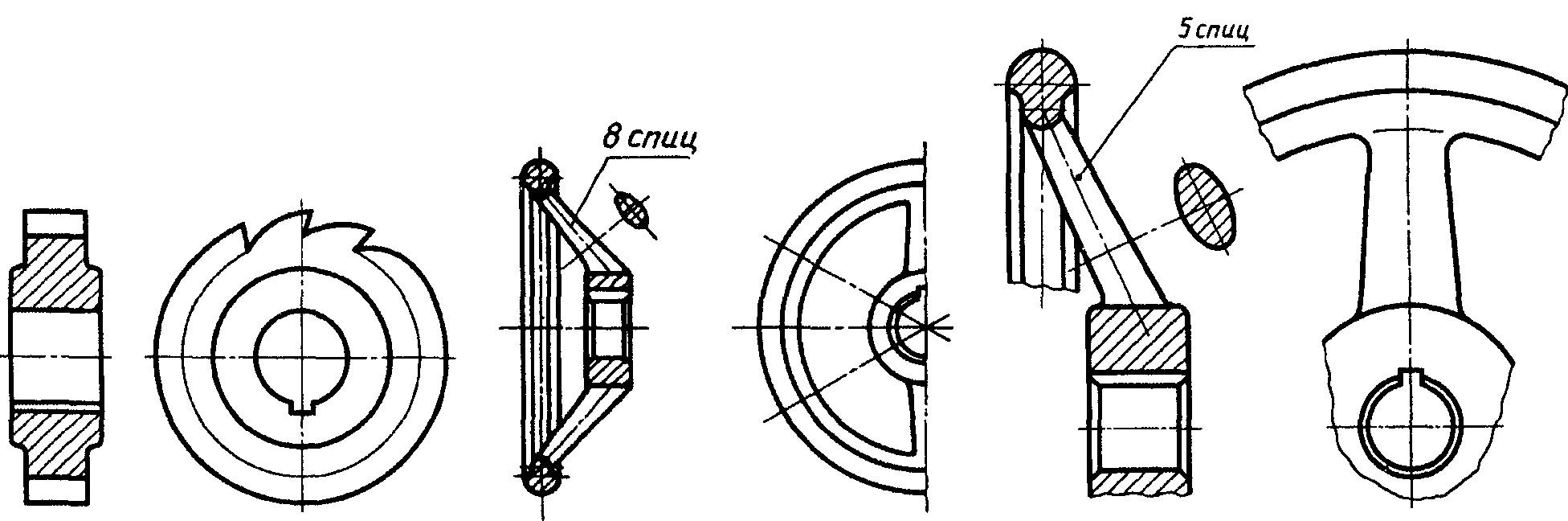

2 Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента (например, одно-два отверстия, черт. 15), а остальные элементы показывают упрощенно или условно (черт. 40).

Допускается изображать часть предмета (черт. 41, 42) с надлежащими указаниями о количестве элементов, их расположении и т. п.

Черт. 40 Черт. 41 Черт. 42

один-два таких элемента (например, одно-два отверстия, а остальные элементы показывают упрощенно или условно

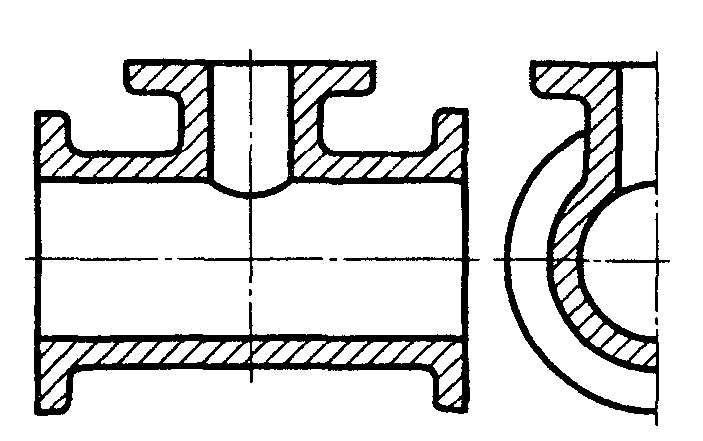

3 На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения.

Например, вместо лекальных кривых проводят дуги окружности и прямые линии (черт. 43, 44).

Черт. 43

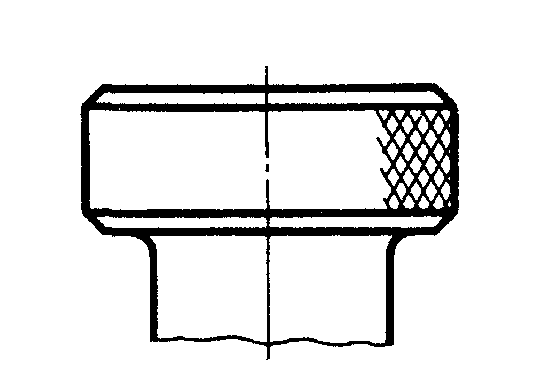

.4 На чертежах предметов со сплошной сеткой, плетенкой, орнаментом, рельефом, накаткой и т. д. допускается изображать эти элементы частично, с возможным упрощением (черт. 57).

Черт. 57

10/3 Пожарная безопасность в слесарной мастерской

При возникновении пожара следует прекратить работу, отключить электроустановки, оборудование, вентиляцию, вызвать пожарную охрану, сообщить руководству организации и приступить к тушению пожара имеющимися средствами пожаротушения.

В слесарной мастерской должны находиться средства пожаротушения (порошковые огнетушители).

Ожог – это повреждение тканей тела, которые непосредственно соприкасались с горячим предметом, паром, горячей жидкостью, электрическим током, кислотой.

Различают три степени ожогов: первая степень – покраснение кожи, вторая – появление пузырей, третья – омертвление и обугливание тканей.

При небольших ожогах (первой степени) оказывается первая помощь с применением очищающих средств.

Нельзя делать компресс с маслом или какой-либо мазью, так как это может привести к дальнейшему раздражению или к заражению, что потребует длительного лечения.

Обожженное место следует забинтовать стерильным бинтом. Пострадавшего с ожогами первой, второй и третьей степени нужно немедленно направить в больницу.

В слесарной мастерской должны находиться средства пожаротушения (порошковые огнетушители).

Билет №11

11/1 Назначение охлаждающей жидкости при сверлении

При сверлении происходит сильный разогрев сверла и обрабатываемого материала из-за трения. В месте сверления температура может достигать нескольких сотен градусов Цельсия.

При сильном разогреве материал может начать гореть или плавиться. Многие стали при сильном разогреве теряют твердость, в результате режущие кромки стальных свёрл быстрее изнашиваются, из-за чего трение только усиливается, что, в итоге, приводит к быстрому выходу свёрл из строя. .

Для борьбы с разогревом и трением применяют (СОЖ) смазочно-охлаждающую жидкость, которую подают к месту резания. СОЖ смазывает, что уменьшает трение и отводит тепло.
