2.2. Розробка схеми, розрахунок і вибір елементів силової електропроводки.
Виконую розрахунок силової електропроводки до Тепловентиляторів ТВ-12
P1=3,2/5,3 кВт
I1=8,9/11 А
Kі=7,5
P2=3,2/5,3 кВт
I2=8,9/11 А
Kі=7,5

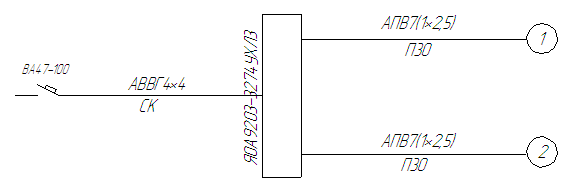

Проводку до двигуна №1 буду виконувати проводом АПВ прокладеного в трубах.
Приймаю: АПВ7(1х2,5)
Ідоп = 19 А > I1 = 11 A
Проводку до другого двигуна виконую аналогічно.
Промисловістю випускаються НКП для керування тепловентиляторами.
Вибираю НКП: Я О А 9 2 03 – 32 7 4 УХЛ 3
1 2 3 4 5 6 7 8 9 10 11
Ящик
Одностороннє обслуговування
Для сільського господарства
НКП автоматичного регулювання,керування спец. електроприводами
Керування двохшвидкісними двигунами
Порядковий номер розробки
Номінальний струм 16 А
Напруга головного кола 380 В
Напруга кола керування 220 В
Помірний холодний клімат
Категорія розміщення , зовні
Визначаємо струми магістралі :
Ін.маг = І1н + І2н = 11 + 11 = 22 А
Імакс.маг = І1н + І2пуск = І1н + І2н * Кі = 11 + 11 * 7,5 = 93,5 А
Магістральну лінію будемо виконувати кабелем АВВГ відкрито на скобах.
Приймаємо: АВВГ 4х4
Ідоп = 27 А > Ін.маг = 22 А
Передбачаю установку на вводі в приміщення пункта розподільчого
ПР11-1060 з лінійними автоматичними вимикачами ВА47-100 3Р 25 А
Приймаю : ВА47-100 3Р 25 А
Ін.а = 100 А > Ін.маг = 22 А
Ін.т.р. = 25 А > Iн.маг =22 А
Іе.м.р. = Кі * Ін.т.р. = 10 * 25 = 250 А > 1,65 * Ін.маг = 1,65 * 93,5 = 152,4 А
ВА47 – 100 3Р 25 А
1 2 3 4
Тип корпуса, серія
Номінальний струм, А
Кількість полюсів
Струм теплового розчіплювача
Вибраний автоматичний вимикач буде захищати і магістральний кабель.
Розрахунок силових електропроводок до інших споживачів виконую аналогічно і результати розрахунків заношу до розрахунково - монтажної таблиці на аркуші №1 Графічної частини.
2.3. Визначення розрахункового навантаження на вводі об’єкта. Розрахунок і вибір елементів ввідно-розподільчого пристрою.
Для визначення розрахункового навантаження на вводі (визначення максимальної потужності на вводі) необхідно скласти графік роботи технологічного обладнання (Таблиця 2.4.) найбільш навантаженої робочої зміни. Для правильного складання графіка необхідно чітко знати технологічний процес, який відбувається на даному сільськогосподарському підприємстві (або на даному об’єкті ).
Сільськогосподарські об’єкти, які відносяться до споживачів першої категорії, повинні отримати живлення від двох незалежних джерел, а це означає, що такі приміщення повинні облаштовуватися двома вводами з вибором відповідних ввідно-розподільчих пристроїв.
На основі графіка роботи технологічного обладнання виконується графік електричних навантажень об’єкта і по ньому визначається максимальна потужність Рмах/кВт/ на вводі.
Таблиця 2.4. Графік роботи технологічного обладнання
Технологічні операції |
Назва,тип машини |
Макси-мальна потужність ,кВт |
Тривалість робочої зміни,год. |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Обігрів |
Тепловенти-лятори ТВ-12 |
10.6 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
Вентиляція |
Комплект витяжних вентиляторів КЛІМАТ-47М-01 |
15 |
|
|
|
|
|
|
|
Корморозда-вання |
Кормороздавач КС-1.5 |
2,13 |
__ |
|
|
__ |
|
|
__ |
Гноєприби-рання |
Гноєприби-ральний транспортер |
1.8 |
|
__ |
|
|
|
__ |
|
Освітлення |
__ |
5,5 |
__ |
__ |
__ |
__ |
__ |
__ |
__ |
22.63 22.3 20.5 22.63 20.5 22.3 22.63

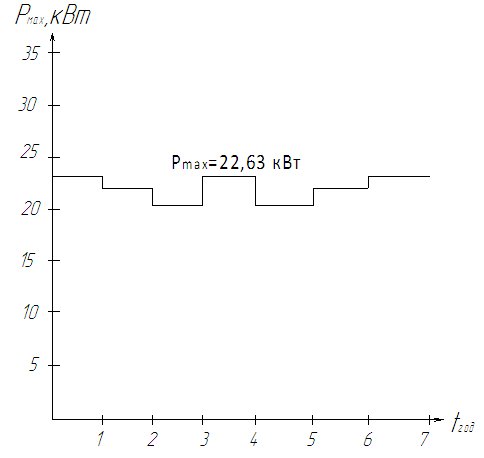

На основі графіка роботи технологічного обладнання складаю графік електричних навантажень.
Визначаю повну потужність та струм вводу
=
Івводу =45,7 А
Перемичку між ЯУР-100М і ПР11-1060 виконую кабелем АВВГ 4х16
Ідоп =60 А > Iвводу = 45,7 А
На вводі в приміщення передбачаю установку ящика облікового з рубильником ЯУР-100М
ЯУР -100 М
1 2 3
Ящик обліковий з рубильником
Номінальний струм, А
Лічильник прямого включення
ПР 11-1 060
1 2 3 4
Пункт розподільчий
Серія
Вмонтоване виконання
Номер схеми розподільчого пункту
Ввод в приміщення свинарника виконуємо самонесучим ізольованим проводом AsXSn 4х16
