6.Способ пересечения створов
В этом способе положение точки К определяют при пересечении створов Т1Т'1 и Т2Т'2. Створы на местности задают точками их пересечения с опорными сторонами. Положение точек T1, Т2 определяют горизонтальными проложениями d1 и d2 от опорной точки В по опорным линиям ВА и ВС, а точек Т'1, Т'2 — d'1, d'2 от опорной точки Е по линиям EF и ED. Способ пересечения створов (рис. 1.52) обычно используют для выноса в натуру труднодоступных точек, когда использование других методов затруднено.

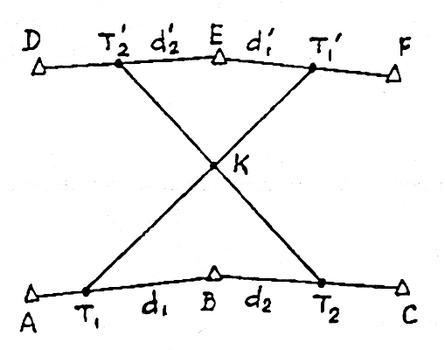

Рис. 1.52. Пересечение створов
Преимущество этого способа в том, что створы T1 Т'1 и Т2 Т'2 и точку К легко восстановить, что обеспечивает оперативный контроль точки К в процессе строительства при минимальном объеме геодезических работ.
Средняя квадратическая ошибка Мк положения точки К зависит от средних квадратических ошибок m1 и m2определения створов и угла γ, под которым эти створы пересекаются
При mx = my = 5мм, γ = 90° Мк = 7,1 мм
7.Способ бокового нивелирования
Этот способ часто применяют для выноса осей при детальной разбивке и для установки строительных конструкций в проектное положение (рис. 1.53). Пересечение К линии АВ с конструкцией определяют следующим образом. От точек А и В по перпендикуляру к АВ откладывают отрезки l и получают точки А', В' и линию А'В', параллельную АВ. Над точкой А' устанавливают теодолит, приводят его в рабочее положение и перекрестие нитей наводят на точку В'. К конструкции в горизонтальном положении устанавливают рейку и перемещают ее так, чтобы отсчет по ней был равен l. Пятка рейки даст положение точки К. Подобным образом определяют и положение точки К'.
Рис. 1.53. Боковое нивелирование
Основными ошибками бокового нивелирования являются:
ошибка mств разбивки параллельного створа;
ошибка mц центрирования теодолита и визирной цели в точках A' и В';
ошибки установки рейки mу;
ошибки отсчета по рейке m0.
Общая средняя квадратическая ошибка
При mств = 1,5 мм, mц = 1 мм, mу = 1,2 мм, m0 = 1,1 мм;
