Определение объемов основных видов строительно-монтажных работ по гидроузлу с разбивкой по объектам
Вычисление объемов основных СМР работ приведено в таблице 1.
Для определения объемов работ по грунтовой плотине будем использовать графоаналитический метод. Вычислим объем работ в предположении, что плотина однородная:
Sо = S4 = 0
S1 = 0,5(8 + 21)*4,4 = 63,8 м2
S2 = 63,8 + 0,5(24 + 35)*4,6 = 63,8 + 135,7 = 199,5 м2
S3 = 199,5 + 0,5(41 + 68)*9 = 199,5 + 490,5 = 690 м2
= *110 + *50 = 10092 м3
= *175 + *145 + *130 + *90 = 113540 м3
Sо = S4 = 0
S1 = 1,7*5 = 8,5 м3
S2 = 1,7*6 = 10,2 м3
S3 = 1,7*16 = 27,2 м3
= *110 + *50 = 468 м3
= *175 + *145 + *130 + *90 = 5755 м3
Sо = S6 = 0
S1 = 1,7*5*2 = 17 м3
S2 = 1,7*6*2 = 20,4 м3
S3 = 1,7*16*2 = 54,4 м3
S4 = 40*0,5 = 20 м3
S5 = 1,7*5* = 8,5 м3
= *110 + *50 = 1870 м3
= *175 + *145 + *130 + *90 + *20 + *20 + = 12780 м3
Таблица 1 Сводная таблица подсчета объемов работ по объектам |
|||||
Объект |
соор. |
Наименование работ |
ед. изм. |
кол-во |
вычисление |
1 |
2 |
3 |
4 |
5 |
|
Подготовительные работы |
Производственно-техническая база |
подъездные пути |
км |
|
|
ж/д постоянные |
км |
|
|
||
ж/д временные |
км |
|
|
||
авто/д постоянные |
км |
|
|
||
авто/д временные |
км |
|
|
||
мосты временные |
м |
|
|
||
ЛЭП постоянные |
км |
|
|
||
ЛЭП временные |
км |
|
|
||
постоянные поселки |
м2 |
|
|
||
поселки временные |
м2 жилпл. |
|
|
||
поселки из передвижных домов |
м2 жилпл. |
|
|
||
ПТБ |
м3 стр. куб. |
|
|
||
бетонное хозяйство |
м3 стр. куб. |
|
|
||
Перемычки |
1 очереди |
насыпи морены |
м3 |
58760 |
= 0,5*(6 + 35)*5,3*200 = 21730 = 0,5*(6 + 45)*6,6*2/3*180 = 20200 = 0,5*(6 + 45)*6,6*100 = 16830 |
из полезных выемок |
м3 |
19277 |
= водосл. пл. |
||
разборка перемычек |
м3 |
37795 |
Vразб = 58760 - 0,5*21730 – 0,5*20200 |
||
2 очереди |
насыпи морены |
м3 |
11250
|
= 0,5*20200 = 10100 = 0,5*(3 + 8,5)*2*100 = 1150 |
|
из полезных выемок |
м3 |
11250 |
разборка перемычек 1 очереди |
||
разборка перемычек |
м3 |
11250 |
= 10100 + 1150 |
||
Водоотлив |
первоначальная откачка котлована |
м3 |
46135 |
Wвод = 40*65*(100,5 – 98,7) + 53*70*(100,5 – 93,8) + 38*23*(100,5 - 94) = 35218 Wгэс = 13*30*(100,5 - 95) + 23*30*(100,5 – 90,5) + 78*16*(100,5 - 99) = 10917 |
|
водопонижение |
м3 |
4614 |
W = 0,1*46135 |
||
Водосливная плотина |
Снятие растительного слоя |
м3 |
2285 |
= 45*70*0,2 = 630 = 58*75*0,2 = 870 = 42*28*0,2 = 235 = 50*55*0,2 = 550 |
|
выемка мягкого грунта |
м3 |
19277 |
= 45*70*(105 - 103) = 6300 = 58*75*(104 – 102) = 8700 = 42*28*(100 - 98) = 2352 = 50*55*(99 – 98,3) = 1925 |
||
выемка скального грунта |
м3 |
44356 |
= 40*65*(103 – 98,7) = 11180 = 53*70*(102 – 94) = 29680 = 38*23*(98-94) = 3496 |
||
Дренаж под водобой |
м3 |
157,5 |
Vдр = 0,2*2,5*35*9 |
||
монолитный ж/б 1 оч. до Вр.пор = 99,8 |
м3 |
9330 |
Vбыка1 = 18,5*6*2*2 = 444 - Vбыка2 = 0,5(9,2 + 6,9)*4*2 = 64 Vустоя = 18,5*6*5,1*2 = 1132 Vпл1 = 18,5*6*8*3 = 2264 - Vпл2 = 0,5*3,5*5,5*8*3 = 231 Vподп.ст. = 0,5*(8 + 5,1)*1,1*66*2 = 951 Vподп.ст. = 0,5*(5,1 + 4)*4,2*66*2 = 2523 Vводобоя = 28*35*(96,3 – 93,8) = 2450 - Vската = 0,5*6,6*1,5*28 = 139 |
||
монолитный ж/б 2 оч. от Вр.пор. до Гр.пл. |
м3 |
6221 |
Vбыка1 = 18,5*15,2*2*2 = 1125 Vбыка2 = 0,5(5,5 + 9,4)*4*2*2 = 119 Vустоя = 18,5*5*2*2 = 370 Vустоя = 0,5*(5,1 + 2)*10,2*18,5*2 = 1340 Vпл1 = 0,5*(10 + 4)*10,2*8*3 = 1714 - Vпл2 = 0,5*(5,7 + 1)*7,5*8*3 = 603 Vподп.ст. = 2*2*22*2 = 176 Vподп.ст. = 15*11*6*2 = 1980 |
||
металлоконструкции |
т |
134,5 |
Рмк = 1,2* 1,2* + 2,0*24
|
||
подъемно-транспортное оборудование |
т |
27 |
Рпто = 0,6* = 0,6* |
||
обратная засыпка |
м3 |
7596 |
Vобр.зас. = 6*20*(107 – 98,7)*2 + 22*25*(106 - 94) |
||
Грунтовая плотина |
левобережная часть |
Снятие растительного слоя |
м3 |
840 |
= 60*140*0,5*0,2 |
выемка аллювия |
м3 |
4388 |
= 140*3*(10,4 + 12,1)/2 |
||
насыпи камня |
м3 |
7754 |
= 10092 – 1870 - 468 |
||
переходные слои |
м3 |
1870 |
= 1870 |
||
экран из морены |
м3 |
468 |
= 468 |
||
обратная засыпка |
м3 |
5040 |
= 140*6*3*2 |
||
правобережная часть и русло |
Снятие растительного слоя |
м3 |
3200 |
= 80*200*0,2 |
|
выемка аллювия |
м3 |
13500 |
= 200*3*(10,4 + 12,1) |
||
насыпи камня |
м3 |
95005 |
= 113540 – 12780 - 5755 |
||
переходные слои |
м3 |
12780 |
= 12780 |
||
экран из морены |
м3 |
5755 |
= 5755 |
||
обратная засыпка |
м3 |
7200 |
= 200*6*3*2 |
||
Водоприемник |
Снятие растительного слоя |
м3 |
367 |
= 32*30*0,2 = 192 = 35*25*0,2 = 175 |
|
выемка мягкого грунта |
м3 |
918 |
= 35*25*(113 – 112,5) = 438 = 32*30*(115 – 114,5) = 480 |
||
выемка скального грунта |
м3 |
7948 |
= 35*25*(112,5 – 110,0) = 2188 = 32*30*(114,5 - 108,5) = 5760 |
||
монолитный ж/б |
м3 |
425 |
Vбет.раб. = 20*10*1,5 + 1*5*10 + 2*0,5*1,5*5*10 = 300 + 50 + 75 |
||
металлоконструкции |
т |
58 |
Рмк = 1,2* 1,2* + 2,0*16 |
||
подъемно-транспортное оборудование |
т |
9 |
Рпто = 0,6* = 0,6* |
||
обратная засыпка |
м3 |
2534 |
Vобр.зас. = 6*2*32*(115 – 108,4) |
||

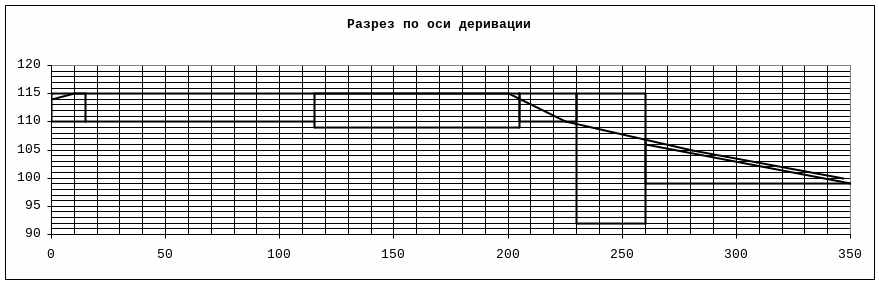

деривационный канал |
Снятие растительного слоя |
м3 |
744 |
= 28*60*0,2 = 336 = 0,5*(32 + 70)*40*0,2 = 408 |
|
выемка мягкого грунта |
м3 |
5580 |
= 28*60*(115 – 113,5) = 2520 = 0,5*(32 + 70)*40*(115 – 113,5) = 3060 |
||
выемка скального грунта |
м3 |
9310 |
= 60*17*(113,5 - 110) = 3570 = 0,5*(17 + 65)*40*(113,5 - 110) = 5740 |
||
крепление откосов |
м3 |
154 |
Vкр = (60 + 50)*2*3,5*0,2 |
||
отстойник |
Снятие растительного слоя |
м3 |
2340 |
Vраст.сл. = 90*130*0,2 |
|
выемка мягкого грунта |
м3 |
17550 |
= 90*130*(115 – 113,5) |
||
выемка скального грунта |
м3 |
59670 |
= 90*130*(113,5 – 108,4) |
||
монолитный ж/б |
м3 |
10930 |
= 9*90*1*2 + 90*90*0,2 = 1620 + 1620 = 3240 = 90*0,5*1*6 + 90*1,5*6*7 + 9*2*4,5*10 + 9*1*4,5*12 = 270 + 5670 + 810 + 486 = 7236 = 45*1*10 = 450 |
||
металлоконструкции |
т |
194 |
Рмк = 1,2* 1,2* + 2,0*84 |
||
подъемно-транспортное оборудование |
т |
12 |
Рпто = 0,8* = 0,6* |
||
обратная засыпка |
м3 |
18006 |
Vобр.зас. = 10*108*2*(115 – 108,4) + 25*30*(115 – 110) |
||
Здание ГЭС |
Снятие растительного слоя |
м3 |
592 |
= 40*33*0,2 = 264 = 78*21*0,2 = 328 |
|
выемка мягкого грунта |
м3 |
4701 |
= 17*34*(110 – 108,5) = 867 = 27*34*(108 – 106,5) = 1377 = 78*21*(103,5 – 102) = 2457 |
||
выемка скального грунта |
м3 |
20049 |
= 13*30*(108,5 – 95) = 5265 = 23*30*(106,5 – 90,5) = 11040 = 78*16*(102 - 99) = 3744 |
||
монолитный ж/б |
м3 |
8400 |
Vбет.раб. = 0,5*b*h*l = 0,5*28*20*30 |
||
шатровые помещения машинного зала |
м3 стр. куб. |
6720 |
Vшатр. = 8*b*l = 8*28*30
|
||
металлоконструкции |
т |
64 |
Рмк = 0,01*Nгэс = 0,01*3185,5*2 |
||
подъемно-транспортное оборудование |
т |
637 |
Рпто = 0,1*Nгэс = 0,1*3185,5*2 |
||
силовое оборудование |
т |
75 |
по табл. для ПЛ-15-В-280 |
||
обратная засыпка |
м3 |
1116 |
Vобр.зас. = 6*5*30 + 4*1,5*(13 + 23) |
