3. Устройство нефтебаз и нефтеперекачивающих станций
Нефтебазами называются предприятия, состоящие из комплекса сооружений и установок, предназначенных для приема, хранения и отпуска нефтепродуктов потребителям. Основное назначение нефтебаз — обеспечить бесперебойное снабжение промышленности, транспорта, сельского хозяйства и других потребителей нефтепродуктами в необходимом количестве и ассортименте; сохранение качества нефтепродуктов и сокращение до минимума их потерь при приеме, хранении и отпуске потребителям.
Размещение объектов на территории нефтебазы должно обеспечивать удобство их взаимодействия, рациональное использование территории, минимальную длину технологических трубопроводов, водоотводящих (канализационных), водопроводных и тепловых сетей при соблюдении всех противопожарных и санитарно-гигиенических требований. Территория нефтебазы в общем случае разделена на зоны (производственная, подсобная, резервуарный парк) и участки (рис. 1.1).
Производственная зона включает участки:
1) железнодорожных операций;
2) водных операций;
3) автомобильных операций.
Подсобная зона включает участки:
1) очистных сооружений;
2) водоснабжения и противопожарной защиты;
3) подсобных зданий и сооружений;
4) внешнего энергоснабжения;
5) административно-хозяйственных зданий и сооружений.
Резервуарный парк представляет собой участок хранения нефтепродуктов.
На участке железнодорожных операций размещаются сооружения для приема и отпуска нефтепродуктов по железной дороге.
В состав объектов этого участка входят:
а) железнодорожные тупики;
б) сливоналивные эстакады для приема и отпуска нефтепродуктов;
в) нулевые резервуары, располагающиеся ниже железнодорожных путей;
г) насосные станции для перекачки нефтепродуктов из вагонов-цистерн в резервуарный парк и обратно;
д) лаборатории для проведения анализов нефтепродуктов;
е) помещение для отдыха сливщиков и наливщиков (операторная);
ж) хранилища нефтепродуктов в таре;
з) площадки для приема и отпуска нефтепродуктов в таре.

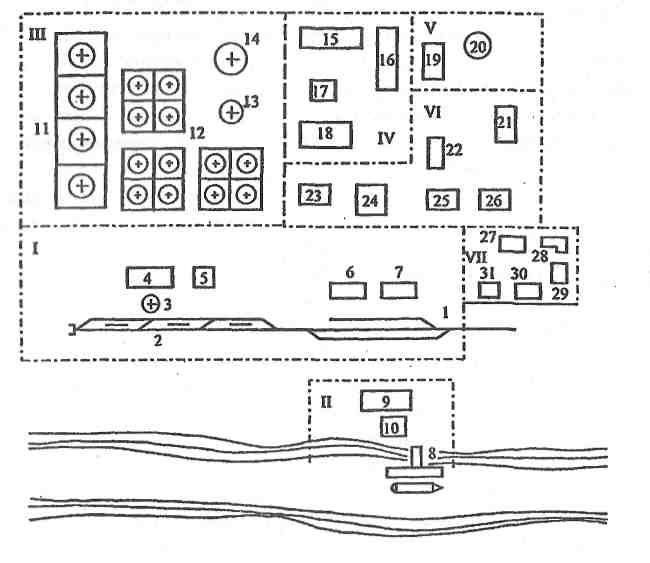

Р ис. 1.1. Схема разбивки территории нефтебазы на зоны:
I — зона железнодорожных операций; II — зона водных операций;
III — зона хранения; IV — оперативная зона; V — зона очистных сооружений; VI — зона вспомогательных операций; VII — административно-хозяйственная зона; 1 — железнодорожный тупик; 2 — железнодорожная сливоналивная эстакада; 3 — нулевой резервуар; 4 — насосная; 5 — лаборатория; 6 — операторная; 7 — хранилище нефтепродуктов в таре; 8 — причал; 9 — насосная; 10 — операторная; 11 — резервуарный парк светлых нефтепродуктов; 12 — резервуарный парк темных нефтепродуктов; 13 — мерник; 14 — резервуар пожарного запаса воды; 15 — автоэстакада; 16 — разливочная и расфасовочная; 17 — склад для хранения расфасованных нефтепродуктов; 18 — склад для тары; 19 — нефтеловушка; 20 — шламонакопитель; 21 — котельная; 22 — трансформаторная подстанция; 23 — водонасосная; 24 — мехмастерские; 25 — склад материалов, оборудования и запасных частей; 26 — конторы грузовых операций;27 — пожарное депо; 28 — конторы; 29 — проходная;
30 — здание охраны; 31 — гараж
Нефтеперекачивающие (насосные) станции подразделяются на головные (ГНПС) и промежуточные (ПНПС). Головная нефтеперекачивающая предназначается для приема нефти с установок её подготовки на промысле или из других источников и последующей закачки нефти в магистральный нефтепровод. Промежуточные станции обеспечивают поддержание в трубопроводе напора, достаточного для дальнейшей перекачки.
Объекты, входящие в состав ГНПС и ПНПС, можно условно подразделить на две группы: первую – объекты основного (технологического) назначения и вторую – объекты вспомогательного и подсобно-хозяйственного назначения.
К объектам первой группы относятся: резервуарный парк; подпорная насосная; узел учёта нефти с фильтрами; магистральная насосная; узел урегулирования давления и узлы с предохранительными устройствами; камеры пуска и приёма очистных устройств; технологические трубопроводы с запорной арматурой.
К объектам второй группы относятся: понижающая электроподстанция с распределительными устройствами; комплекс сооружений, обеспечивающих водоснабжение станции; комплекс сооружений по отводу промышленных и бытовых стоков; котельная с тепловыми сетями; инженерно-лабораторный корпус; пожарное депо; узел связи; механические мастерские; мастерские ремонта и накладки контрольно-измерительных приборов (КИП); гараж; складские помещения; административно-хозяйственный блок и т.д.
На головных нефтеперекачивающих станциях осуществляются следующие технологические операции: приём и учёт нефти; краткосрочное хранение нефти в резервуарах; внутристанционные перекачки нефти (из резервуара в резервуар); закачка нефти в магистральный трубопровод; пуск в трубопровод очистных и диагностических устройств. На ГНПС может производиться подкачка нефти из других источников поступления, например, из других нефтепроводов или попутных нефтепромыслов.
На промежуточных нефтеперекачивающих станциях происходит повышение напора транспортируемой нефти с целью обеспечения её дальнейшей перекачки. При работе ПНПС “из насоса в насос” (т.е режиме, при котором конец предыдущего участка нефтепровода подключен непосредственно к линии всасывания насосов следующей НПС) промежуточные НПС не имеют резервуарных парков; в других случаях, когда перекачка ведется через резервуары или с подключенными резервуарами такие парки на ПНПС имеются. На ПНПС устанавливаются также системы сглаживания волн давления и защиты от гидравлических ударов.
Как правило, магистральные нефтепроводы разбивают на так называемые эксплуатационные участки с протяженностью 400 – 600 км, состоящие из 3 – 5 участков, разделенных ПНПС, работающих в режиме “из насоса в насос”, и, следовательно, гидравлически связанных друг с другом. В то же время эксплуатационные участки соединяются друг с другом через резервуарные парки, так что в течение некоторого времени каждый эксплуатационный участок может вести перекачку независимо от соседних участков, используя для этого запас нефти своих резервуаров.
