2 Расчет усилительного каскада оэ по постоянному току
Исходные данные:
Ku-u: 23
f, кГц: 20-200
Rг, Ом 50
Uвх,, В 0,05-0,1
Rн, кОм 0,9
Выбираем точку покоя каскада:
Uвх=0,1 В
Для исключения возможных искажений сигнала, параметры Uкэп и Iкп должны удовлетворять условиям:
Uкэп>Uвых.т.+ΔUкэ
Iкп>Iкт+Iкэ0max ΔUкэ=1 В
Выбираем низкочастотный транзистор.
Основные характеристики транзистора КТ104Б:
Предельная частота передачи тока 5 мГц
Статический коэффициент передачи тока h21э =20…80 при Iк=1 мА
Сопротивление базы 280 Ом
Входное сопротивление в режиме малого сигнала ОЭ 120 Ом
Мощность на коллекторе 150 мВт
Напряжение коллектор-база максимальное 15 В
Ток коллектора 50 мА
Максимальная температура переходов 150°С

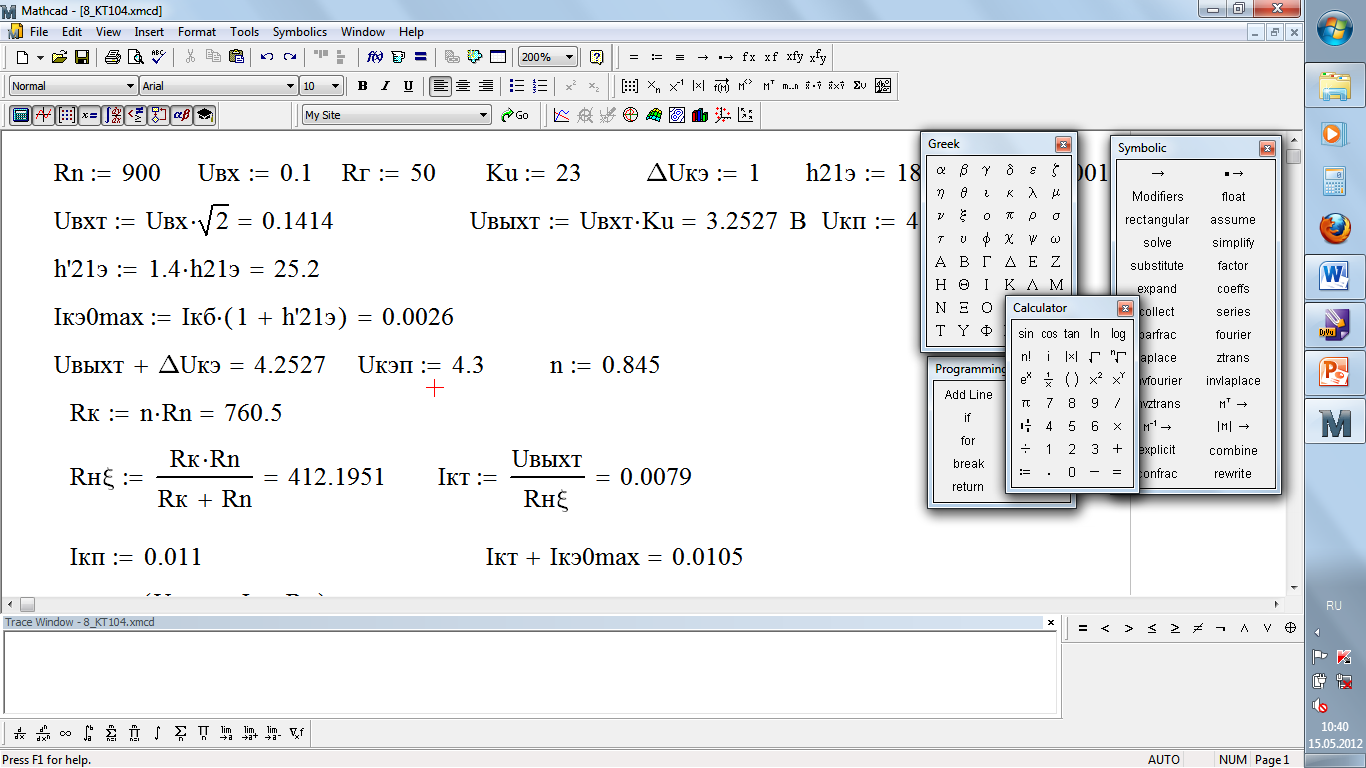

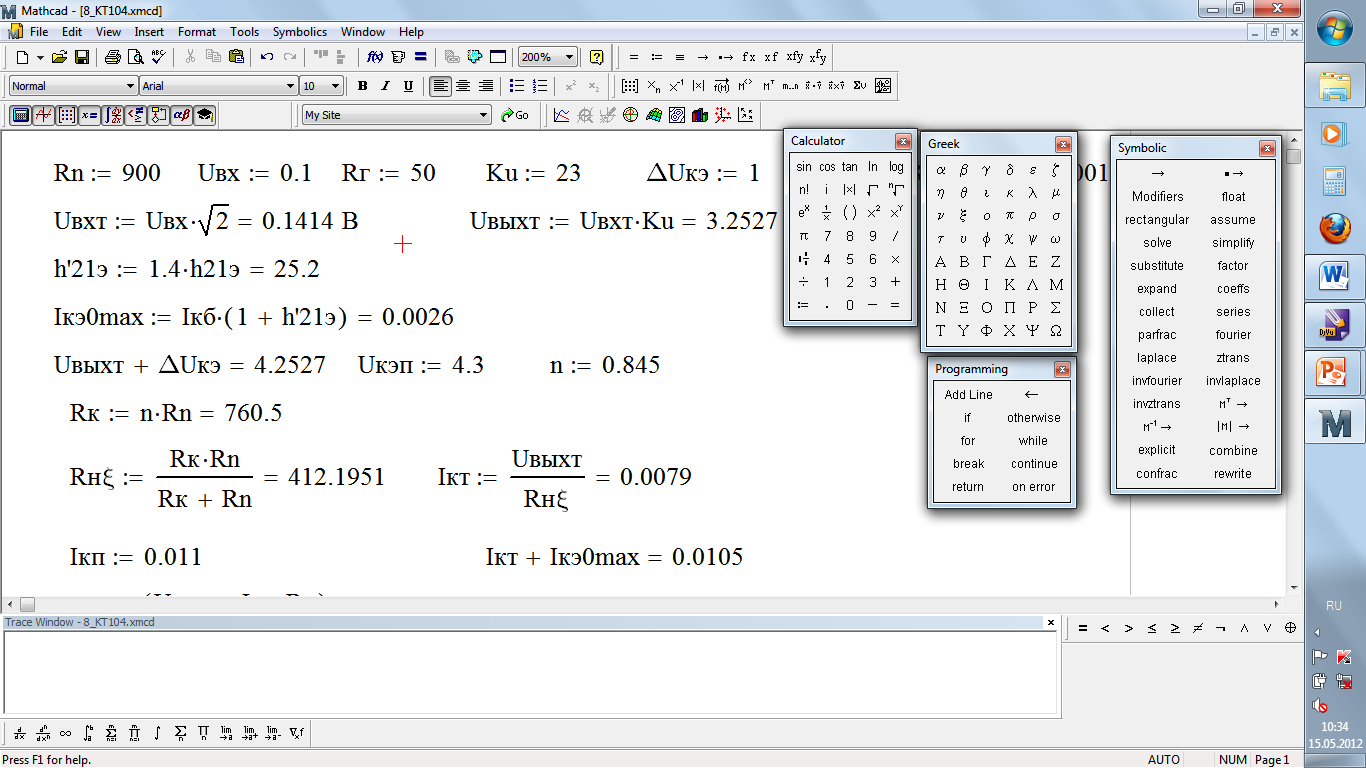

Рассчитаем Iкэ0max:
Из-за небольшого коэффициента усиления Ku-u =23, Rк берем как 0,845Rн
Rк=760,15 Ом
тогда Uкэп=4.3 В
тогда Iкп=0.11 А

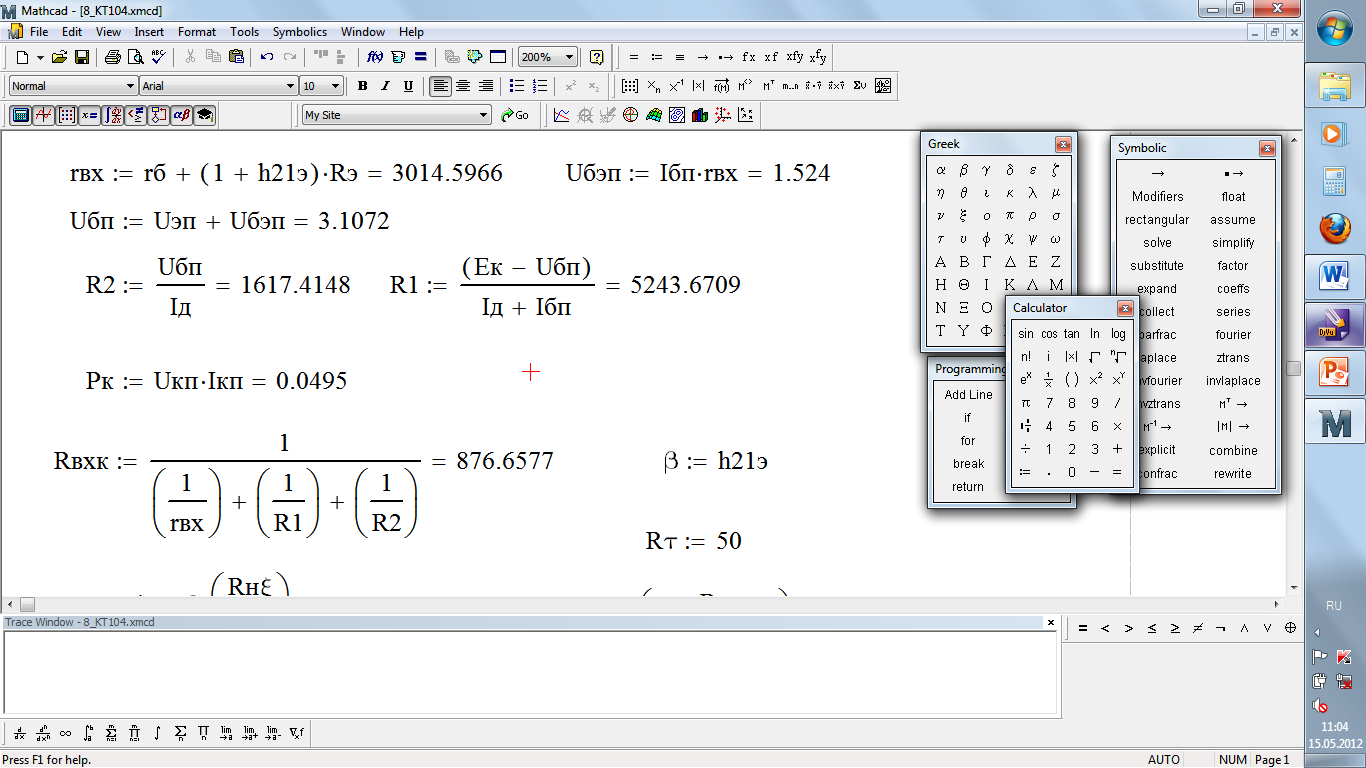

Остальные расчеты по постоянному току:
Проверка расчетных параметров.
Максимальная рассеиваемая мощность:
Pк=Uкп∙Iкп=49,5 мВт <150 мВт
Uкэп>Uвых.т+ΔUкэ 4,3 В >3,2527 В+1 В
Iкп>Iкт+Iкэ0max 0,011 В >0,0079 А+0,0026 А
3 Расчет усилительного каскада оэ по переменному току
К.П.Д. каскада = 14,21%
Расчетный коэффициент усиления по напряжению Ku=26,6
Мощность, потребляемая от источника питания Pист=124,9 мВт
4 Расчет усилительного каскада с помощью ewb и сравнение экспериментальных результатов с результатами аналитического расчета
Для проверки использовался транзистор 2N2218.
Экспериментальный коэффициент усиления каскада по напряжению Ku=Uвх/Uвых=237,7 мв/9,9 мв=24

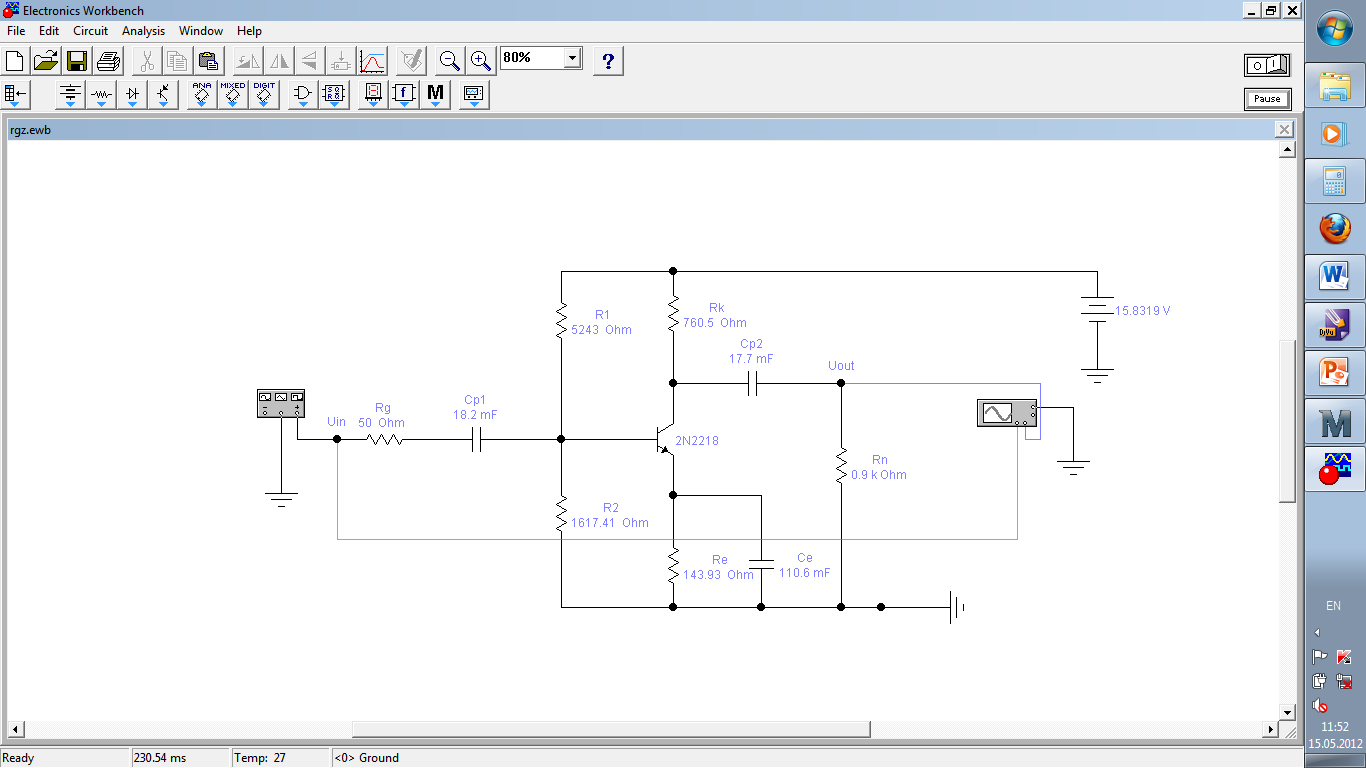

Рисунок 2 – Схема усилителя ОЭ в EWB5.12

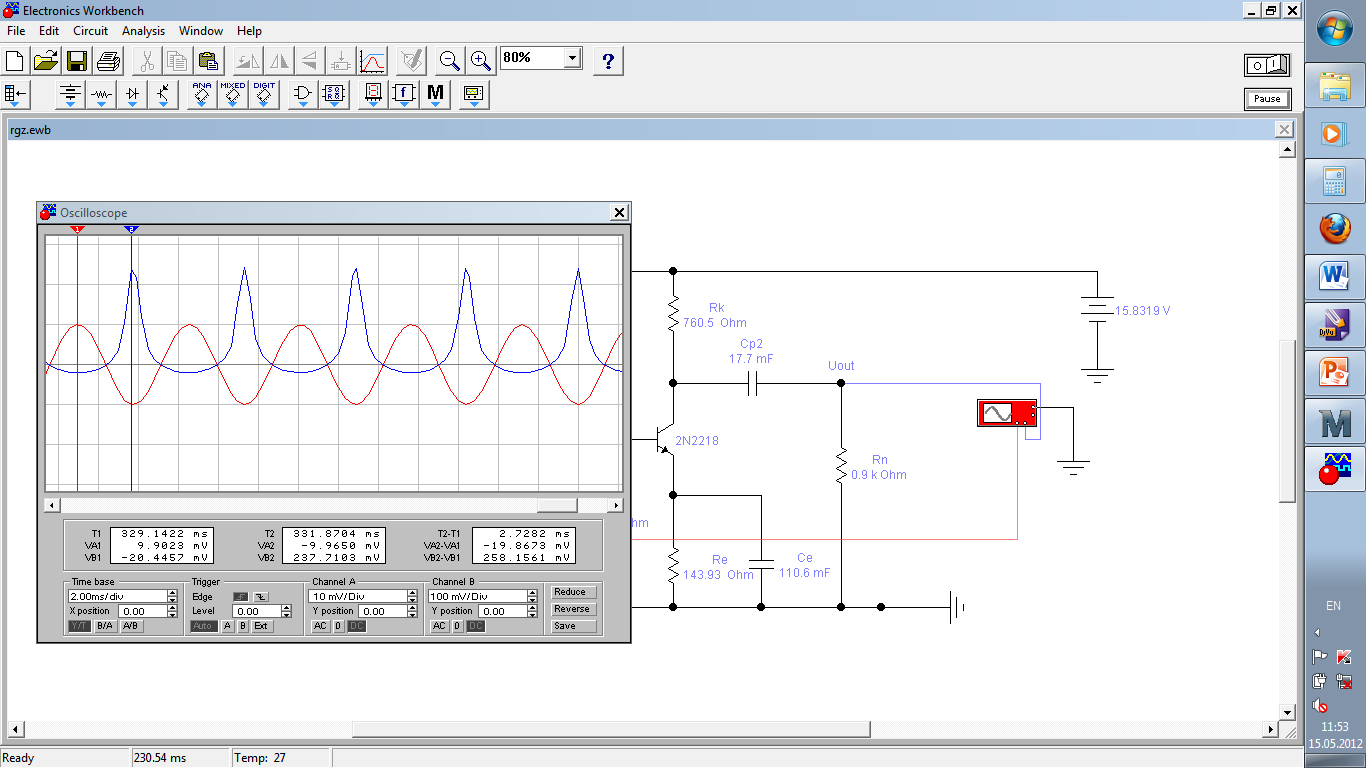

Рисунок 3 – Осциллограмма усилителя
Список использованных источников
1 Комплекс лекций по дисциплине «Электроника»
2 Бурькова Е.В. Аналоговая и импульсная электроника: учебное пособие. -Оренбург: ИПК ГОУ ОГУ, 2007 – 174 с. ISBN 978-5-7410-0752-5
3 Забродин Ю.С. Промышленная электроника, - Москва: Высшая школа, 1982. -496 с.
4 Опадчий Ю.Ф., Глудкин О.П., Гуров А.И. Аналоговая и цифровая электроника, – Москва: Горячая линия – Телеком, 2003. – 768с.
5 Прянишников В.А. Электроника: Курс лекций, – СПб.: КОРОНА принт, 2000. – 416с.
6 Панфилов Д.И., Чепурин И.Н. Электротехника и электроника в экспериментах и упражнениях: Практикум на Electronics Workbench: в 2 т./Под общей ред. Д.И. Панфилова – т.2: Электроника. – М.: ДОДЭКА, 2001. – 288 с.
7 Булычев А.Л., Лямин П.М., Тулинов Е.С. Электронные приборы, – Москва: Лайт ЛТД, 2000. – 416с.
Приложение а (обязательное) Сводная таблица вычисленных параметров
Таблица А.1
Параметр |
Формула |
Значение |
Физический смысл |
Uкм |
Uвх∙Ku-u |
3,2527 В |
Амплитудное значение переменной составляющей выходного напряжения каскада |
Uкэп |
>Uвых.т+ΔUкэ |
4,3 В |
Напряжение покоя коллектор-эмиттер |
Iкп |
> Iкт+Iкэ0max |
11 мА |
Ток коллектора покоя |
Iкм |
|
7,9 мА |
Ток коллектора максимальный |
Iкэ0 |
Iкэ0=Iкбо(1-β) |
1,7 мА |
Ток коллектор-эмиттер обратный |
Iк0(э)max |
Iк0(э)max= Iкбо(1+h21э`) |
2,6 мА |
Ток коллектор-эмиттер максимальный |
Rк |
Rк=0,845*Rн |
760,5 Ом |
Номинал резистора коллектора |
Iбп |
|
0,5 мА |
Ток базы покоя |
Iэп |
Iэп=Iбп+Iкп |
11,5 мА |
Ток эмиттера покоя |
Eк |
|
15,83 В |
Напряжение питания |
Uэп |
Uэп=0,1∙Ек |
1,5832 В |
Напряжение эмиттера покоя |
Rэ |
|
143,93 Ом |
Номинал резистора эмиттера |
Iд |
|
1,9 мА |
Ток делителя |
R2 |
|
1617,5 Ом |
Сопротивление R2 делителя напряжения |
R1 |
|
5243,7 Ом |
Сопротивление R1 делителя напряжения |
rвх |
rвх=rб+(1+β)rэ |
322,9 Ом |
Входное сопротивление транзистора |
rэ |
|
2,2598 Ом |
Сопротивление эмиттера транзистора |
Rвх |
Rвх= R1|| R2|| rвх |
228,8 Ом |
Входное сопротивление каскада |
Ki |
|
8,2439 |
Коэффициент усиления каскада по току |
Продолжение таблица А.1
Ku |
|
26,6036 |
Коэффициент усиления каскада по напряжению |
Kp |
Kp=Pвых/Pвх=Ku∙Ki |
219,3 |
Коэффициент усиления каскада по мощности |
Rвых |
Rвых=Rк||rк(э) |
759,34 Ом |
Выходное сопротивление каскада |
Cp1 |
Cp1>100/2πf∙Rвх |
0,0695 Ф |
Исключает шунтирование входной цепи по постоянному току |
Cp2 |
Cp2>100/2πf∙Rн |
0,0177 Ф |
Пропускает в цепь нагрузки переменную составляющую напряжения |
Cэ |
Cэ>100/2πf∙Rвх |
0,1106 Ф |
Шунтирует резистор Rэ по переменному току |
Pвых |
Pвых=UктIкт/2 |
0,0178 Вт |
Выходная мощность каскада |
Pист |
Pист=Ек/Iкп |
0,1249 Вт |
Мощность, потребляемая от источника питания |
КПД |
η=Pвых/Pист |
14,12% |
Коэффициент полезного действия каскада |
