Питання для перевірки опанованого матеріалу.
Меры безопасности при монтаже радиоэлектронной аппаратуры (РЭА).
Какие требования предъявляются к инструменту, приспособлениям, измерительной аппаратуре, применяемым при ремонте и настройке блоков РЭА?
Перечислите правила техники безопасности при выполнении радиомонтажных работ в лаборатории.
Розробіть заходи щодо електробезпеки приладу, РЕА, стенда і т.ін.
Захист від поразки залишковим зарядом конденсатора або ЕЛТ монітора.
Охорона праці при пайці.
Какие меры безопасности необходимо соблюдать при ремонте и настройке блоков РЭА, находящейся под напряжением?
Каковы основные требования безопасности труда и промышленной санитарии при ремонте блоков РЭА?
Какие правила необходимо соблюдать радиомонтажнику и отладчику радиоэлектронной аппаратуры на рабочем месте?
Охорона праці і навколишнього середовища при складанні РЕА, монтажу і лудженні проводів і монтажу друкарських плат.
Зазначте методи видалення (випалу) ізоляції, вид пайки (лудження), вид інструмента, а також марки і хімічний склад припоїв і флюсів.
Пояснити причину забруднення повітря продуктами, що утворюються при випалі ізоляції і паянні (що за продукти?).
Розробіть заходи щодо поліпшення умов праці.
Меры безопасности при техническом обслуживании, ремонте и регулировке блоков радиоэлектронной аппаратуры.
Безпека праці користувачів комп’ютерних технологій.
Порівняйте утворення припустимої і фактичної концентрації аерозолю свинцю у вилучаємому повітрі при ручній пайці при лудженні і пайці олов’яно-свицевими припоями.
Глава 7. Мероприятия по обеспечению пожарной безопасности на предприятиях радио- и электронной промышленности.
Забезпечення пожежної безпеки – невід'ємна частина державної діяльності щодо охорони життя та здоров'я людей, національного багатства і навколишнього природного середовища. Правовою основою діяльності в галузі пожежної безпеки є Конституція, Закон України "Про пожежну безпеку" та інші закони України, постанови Верховної Ради України, укази і розпорядження Президента України, декрети, постанови та розпорядження Кабінету Міністрів України; рішення органів державної виконавчої влади, місцевого та регіонального самоврядування, прийняті в межах їх компетенції.
Пожарная безопасность предприятий регламентируется строительными нормами, правилами и инструкциями по обеспечению пожарной безопасности. На каждом объекте пожарная безопасность обеспечивается системами предотвращения пожара и пожарной защиты. Система предотвращения пожара включает в себя комплекс мероприятий и технических средств, направленных на исключение возможности возникновения пожара.
Усі електричні машини, апаратура, обладнання і прилади, розподільні пристрої, трансформаторні і перетворювальні підстанції, елементи електропроводки, струмоводи, світильники тощо повинні використовуватися у виконанні, яке б відповідало класу зони з пожежовибухонебезпеки, тобто мати відповідний рівень і вид вибухозахисту або ступінь захисту оболонок згідно ГОСТ 14254, ПУЕ -–84 і ДНАОП 0.00 – 1.32 – 01, а також нормативного акту
НАПБ В.01.033-86/140 “Правила пожежної безпеки для підприємств електронної промисловості”.
Система пожарной защиты состоит из комплекса организационных мероприятий и технических средств, направленных на предотвращение возникновения пожара и ограничение материального ущерба от него.
Основными причинами возникновения пожаров в радиоэлектронной аппаратуре и электроустановках могут быть короткое замыкание, перегрузка проводов (тепловий прояв), искрение, неисправность в контактных соединениях, небрежное обращение с огнем при ремонтных работах и самовозгорание веществ.
По данным статистики пожары, происходящие в результате неудовлетворительного состояния электрооборудования и нарушения правил их монтажа и эксплуатации составляют более 25% всех случаев. При этом, в зависимости от причины, они распределяются следующим образом: около 45% возникает из-за короткого замыкания, 35% - от электронагревательных приборов, 13% - от перегрузки электронагревателей и сетей, 5% - от больших переходных сопротивлений.
Для защиты проводов от перегрузок и токов короткого замыкания, других нарушений режимов устанавливают предохранители или автоматические выключатели. Во избежание опасных в пожарном отношении переходных сопротивлений в электрических соединениях их выполняют при помощи пайки, опрессовки или специальных зажимов. Переносные светильники оборудуют защитными стеклянными колпаками и сетками. Электропаяльники при включении в сеть должны устанавливаться на несгораемые подставки. Причиной пожара могут быть и неисправности в устройстве и при эксплуатации осветительной сети. Не разрешается пользоваться неисправными выключателями, розетками, патронами.
Серьезную опасность возникновения пожара представляют легко воспламеняющиеся жидкости – бензин, ацетон, растворители и др. Поэтому для хранения их должны быть выделены специальные отсеки, изолированные от других помещений.
Мероприятия по обеспечению пожарной безопасности включают создание профессиональных пожарных команд на крупных заводах и в территориально-административных районах, добровольных пожарных дружин и пожаро-технических комиссий на каждом объекте, в организации и учреждении. Каждый работающий обязан четко знать и строго выполнять установленные правила пожарной безопасности, не допускать действий, которые могут привести к пожару или загоранию. С этой целью организуется обучение рабочих, служащих и населения правилам пожарной безопасности, проведение инструктажей, применяются средства наглядной агитации.
Каждый обнаруживший пожар или загорание обязан немедленно сообщить об этом в пожарную охрану по телефону 101 и приступить к тушению пожара первичными средствами пожаротушения: огнетушителями, асбестовым или грубошерстным полотном, песком, водой. Для ліквідації невеликих осередків пожеж, а також для гасіння пожеж у початковій стадії їх розвитку силами персоналу об’єктів застосовуються первинні засоби пожежогасіння. До них відносяться: вогнегасники, пожежний інвентар (покривала з негорючого теплоізоляційного полотна, ящики з піском, бочки з водою, пожежні відра, совкові лопати), пожежний інструмент (гаки, ломи, сокири тощо). Фарбування первинних засобів гасіння пожежі та їх розташування виконуються згідно вимогам ГОСТ 12.4.026-76.
Среди стационарных и передвижных установок и средств пожаротушения основное место принадлежит первичным (ручным огнетушителям), которые предназначены для тушения пожаров в начальной стадии. По виду огнетушащих веществ их подразделяют на пенные, газові и порошкові.
Инертные и горючие газы (углекислый газ и азот) понижают концентрацию кислорода в очаге пожара и тормозят интенсивность горения. Они применяются в основном для тушения легковоспламеняющихся и горючих жидкостей, твердых веществ и электроустановок, находящихся под напряжением, а также для тушения ценных вещей и материалов.
Огнетушащие порошки представляют собой мелко измельченные минеральные соли с различными добавками, препятствующими их слеживанию и комкованию. Они характеризуются самой высокой огнетушащей способностью и универсальностью применения. Порошки можно использовать для разнообразных способов пожаротушения, в том числе и подавления взрывов. Вогнегасний ефект застосування порошків складається з хімічного гальмування реакції горіння, утворення на поверхні речовини, що горить, ізолювальної плівки, утворення хмари порошку, яка має властивості екрану, механічного збивання полум’я твердими частинками порошку та виштовхування кисню із зони горіння за рахунок виділення СО2. Найчастіше порошки застосовують при горінні лужних та лужно-земельних металів та інших речовин (калію, магнію, натрію), які не можна гасити водою та водяними розчинами. Основным компонентом состава является бикарботат натрия, углекислый натрий, силикагель, насыщенный хладоном.
В табл. 2 приведены виды горючих сред и рекомендуемые огнетушащие вещества.
Таблица 2.
Характеристика горючей среды или горящего объекта |
Рекомендуемые огнетушащие вещества |
Дерево, уголь, бумага, резина, текстильные материалы |
Все виды огнетушащих веществ (прежде всего вода). |
Горючие жидкости и плавящиеся при нагревании материалы (мазут, бензин, лаки, масла, спирт, каучук, некоторые синтетические материалы). |
Распыленная вода, все виды пен, порошки |
Горючие газы (водород, ацетон, углеводороды и др.). |
Газовые составы: инертные разбавители (N2, CO2), порошки, вода (для охлаждения). |
Металлы и их сплавы (калий, нат рий, алюминий, магний). |
Порошки |
Оборудование под напряжением |
Порошки, CO2, хладоны |
На предприятиях радио- и электронной промышленности широко применяется химический пенный огнетушитель типа ОХП-10 (рис. 11, а), ОП-М и ОП-9ММ. Для приведения таких огнетушителей в действие поворачивают на 180◦ ручку запорного устройства (вверх до отказа), при этом открывается пробка колбы. Затем опрокидывают корпус вверх дном. Кислота выливается в баллон и происходит химическая реакция. Образовавшийся углекислый газ в результате реакции вызывает интенсивное вспенивание жидкости и создает в баллоне давление порядка 1000 кПа. Жидкость в виде пены выбрасывается из баллона через спрыск, струю пены направляют в очаг горения. Дальность подачи пенной струи 6…8 м. Продолжительность действия этого огнетушителя до 65 с.
Пенные огнетушители широко используются для тушения начавшихся пожаров. Они обладают следующими достоинствами:
наличием заряда огнегасительного вещества;
всегда готово к действию;
простотой, легкостью и быстротой приведения огнетушителя в действие силами одного человека;
выбрасыванием заряда огнегасительной жидкости в виде струи, что обеспечивает эффективность ее использования.
Заряд пенного огнетушителя состоит из двух частей: кислотной и щелочной.
Рис. 11. Ручные огнетушители
а – огнетушитель химический пенный ОХП-10: 1-корпус; 2-кислотный стакан; 3-ручка; 4-шток пробки, б – огнетушитель воздушно-пенный ОВП-10: 1-корпус; 2-сифонная трубка; 3-балон; 4-ручка; 5-расширитель; 6-диффузор с сеткой, в – огнетушитель углекислотный ОУ-2: 1-балон; 2-предохранитель; 3-запорный вентиль; 4-сифонная трубка; 5-дифузор снегообразователь, г - порошковый огнетушитель ОП-1 “Момент”: 1-корпус; 2-кронштейн; 3-балончик с углекислотой; 4-боек; 5-насадок с полиэтиленовым колпачком.
Углекислотные огнетушители предназначены для тушения небольших очагов горения веществ, материалов и электроустановок, находящихся под напряжением. В качестве огнетушащего средства используют вуглекислий газ (СО2) безбарвний, не горить, при стисканні під тиском 3,5 МПа (35 кг/см2) перетворюється у рідину, що називається вуглекислотою, яка зберігається і транспортується у стальних балонах під тиском. За нормальних умов вуглекислота випаровується, при цьому з 1 кг кислоти отримується 509 л газу.
Для гасіння пожеж вуглекислоту застосовують у двох станах: у газоподібному та у вигляді снігу. Сніжинки вуглекислоти мають температуру -79С. При надходженні у зону горіння вуглекислота випаровується, сильно охолоджує зону горіння та предмет, що горить, і зменшує процентний вміст кисню. В результаті цього горіння припиняється.
Вуглекислота не електропровідна. Застосовують її для гасіння електроустановок, що знаходяться під напругою, а також для гасіння цінних речей.
Промышленностью выпускаются ручные малогабаритные углекислотные огнетушители типа ОУ-2ММ, ОУ-5ММ, применяемые в условиях минимального магнитного поля, а также ОУ-2 (рис. 11), ОУ-5 и ОУ-8. Внешне они отличаются от химических пенных огнетушителей меньшим размером, массой и наличием раструба – снегообразователя. Время действия огнетушителя типа ОУ-2 до 60 с, дальность струи до 2 м. Цифры указывают емкость баллона. Для приведения углекислотного огнетушителя в действие необходимо расположить его около очага пожара, повернуть раструб-снегообразователь в направлении огня, открыть поворотом маховичка вентиль, направив углекислоту в очаг горения. После ликвидации пожара вентиль огнетушителя следует перекрыть и помещение проветрить.
Для тушения электроустановок, находящихся под напряжением применяются также углекислотно-бромэтиловый огнетушитель типа ОУБ -7 (рис. 12). Он состоит из баллона емкостью 7 л, заполненного бромистым этилом, двуокисью углерода, а также сжатым воздухом для выбрасывания огнегасящего вещества через спрыск. Огнетушитель с зарядом имеет массу около 14 кг, дает струю длиной 5 – 6 м, время его действия 35 – 40 с, начинает работать при нажиме пусковой рукоятки. Работу огнетушителя можно прекратить, отпустив рукоятку.

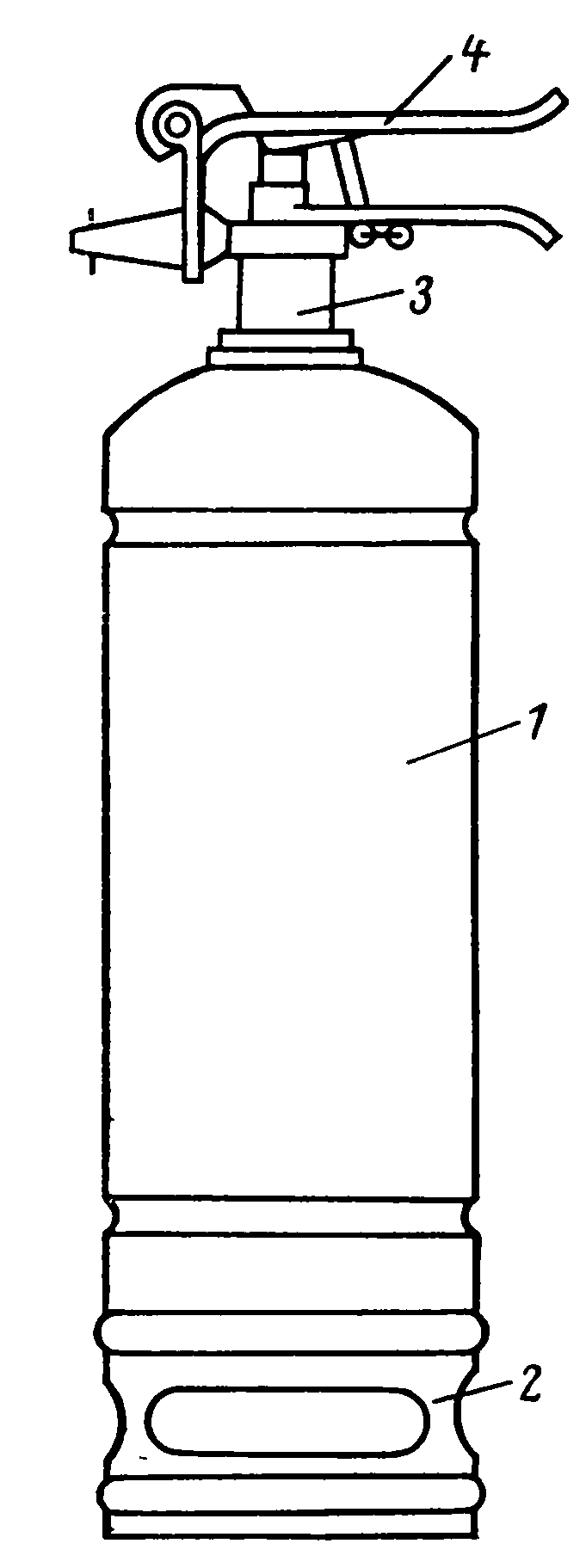

Рис. 12. Огнетушитель ОУБ-7:
1-корпус; 2-башмак; 3-запорная головка; 4-пусковая рукоятка.
Порошковые огнетушители типа ОПС-10 предназначены для тушения небольших загораний, когда применение пенных или углекислотных огнетушителей неэффективно или может вызвать нежелательные явления (взрыв, дальнейшее развитие пожара).
Порошки общего назначения типа ПСБ, ПФ и П1А используют для тушения горючих жидкостей и газов, древесины и других материалов на основе углерода.
Порошки специального назначения типа ПС и СИ-2 служат для тушения щелочных металлов, алюминиевых и кремнийорганических соединений и других веществ, способных к самовозгоранию.
В зданиях и производственных помещениях для подачи воды в очаг пожара используется водопровод, рассчитанный на бесперебойную подачу воды расходом 5…9 л/с, выкидываемые рукава и пожарные стволы со сменными насадками. Вода поглинає велику кількість тепла завдяки випаровуванню і утворює парову хмару, що в свою чергу перешкоджає доступу кисню до речовини, що горить. Крім того, перетворюючись на пару, вода збільшується в об’ємі приблизно у 1700 разів. Змішуючись із горючими газами, що виділяються при горінні, пара розводить їх, утворюючи суміш, не здатну до горіння. Однако, применение воды противопоказано при тушении легковоспламеняющихся горючих жидкостей, электроустановок, находящихся под напряжением.
Сухой, чистый и просеянный песок тушит малые очаги пожара так же, как водяной пар и инертные газы.
Для своєчасного здійснення заходів з евакуації людей, включення стаціонарних установок пожежогасіння, виклика пожежних, тощо, вибухопожежонебезпечні об’єкти обладнуються системами пожежної сигналізації, запуск яких може здійснюватись автоматично або вручну.
Система пожежної сигналізації повинна швидко виявляти місця виникнення пожежі, надійно передавати сигнал на приймальноконтрольний прилад і до пункту прийому сигналів про пожежу, перетворювати сигнал про пожежу у сприйнятливу для персоналу захищуваного об’єкта форму, вмикати існуючі стаціонарні системи пожежогасіння, забезпечувати самоконтроль функціонування.
До складу будь-якої системи пожежної сигналізації входять пожежні сповіщувачі, приймальний прилад та автономне джерело електроживлення.
