3. Пара сил. Момент пары

Парой сил называется система двух равных по модулю, параллельных и направленных в противоположные стороны сил, действующих на абсолютно твердое тело.

Моментом пары сил называется вектор , модуль которого равен произведению модуля одной из сил пары на ее плечо и который направлен перпендикулярно плоскости действия пары в ту сторону, откуда пара видна стремящейся повернуть тело против часовой стрелки.

Момент силы относительно точки

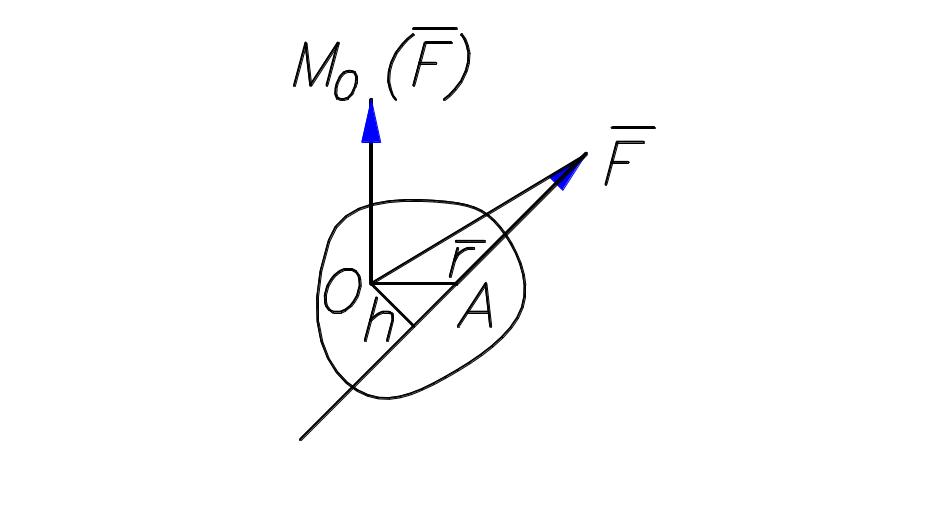

Моментом силы относительно центра О называется приложенный в О вектор , модуль которого равен произведению модуля силы F на ее плечо h, направленный перпендикулярно плоскости, проходящей через О и в ту сторону, откуда сила F видна вращающей тело против часовой стрелки.

Две пары сил называются эквивалентными, если их действие на твердое тело одинаково при прочих равных условиях

Теорема о сложении пар сил. Две пары сил, действующих на одно и то же твердое тело, и лежащие в пересекающихся плоскостях, можно заменить одной эквивалентной парой сил, момент которой равен сумме моментов заданных пар сил.

Условия равновесия пар сил.

Если на твердое тело действует несколько пар сил, как угодно расположенных в пространстве, то последовательно применяя правило параллелограмма к каждым двум моментам пар сил, можно любое количество пар сил заменить одной эквивалентной парой сил, момент которой равен сумме моментов заданных пар сил.

Теорема. Для равновесия пар сил, приложенных к твердому телу, необходимо и достаточно, чтобы алгебраическая сумма проекций моментов пар сил на каждую из трех координатных осей была равна нулю.

4. Плоская система произвольно расположенных сил. Приведение силы к точке



Рассмотрим случай переноса силы в произвольную точку,не лежащую на линии действия силы.

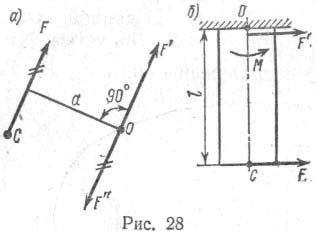

Возьмем силу F, приложенную в точке С. Требуется перенести эту силу параллельно самой себе в некоторую точку О. Приложимв точке О две силы F' и F", противоположно направленные, равные по значению и параллельные заданной силе F, т. е. F' = F" = F. От приложения в точке О этих сил состояние тела не изменяется, так как они взаимно уравновешиваются. Полученную систему трех сил можно рассматривать как состоящую из силы F', приложенной в точке О, и пары сил FF" с моментом М = Fa. Эту пару сил называют присоединенной, а ее плечо а равно плечу силы F относительно точки О.

Таким образом, при приведении силы F к точке, не лежащей на линии действия силы, получается эквивалентная система, состоящая из силы, такой же по модулю и направлению, как и сила F, и присоединенной пары сил, момент которой равен моменту данной силы относительно точки приведения:

В качестве примера приведения силы рассмотрим действие силы F на конец С защемленного стержня (рис.28,б). После приведения силы F в точку О защемленного сечения обнаруживаем в нем силу F1 равную и параллельную заданной, и присоединенный момент М, равный моменту заданной силы F относительно точки приведения О,



1.4.2 Приведение плоской системы сил к данной точке

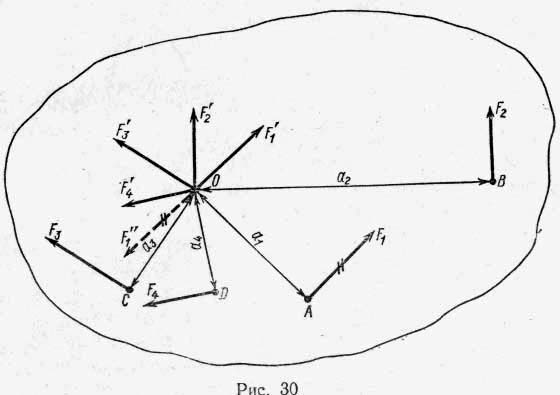

Описанный метод приведения одной силы к данной точке можно применить к какому угодно числу сил. Допустим, что в точках тела А, В, С и D (рис. 30) приложены силы F1,F2,F3,F4.

Требуется привести эти силы к точке О плоскости. Приведем сначала силу F1 , приложенную в точке А. Приложим в точке О две силы F1' и F1'', параллельные ей и направленные в противоположные стороны. В результате приведения силы F1 получим силу F1' , приложенную в точке О, и пару сил F1' F1'' с плечом a1. Поступив таким же образом с силой F2 , приложенной в точке В, получим силу F2', приложенную в точке О, и пару сил с плечом a2 т. д.

Плоскую систему сил, приложенных в точках А, В, С и D, мы заменили сходящимися силами F1,F2,F3,F4 , приложенными в точке О, и парами сил с моментами, равными моментам заданных сил относительно точки О:

Сходящиеся в точке силы можно заменить одной силой F'гл, равной геометрической сумме составляющих,

Эту силу, равную геометрической сумме заданных сил, называют главным вектором системы сил и обозначают F'гл .

На основании правила сложения пар сил их можно заменить результирующей парой, момент которой равен алгебраической сумме моментов заданных сил относительно точки О и называется главным моментом относительно точки приведения

Следовательно, в общем случае плоская система сил в результате приведения к данной точке О заменяется эквивалентной ей системой, состоящей из одной силы (главного вектора) и одной пары (главного момента).

Необходимо усвоить, что главный вектор F'гл является равнодействующей данной системы сил, так как эта система не эквивалентна одной силе F'гл. Только в частном случае, когда главный момент обращается в нуль, главный вектор будет равнодействующей данной системы сил. Так как главный вектор равен геометрической сумме сил заданной системы, то ни модуль, ни направление его не зависят от выбора центра приведения. Значение и знак главного момента Mгл зависят от положения центра приведения, так как плечи составляющих пар зависят от взаимного положения сил и точки (центра), относительно которой берутся моменты.

Могут встретиться следующие случаи приведения системы сил: 1. — общий случай; система приводится главному вектору и к главному моменту. 2. ; система приводится к одной равнодействующей, равной главному вектору системы. 3. ; система приводится к паре сил, момент которой равен главному моменту. 4. ; система находится в равновесии, т. е. для равновесия плоской системы сил необходимо и достаточно, чтобы ее главный вектор и главный момент одновременно были равны нулю.

Можно доказать, что в общем случае, когда , всегда есть точка, относительно которой главный момент сил равен нулю.

Рассмотрим плоскую систему сил, которая приведена к точке О, т. е. заменена главным вектором , приложенным в точке О, и главным моментом . Для определенности примем, что главный момент направлен по часовой стрелке, т. е. . Изобразим этот главный момент парой сил FF", модуль которых выберем равным модулю главного вектора , т. е. . Одну из сил, составляющих пару, приложим в центре приведения О, другую силу в точке С, положение которой определится из условия: . Следовательно .

Расположим пару сил так, чтобы сила F'' была направлена в сторону, противоположную главному вектору F'гл. В точке О имеем две равные взаимнопротивоположные силы F'гл и F'', направленные по одной прямой; их можно отбросить (согласно третьей аксиоме). Следовательно, относительно точки С главный момент рассматриваемой системы сил равен нулю, и система приводится к равнодействующей .
