Список литературы
Нормативная
Федеральный закон РФ от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
СНиП 2.03.01- 84*. Бетонные и железобетонные конструкции.
СНиП 52-01-2003. Бетонные и железобетонные конструкции. Основные положения.
СП 52-101-2003. Бетонные и железобетонные конструкции без предварительного напряжения арматуры.
СП 52-102-2004. Предварительно напряжённые железобетонные конструкции.
СП 20.13330.2011. Нагрузки и воздействия. (Актуализированная редакция СНиП 2.01.07-85*).
Учебная
Строительные конструкции: Учебник для ВУЗов / В.П. Чирков, В.С. Фёдоров, Я.И. Швидко, М.В. Шавыкина и др. Под ред. В.П. Чиркова. – М.: ГОУ «Учебно-методический центр по образованию на железнодорожном транспорте», 2007. – 448 с.
Дополнительная
Строительные конструкции: Учебник для ВУЗов / Под ред. В.Н. Байкова и Г.И. Попова. – М.: Высш. шк., 1986. – 543 с.
Габрусенко В.В. Основы расчёта железобетона в вопросах и ответах. Учеб. пособие. – М.: АСВ, 2002.(http://dwg.ru/dnl/3554).
Графическая часть

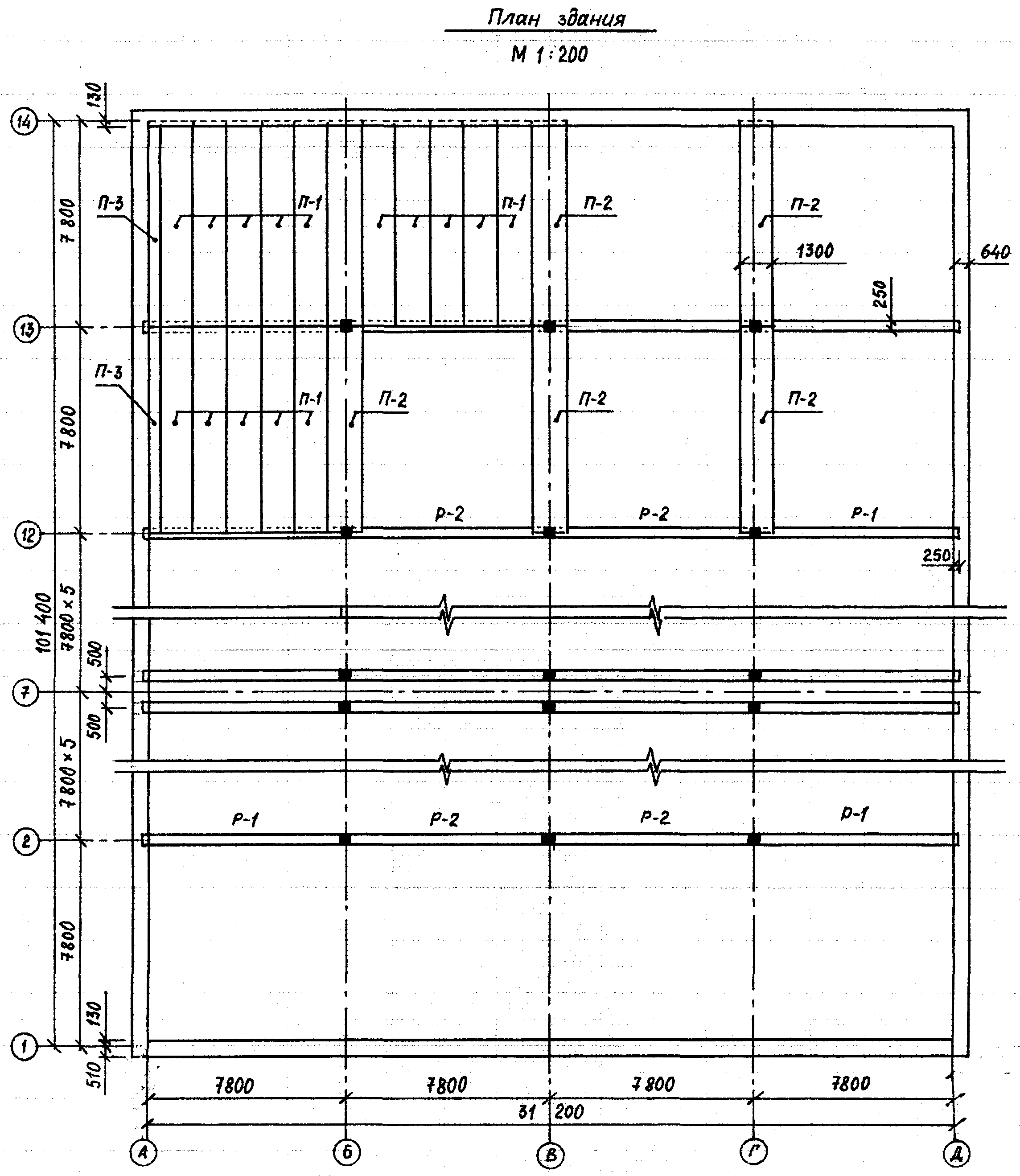

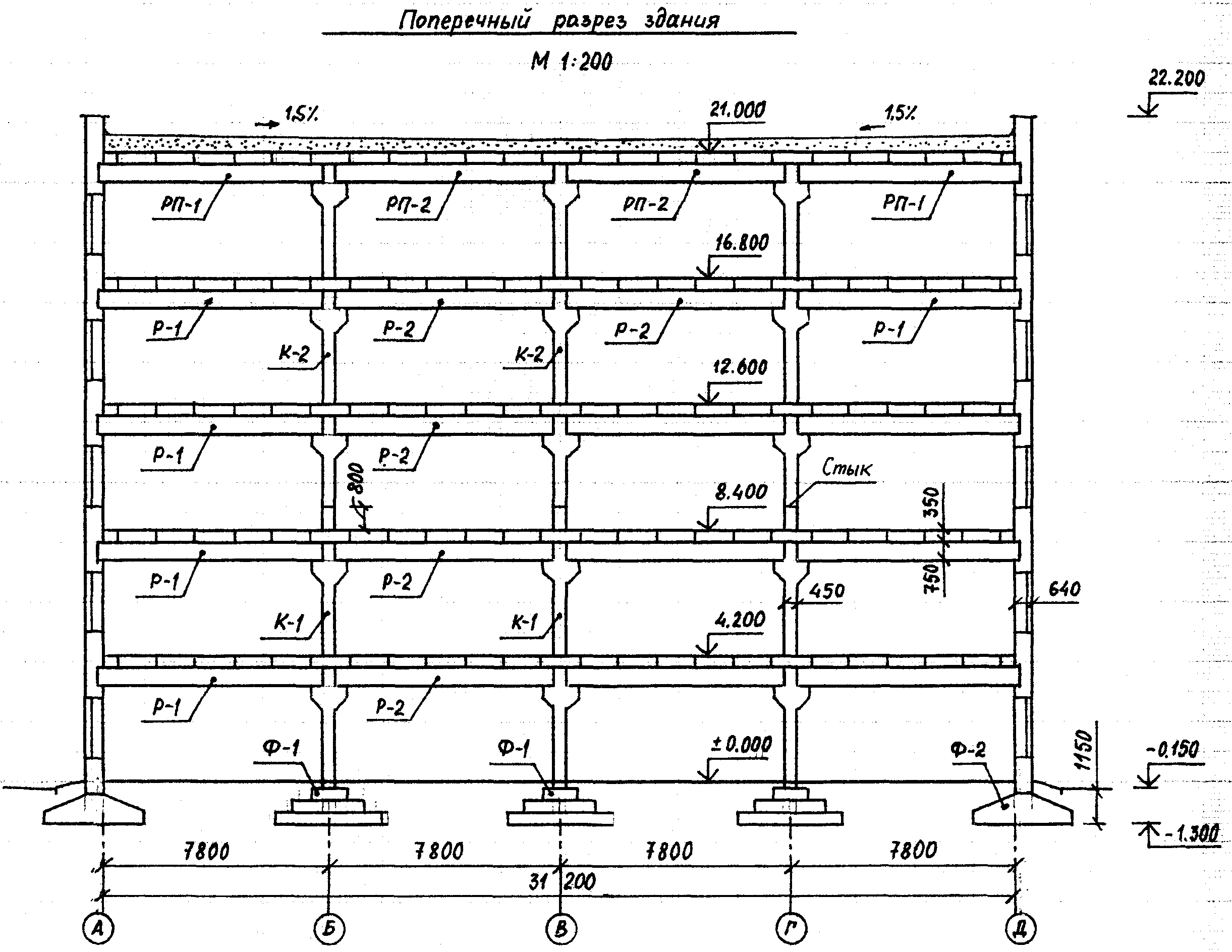

Лист 1. План и поперечный разрез здания (М 1:200).
Лист 2. Армирование панели перекрытия (М 1:10).
Лист 3. Армирование ригеля перекрытия (М 1:50),
конструктивное решение опорного узла (М 1:20)
Лист 4. Армирование фундамента под колонну (М 1:50).

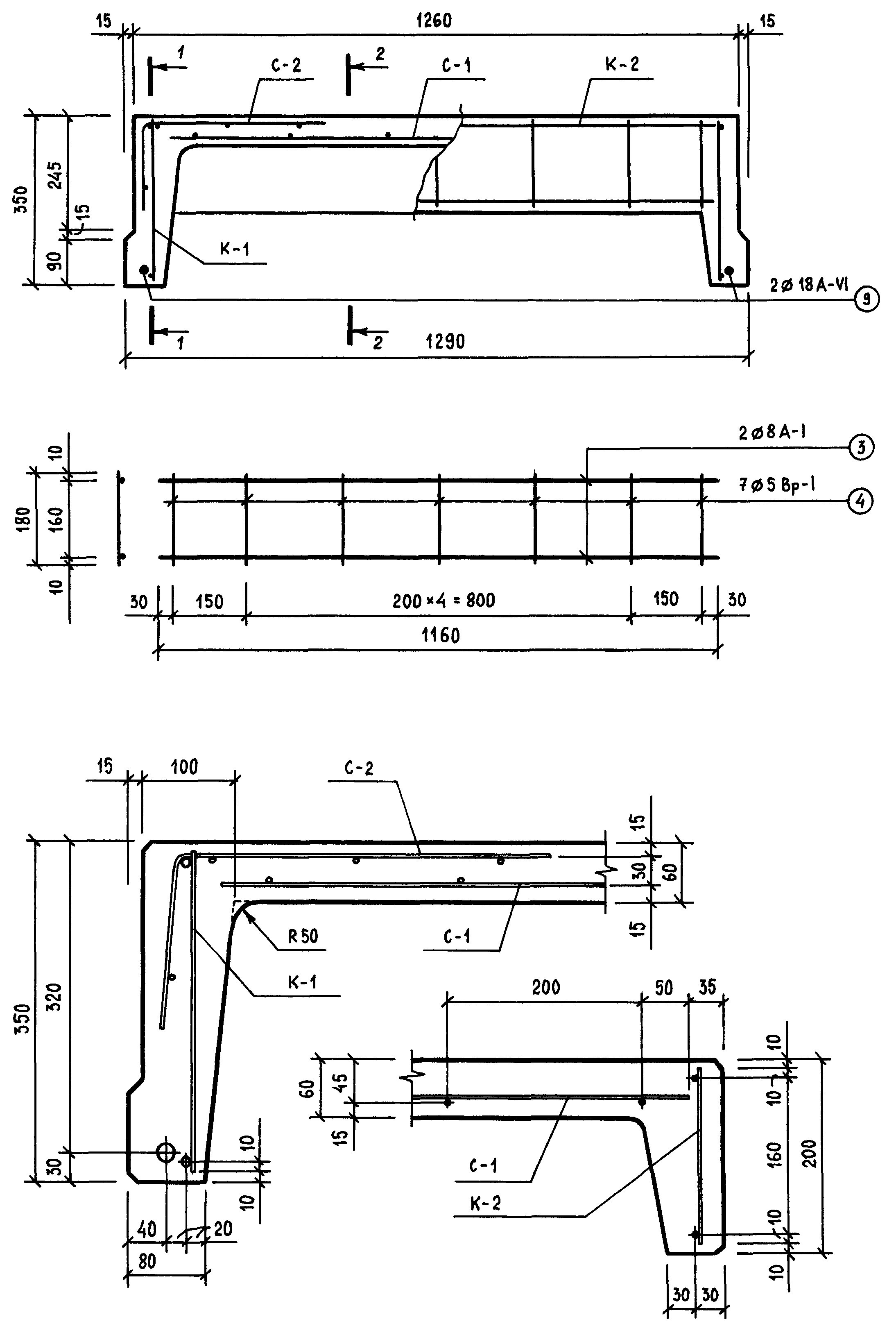

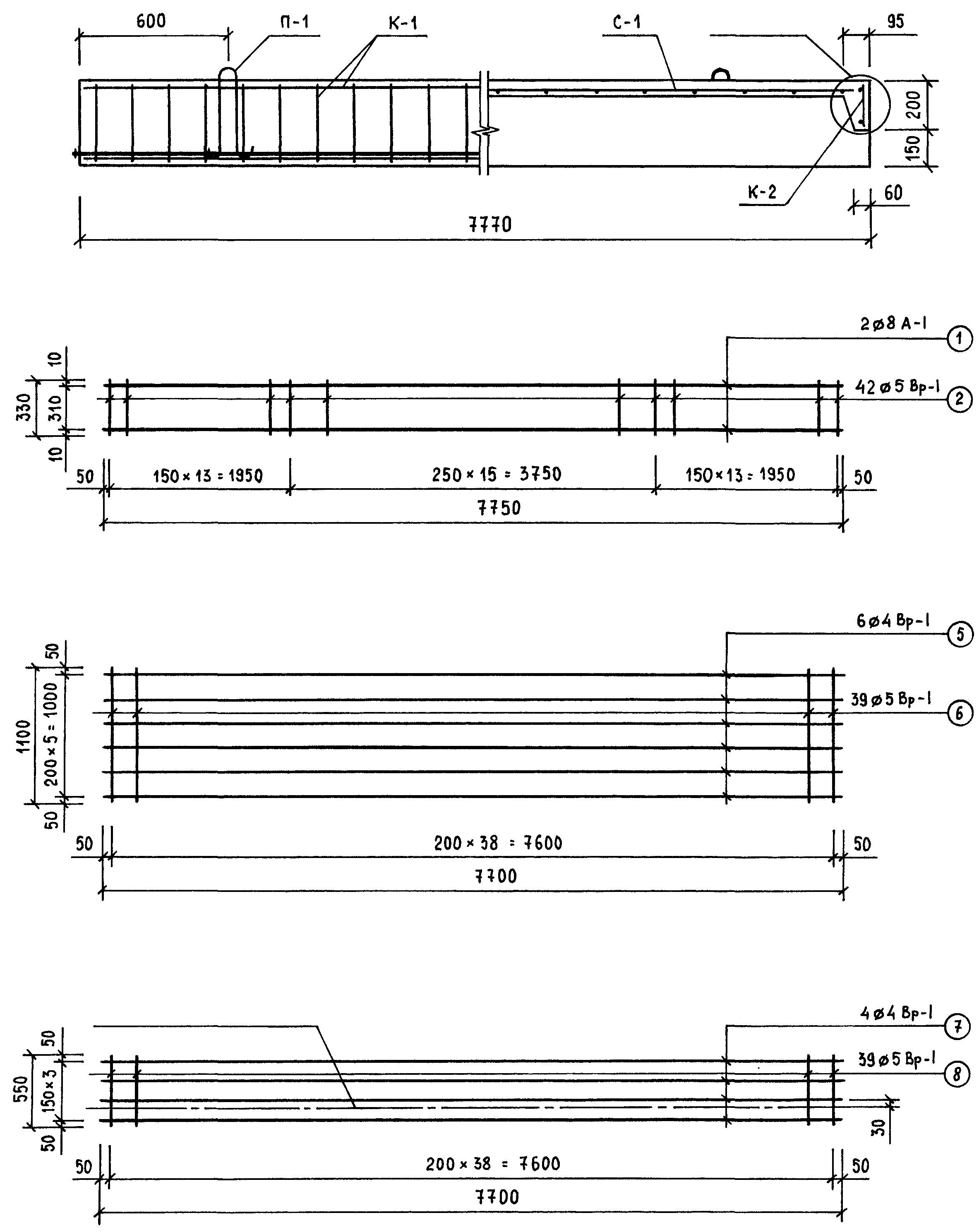

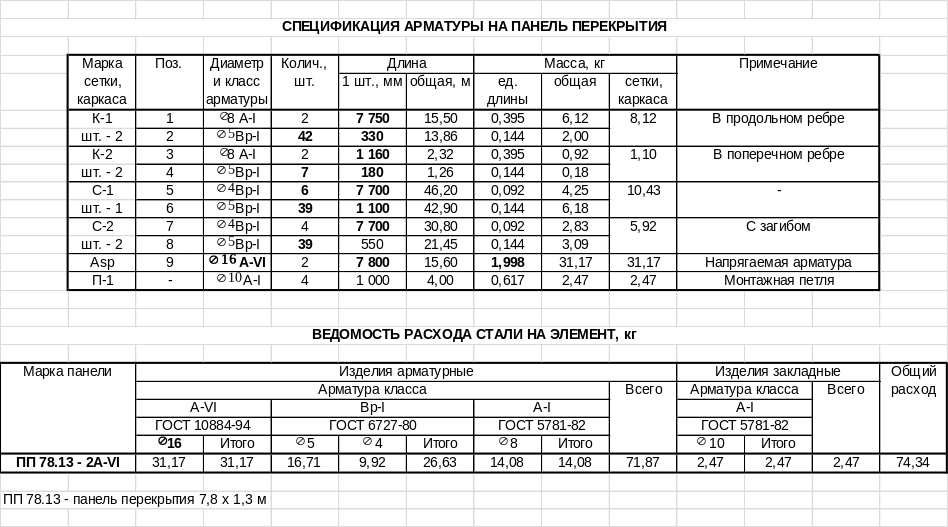

Армирование панели перекрытия (М
1:10)

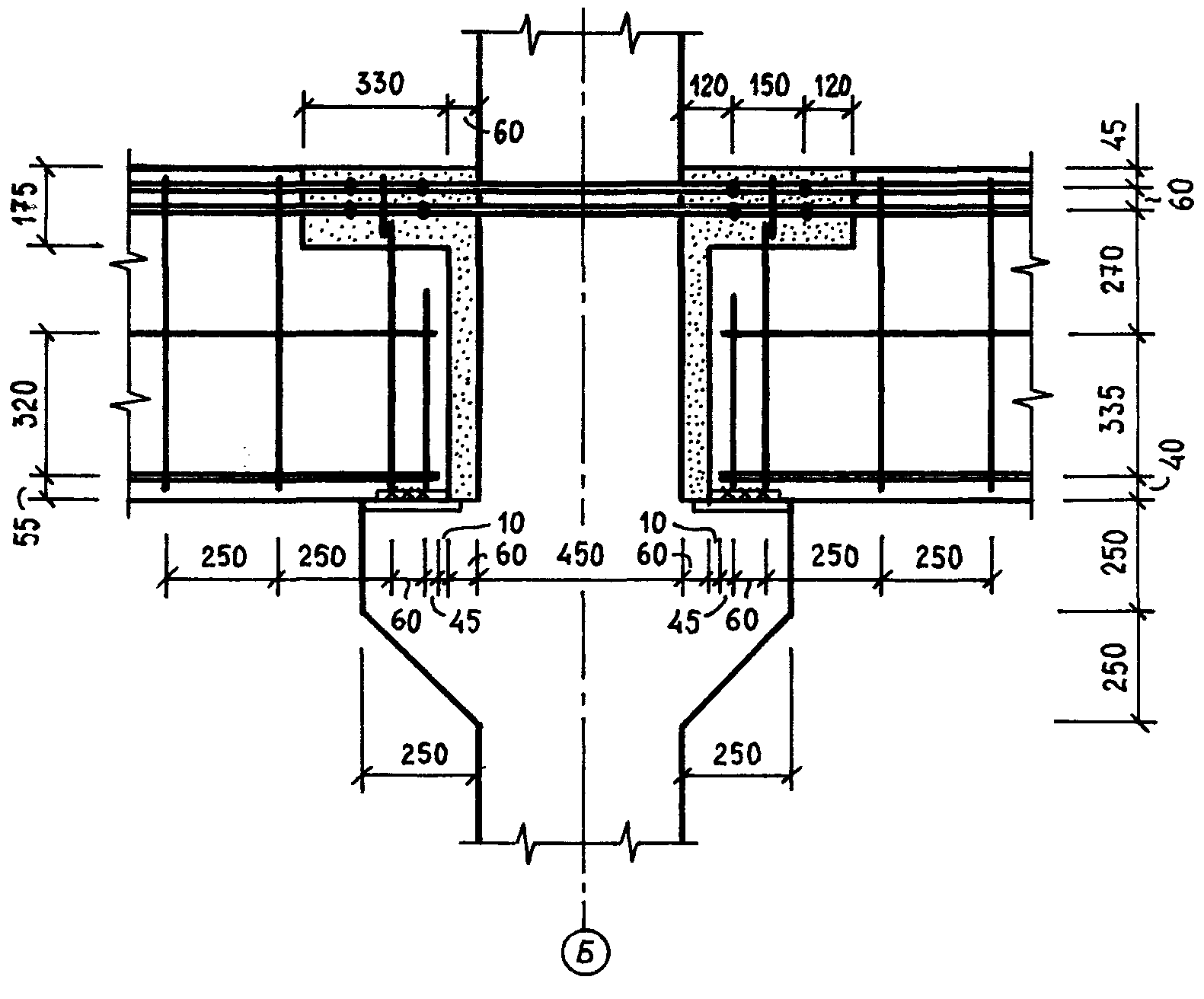

Опорный узел (М 1:5)
Узел А (М 1:5)
К-2
Разрез 2-2 (М
1:10)
(М
1:10)
К-1
С-2
С-1
Узел АРазрез 1-1
Линия сгиба
ПРИМЕЧАНИЯ:
Бетон тяжёлый класса В40. Передаточная прочность при обжатии 20 МПа.
Натяжение напрягаемой арматуры электротермическим способом на упоры. Контролируемое значение предварительного напряжения 800 МПа.
Выполнять обязательно

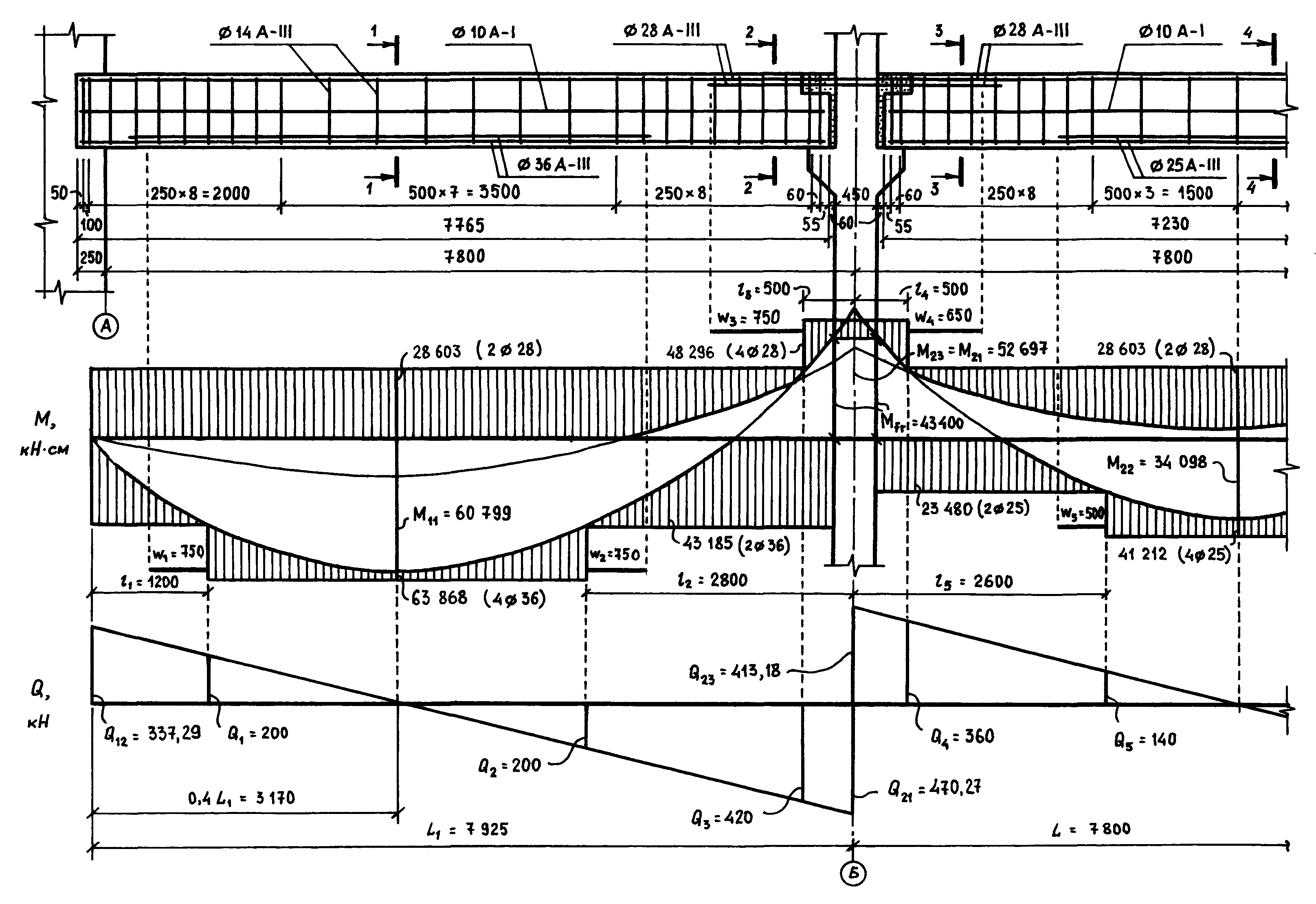

Армирование ригеля перекрытия (М
1:50)

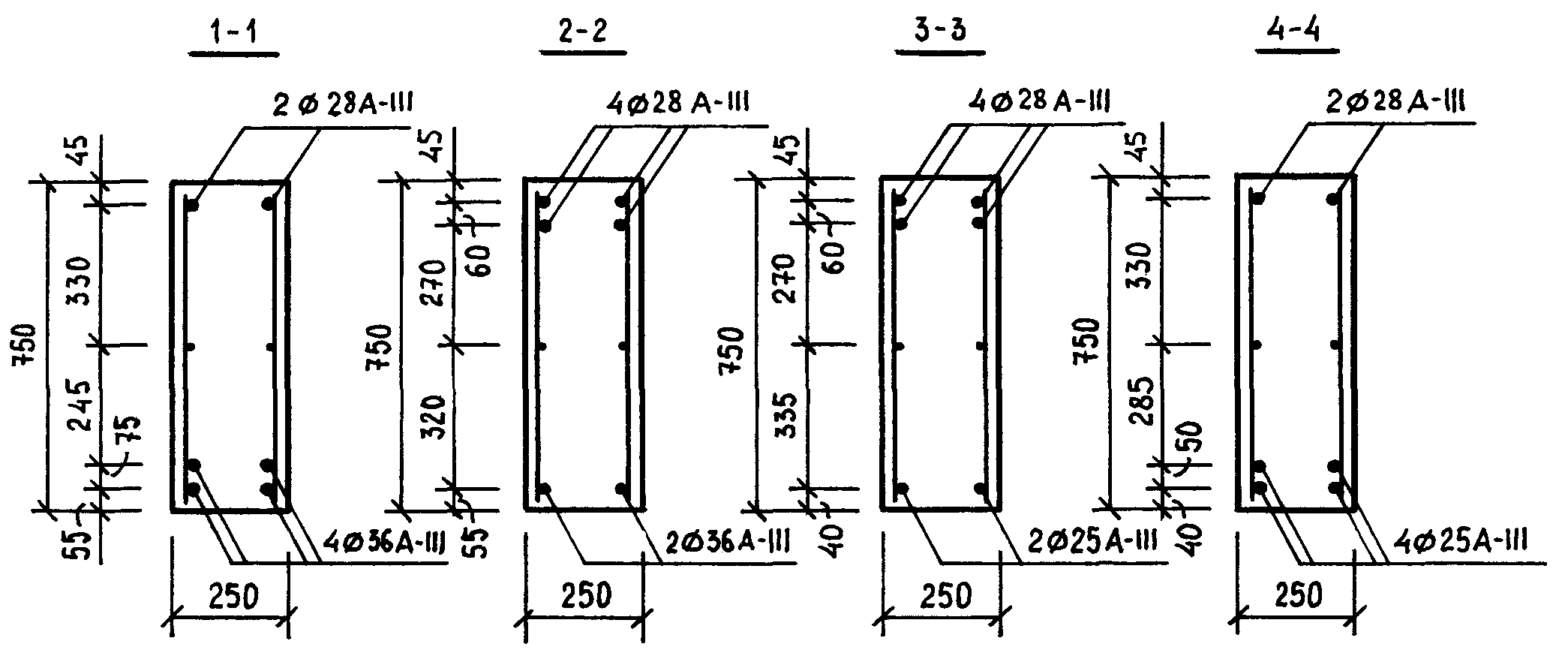

Поперечные сечения ригеля перекрытия (М
1:20)
Опорный узел ригеля перекрытия (М
1:20)
Вставка
Сварка
закладных деталей
Армирование фундамента (М 1:50)
1-1
С-2
Приложения
Приложение 1
Рекомендуемые характеристики панелей и ригелей перекрытия
Пролёт L, м |
Характеристики панели перекрытия |
Характеристики ригеля перекрытия |
|||||||
высота |
номинальная ширина |
число панелей по длине пролёта |
шаг поперечной арматуры, мм |
высота |
ширина |
шаг поперечной арматуры, мм |
|||
hn, мм |
bn, мм |
S1 |
S2 |
hr, мм |
br, мм |
S1 |
S2 |
||
6 |
300 |
1 200 |
5 |
150 |
200 |
600 |
200 |
200 |
450 |
6,6 |
300 |
1 100 |
6 |
150 |
200 |
650 |
250 |
200 |
450 |
7,2 |
350 |
1 200 |
6 |
150 |
250 |
700 |
250 |
200 |
500 |
7,8 |
350 |
1 300 |
6 |
150 |
250 |
750 |
250 |
250 |
500 |
8,4 |
400 |
1 400 |
6 |
150 |
300 |
800 |
300 |
250 |
500 |
9 |
450 |
1 500 |
6 |
150 |
300 |
850 |
300 |
250 |
500 |
Приложение 2
Сортамент стержневой и проволочной арматуры
Диаметр, мм |
Расчётная площадь поперечного сечения, см2 при числе стержней |
Масса 1 м длины, кг |
Прокатываемые диаметры |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
класс А |
класс В |
||
3 |
0,071 |
0,141 |
0,212 |
0,283 |
0,353 |
0,424 |
0,052 |
|
+ |
4 |
0,126 |
0,251 |
0,377 |
0,502 |
0,628 |
0,754 |
0,092 |
|
+ |
5 |
0,196 |
0,393 |
0,589 |
0,785 |
0,982 |
1,178 |
0,144 |
|
+ |
6 |
0,283 |
0,57 |
0,85 |
1,13 |
1,41 |
1,70 |
0,222 |
+ |
+ |
8 |
0,503 |
1,01 |
1,51 |
2,01 |
2,51 |
3,02 |
0,395 |
+ |
+ |
10 |
0,785 |
1,57 |
2,36 |
3,14 |
3,93 |
4,71 |
0,617 |
+ |
|
12 |
1,131 |
2,26 |
3,39 |
4,52 |
5,65 |
6,79 |
0,888 |
+ |
|
14 |
1,539 |
3,08 |
4,62 |
6,16 |
7,69 |
9,23 |
1,208 |
+ |
|
16 |
2,011 |
4,02 |
6,03 |
8,04 |
10,05 |
12,06 |
1,578 |
+ |
|
18 |
2,545 |
5,09 |
7,63 |
10,18 |
12,72 |
15,27 |
1,998 |
+ |
|
20 |
3,142 |
6,28 |
9,42 |
12,56 |
15,71 |
18,85 |
2,466 |
+ |
|
22 |
3,801 |
7,60 |
11,40 |
15,20 |
19,00 |
22,81 |
2,984 |
+ |
|
25 |
4,909 |
9,82 |
14,73 |
19,63 |
24,54 |
29,45 |
3,840 |
+ |
|
28 |
6,158 |
12,32 |
18,47 |
24,63 |
30,79 |
36,85 |
4,830 |
+ |
|
32 |
8,043 |
16,09 |
24,13 |
32,17 |
40,21 |
48,26 |
6,310 |
+ |
|
36 |
10,179 |
20,36 |
30,54 |
40,72 |
50,89 |
61,07 |
7,990 |
+ |
|
40 |
12,566 |
25,13 |
37,70 |
50,27 |
62,83 |
75,40 |
9,865 |
на заказ |
|
Приложение 3
