3.3. Насос аварийного и планового расхолаживания tq12(22,32)d01
Агрегат электронасосный центробежный аварийного расхолаживания ЦНР800-230 предназначен для расхолаживания активной зоны реактора при аварийных режимах, а также в режиме планового либо ремонтного расхолаживания.
В условном обозначении агрегата ЦНР 800-230 цифры и буквы обозначают:
ЦНР насос центробежный, аварийного расхолаживания,
800 подача, м3/час,
230 напор, м.
Давление на всасах и напорах насосов кроме БЩУ можно ещё контролировать по манометрам в помещениях А-0361,2,3.

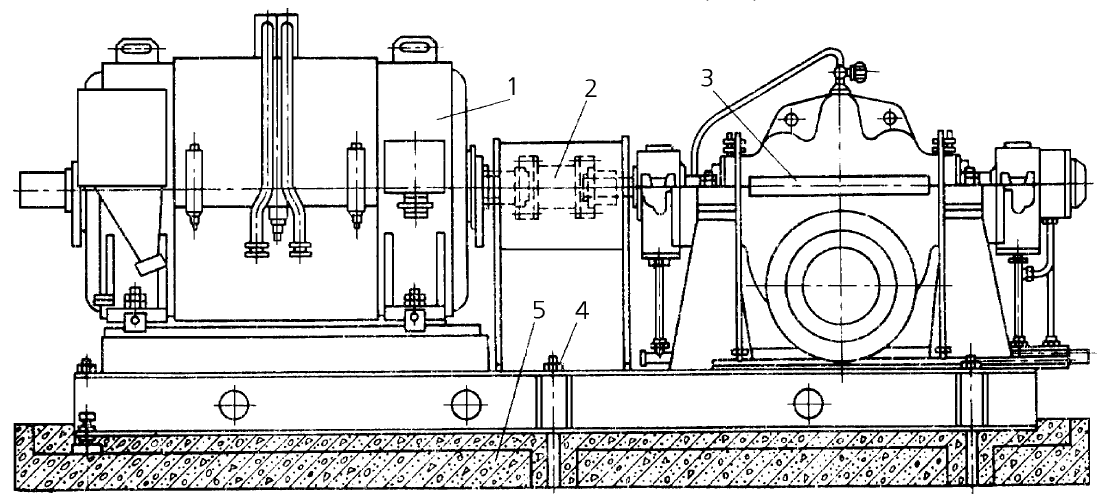

Рисунок 9 Насос аварийного и планового расхолаживания ЦНР 800-230 (общий вид)
1 – электродвигатель; 2 – зубчатая муфта; 3 – насос; 4 – анкерный болт; 5 - фундамент
Принцип работы насоса заключается в преобразовании механической энергии приводного электродвигателя в гидравлическую энергию перемещаемой насосом жидкости. Преобразование механической энергии в гидравлическую производится вращающимися колесами, снабжёнными лопастями.
Насос аварийного и планового расхолаживания TQ12,22,32D01, центробежный, горизонтальный, одноступенчатый с рабочим колесом двустороннего входа, тип ЦНР800-230

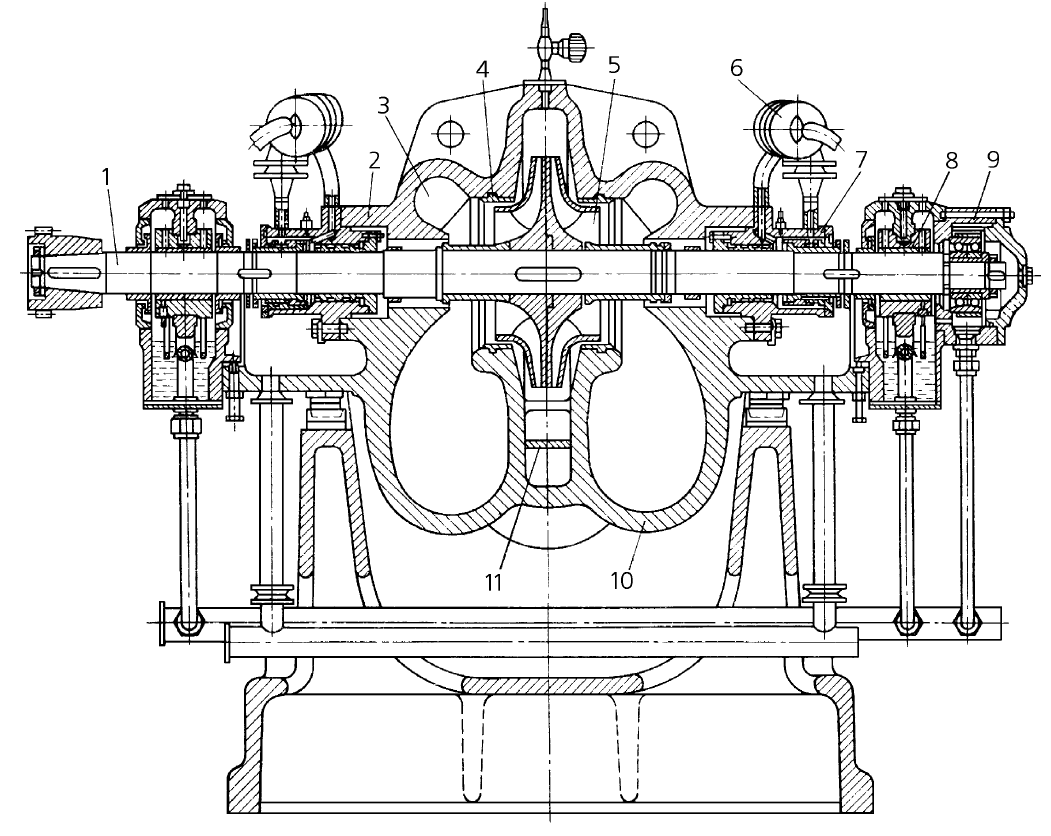

Рисунок 10 Насос аварийного и планового расхолаживания ЦНР 800-230 (общий вид)
1 – вал; 2 - крышка корпуса; 3 – полуспиральный подвод; 4 – внутреннее щелевое уплотнение; 5 – рабочее колесо; 6 – выносные теплообменники; 7 – торцевое уплотнение; 8 – гидродинамический подшипник; 9 – упорный шарикоподшипник; 10 – корпус; 11 – спиральный двухзавитковый отвод
Насос состоит из корпуса, ротора, встроенных и выносных теплообменников, подшипников, торцевых уплотнений, плиты опорной, вспомогательных трубопроводов.
Ротор насоса состоит из вала, рабочего колеса подшипников, втулок, колец маслоотбойных, деталей крепления и представляет собой самостоятельную сборку.
Опорами ротора служат подшипники скольжения с кольцевой масляной смазкой и водяным охлаждением. В качестве смазки применяется масло турбинное Т-22 или Тп-22, а для смазки муфты зубчатой консистентная смазка.
Применением рабочих колес двустороннего входа разгружается осевое усилие ротора. Остаточное осевое усилие ротора воспринимается сдвоенным радиально-упорным шарикоподшипником, смонтированным в опорно-упорном подшипнике.
Концевые уплотнения вала насоса торцевого типа. Система концевого уплотнения включает в себя:
торцевое уплотнение, предназначенное для ограничения утечек из насоса,
встроенный теплообменник (термобарьер), предназначенный для снижения температуры в торцевом уплотнении до температуры менее 60С,
внешний теплообменник, который совместно с винтовым насосом, расположенным в узле торцевого уплотнения и трубопроводами, образует индивидуальный контур охлаждения камеры торцевого уплотнения.
Для смывания кристаллов бора в камеру торцевого уплотнения подаётся дистиллят с расходом 0,02 м3/час. Будьте внимательны! больший расход отмывочной воды может привести к попаданию воды в масло картера подшипников насоса. Для охлаждения подшипников, встроенных в насос теплообменников и выносных теплообменников, подаётся техвода группы "А" c расходом 89 м3/час.
Насос приводится во вращение электродвигателем через зубчатую муфту.
Вспомогательные трубопроводы предназначены для подвода и отвода охлаждающей воды к подшипникам, к встроенным холодильникам, и для слива утечек из концевых уплотнений, а также для циркуляции перекачиваемой среды по замкнутому контуру: торцевое уплотнение внешний теплообменник.
Электродвигатель типа 2АЗМI-800/6000-УХЛ4, асинхронный с замкнутой системой вентиляции через воздухоохладитель, охлаждаемый техводой группы "А". Направление вращения ротора электродвигателя по часовой стрелке, если смотреть со стороны подшипника №1.
Работоспособность воздухоохладителя двигателя оценивается по разности температур холодного воздуха и входящей в охладитель воды, которая не должна превышать 10С. Увеличение этой разности в режиме номинальной нагрузки свидетельствует о засорении или загрязнении трубок воздухоохладителя или о малом расходе охлаждающей воды.
Электродвигатели запитаны от секций 6 кВ надёжного питания второй категории надёжности. Агрегат обеспечивает два пуска подряд из холодного состояния и один из горячего состояния при напряжении от 0,8Uн до Uн при подаче не более 880 м3/час.
Таблица 3 Технические данные насоса TQ12(22, 32)D01
Наименование параметра |
Величина |
Единицы измерения |
Допустимые отклонения |
Производительность |
800 |
м3/час |
280870 |
Производительность по линии опробования |
более 220 |
м3/час |
|
Производительность по “малой” рециркуляции |
более 16 |
м3/час |
|
Напор |
230 |
м |
|
Допускаемое давление на всасе |
22,5 |
кгс/см2 |
|
Мощность насоса |
681 |
кВт |
|
Частота вращения |
2.980 |
об/мин |
|
Допустимый кавитационный запас, не менее |
11 |
м |
— |
Внешняя утечка |
0,01 |
м3/час |
— |
Температура перекачиваемой жидкости |
|
С |
10150 |
Температура подшипников допустимая:электродвигатель / насос |
75 - 85 |
С |
80 |
Объём масла, заливаемого в каждый подшипник |
2 |
л |
|
