- •Раздел 1.1: Описание конструкции и назначение детали.
- •Раздел 1.2: Сформулировать основные требования по точности выполнения размеров, точности формы, точности взаимного расположения поверхностей, качества поверхности.
- •Раздел 1.3: Расчетным путем проверить правильность назначения допуска одного из размеров.
- •Раздел 1.4: Указать основные функциональные поверхности и базы.
- •Раздел 2.1: Составить последовательность обработки.
- •Раздел 2.2: Составить эскизный вариант одной наиболее точной и качественной поверхности (базирование, формообразующие движения, достигаемые параметры).
- •Раздел 2.3: Назначить режимы резания этой же поверхности на обработку.
- •Раздел 3: Обработка резьбовых поверхностей
Раздел 1.1: Описание конструкции и назначение детали.

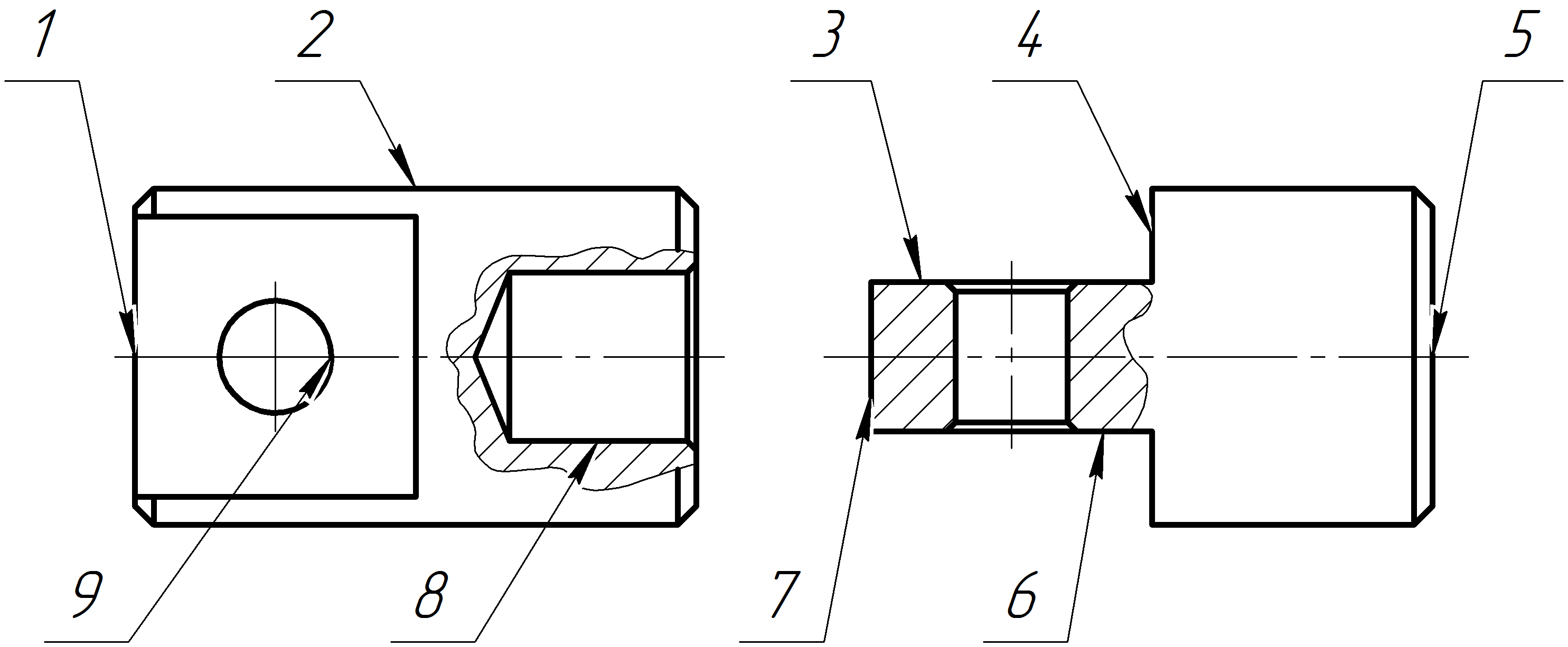

Д анная деталь представляет собой тело вращения с двумя лысками, одним сквозным и глухим отверстиями. Деталь имеет наружные, внутренние и торцевые поверхности.
Поверхность 1 и 5 представляет собой торцевую поверхность Ǿ 36, шероховатостью Rа 12.5, допуском T=0,016
Поверхность 2 представляет собой наружную цилиндрическую поверхность Ǿ 36, шероховатостью Rа 6.3 и длинной 60 мм, допуском
T=0.740
Поверхность 3 и 6 представляет собой плоскую поверхность длинной 30мм, шероховатостью Ra 3,2 и допуском T=0,520
Поверхность 4 представляет собой внутреннюю торцевую шероховатостью Rа 12.5
Поверхность 7 представляет собой торцевую поверхность толщиной 16мм, шероховатостью Ra 12,5 и допуском T=0,210
Поверхность 8 представляет собой глухое отверстие Ǿ 18 шероховатостью Rа 1.25, допуском T=0,018
Поверхность 9 представляет собой сквозное отверстие Ǿ 12
шероховатостью Ra 12.5, допуском T=0,043
Основными функциональными поверхностями являются: плоские поверхности 3 и 6, глухое отверстие 8 и сквозное отверстие 9.
Раздел 1.2: Сформулировать основные требования по точности выполнения размеров, точности формы, точности взаимного расположения поверхностей, качества поверхности.
Для размера допуск 16 мкм, следовательно размер выполнен по 6 квалитету.
Для размера допуск 18 мкм, следовательно размер выполнен по 7 квалитету.
Для размера допуск 43 мкм, следовательно размер выполнен по 9 квалитету.
Для размера допуск 110 мкм, следовательно размер выполнен по 11 квалитету.
Остальные не указанные размеры выполняются по 14 квалитету, а именно
Размер
Размер
Размер
Размер
Отклонение от цилиндричности для сквозного отверстия составляет 0.03мм.
Отклонение от перпендикулярности оси сквозного отверстия составляет 0.03мм относительно базовой оси.
Отклонение от параллельности поверхностей лысок относительно базовой оси составляет 0.02мм.
Неуказанные отклонения по точности формы лежат в пределах допуска на соответствующий размер, например отклонение от круглости глухого отверстия составляет 0,018 относительно базы А.
Данная деталь имеет поверхности с высокими требованиями по качеству:
Отверстия и имеют Ra 1.25
Наружная поверхность имеет Ra 6.3
Поверхности лысок имеют Ra 3.2
Остальные неуказанные размеры имеют шероховатость Rа 12.5
Раздел 1.3: Расчетным путем проверить правильность назначения допуска одного из размеров.
Рассмотрим размер
i-это единица допуска, показывающая зависимость его от номинального размера.
D-это среднее геометрическое значение крайних размеров интервала, в который входит номинальных размер.
;
Величина 0.001 D учитывает допустимую точность измерения.
k-коэффициент допуска показывающий изменение значения допуска в зависимости от квалитета, в нашем случае равен 16.
Расчетным путем определили погрешность допуска на размер составляет 0.4 мкм.
