Диагностирование средство повышения надежности на стадии эксплуатации.

1.Что понимается под термином «Диагностирование» - как одного из средств повышение надежности систем автоматизации и управления?

Это процесс определения состояния объекта.

2.Что понимают под термином «Диагноз» в диагностировании систем автоматизации и управления?

Диагноз-результат диагностирования, заключение о состоянии технического объекта.

З.Что понимается под термином «Алгоритм диагностирования» в диагностировании систем автоматизации и управления?

Это совокупность предписаний о выполнении определенных действий при реализации диагностирования.

4.Определяется ли работоспособность объекта при диагностировании систем автоматизации и управления?

Да

5.Что называется техническими средствами диагностирования при диагностировании систем автоматизации и управления?

Средства предназначенные для определения техн. состояния

6.Какие элементы входят в систему диагностирования АСУТП?

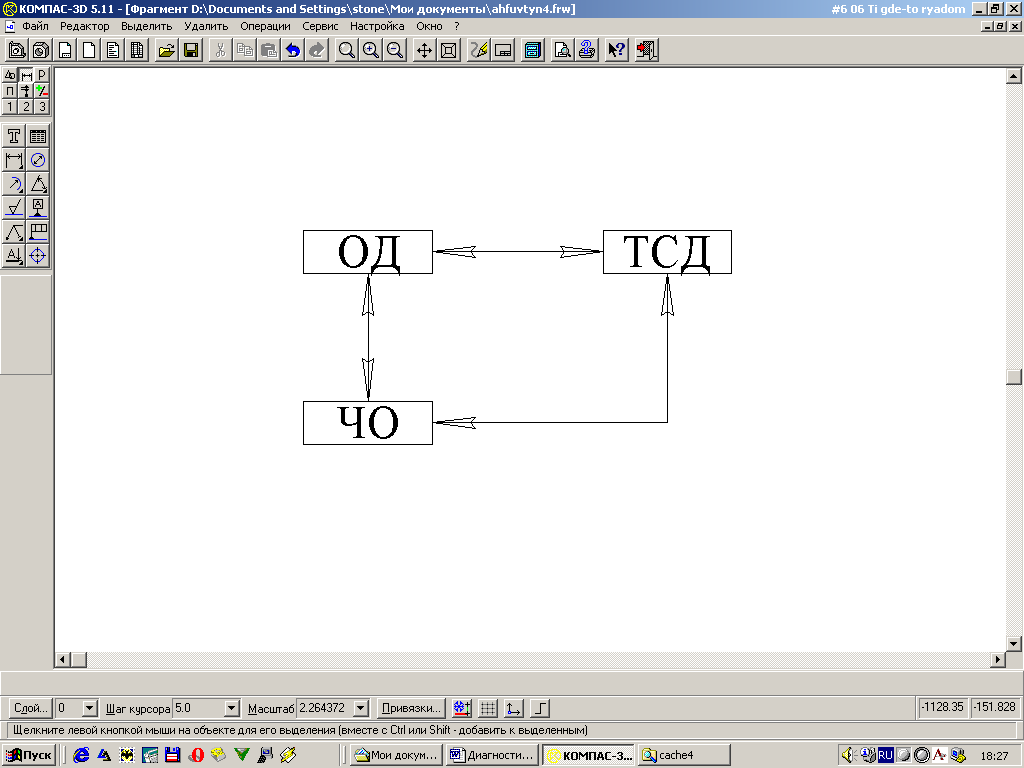

Структурная схема сд.

ОД – объект диагностирования;

ТСД – технические средства диагностики (программно-технические);

ЧО – человек - оператор (потребитель).

7.Может ли работоспособный объект иметь дефект?

Да

8.Может ли не работоспособный объект иметь дефект?

Да

9.Что используется в качестве диагностических показателей при оценке состояния объекта?

А) Физические параметры;

Б) показатели, получаемые из физических параметров, характеристик оборудования в статике и динамике, расчетных характеристик и показателей (показатели эффективности, КПД).

В) диагностические показатели ( ), которые формируются на основе вектора состояний объекта диагностирования;

10.Что понимается под «дефектом» при диагностировании систем управления и автоматизации?

Это отказ элемента или потеря связи между отдельными элементами.

Методы диагностирования систем автоматизации, управления и программно технических средств

1.Как задается условие работоспособности при проведении диагностики систем управления и автоматизации?

Задается неравенствами диагностических показателей

Разделение множества S всех возможных состояний на подмножество S₁ работоспособных состояний и на множество S₂ неработоспособных состояний наз-ся условием работоспособности.

2.Каким образом задаются условия работоспособности при проведении диагностики систем управления и автоматизации для конкретного непрерывного параметра?

Состояние работоспособности системы автоматизации характеризуется совокупностью диагностических показателей, которые объединяют в вектор состояния. Область работоспособности определяется на основании следующих предположений:

1:определяется вектор состояния оборудования, т.е. совокупность диагностических показателей

2:определения вектора номинального состояния

3:определение возможного отклонения вектора состояния от номинального

4:определить область работоспособности оборудования на основания допустимых отклонений.

Вектор работоспособности задается комплексом показателей, где в качестве компонентов м.б. рассмотрены показатели диагностики:

Ξ = ( ξ₁, ξ₂ ,…ξ_n).

3.Каким неравенством задаются условия работоспособности при проведении диагностики систем управления и автоматизации для конкретного непрерывного параметра?

ξ_i> ξ_iн ; ξ_i < ξ_iв или ξ_iн <ξ_i < ξ_iв

В случае когда диагностирование осуществляется по входным и выходным переменам условие работоспособности определяется степенью отклонения текущих значений от номинальных Y=f(x), P_p=(f,δ)=[ ⌠(f(x)- δ(x))^р ] ^1/p <=ξ,

f(x)-текущее значение.

δ(x)-номинальное значение.

4.Что понимается под термином «запас работоспособности» объекта при проведении диагностики систем управления и автоматизации?

Параметр по которому определяют работоспособность имеет некоторый разброс значений который определяет запас трудоспособности или степень работоспособности

ξ_iн -∆ ξ_ij <ξ_i < ξ_iн -∆ ξ_ij

5.По какому из уравнений, приведенных ниже, количественно оценивается степень работоспособности по одному диагностическому показателю?

С_i(t,R)= │ξ_i(t,R)- ξ_iψ│/∆ ξ_i

С_i-сравнительное допустимое значение,

R-режим работы,

t-время.

6.По какому принципу осуществляется функциональное диагностирование систем управления и автоматизации?

Функциональное диагностирование основан на оценке степени выполнения возложенных на основные элементы функций. Не нужны спец генераторы

7.По какому принципу осуществляется тестовое диагностирование систем управления и автоматизации?

Тестовое диагностирование основан на оценке изменения воздействия на диагностический элемент специальной диагностической аппаратурой.

Нужны спец генераторы.

Нужно построить мин. Входную последовательность векторов, обеспечивающих оценку всех состояний элементов.

8.По какому из перечисленных ниже параметров может осуществляется функциональное диагностирование по выходу объекта диагностирования?

-по реакции на рабочее воздействие (одномерное и многомерное)

-по качеству продукции.

9.По какому из перечисленных ниже параметров может осуществляется функциональное диагностирование по результату отдельного оператора?

-по реакции структурной единицы (одномерное и многомерное) на входное воздействие

-по качеству продукции.

10.По какому из перечисленных ниже параметров может осуществляется функциональное диагностирование по алгоритму функционирования?

Фиксируют последовательность выполнения всех операций или только временные интервалы и продолжительность выполнения операций, или то и другое. Выбор метода определяют специфика объекта и особенности построения алгоритма функционирования.

Состояние объекта в процессе его функционирования оценивают по различным внешним признакам. В первую очередь это сопутствующий нагрев отдельных деталей или вообще тепловое поле создаваемое объектом при при функционировании. Нагрев элементов объекта свыше допустимого говорит о возникновении в нём дефекта.
