3.4. Процесс расширения
Необходимо найти параметры и в конце расширения газов, и затем построить политропу расширения.
Степень последующего расширения равна:
Величина , К (3.1)
где - среднее значение показателя политропы расширения
Поскольку в уравнении (3.1) два неизвестных и , то для его решения используем дополнительно уравнение теплового баланса на линии расширения:
(3.2), где
-коэффициент молекулярного изменения при полном сгорании
= 0,486,
Величину - среднюю теплоёмкость продуктов сгорания приравниваем теплоёмкости свежего заряда ( ), равной
, где
Коэффициенты и определяются по формулам:
и
Далее решаем уравнения (3.1) и (3.2) методом последующего приближения (метод итераций) в следующей последовательности:
1). Задаёмся значением в диапазоне 900 – 1200 К
2). Находим из уравнения (3.2).
3). Подставляем в уравнение (3.1) и определяем .
4). Если получается более 0,01, то расчёт рекомендуется повторить.
Для тепловозных ЛЭУ обычно = 1,21 – 1,28, а величина = 900-1200К
Далее определяем давление в конце процесса расширения:
(для справки обычно = 0,5 – 1,0).
Промежуточные значения давлений газов в цилиндре ЛЭУ в процессе расширения можно найти по уравнению политропы расширения
Задавшись несколькими значениями объёма процесса расширения, найдём соответствующие величины .
Далее дополнительно к ранее полученной диаграмме достраивается индикаторная диаграмма в координатах и для процесса расширения.
Теоретические индикаторные диаграммы в «Р-φ» координатах |
|
Рис.5. а – для 4-тактных дизелей; б – для 2-тактных дизелей |

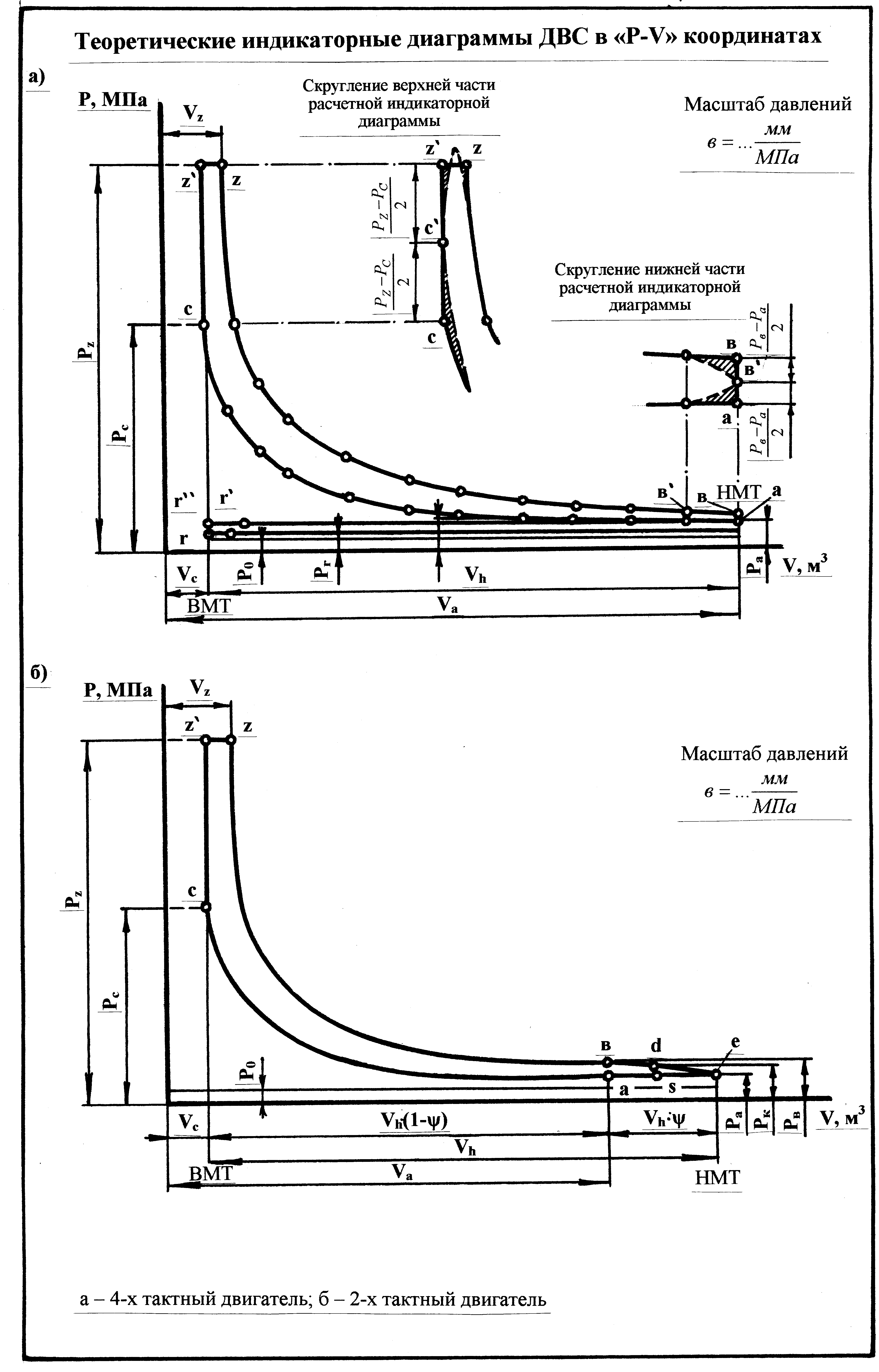

Теоретические индикаторные диаграммы в «Р-V» координатах |
|
Рис.6 а – 4-тактный двигатель; б – 2-тактный двигатель |

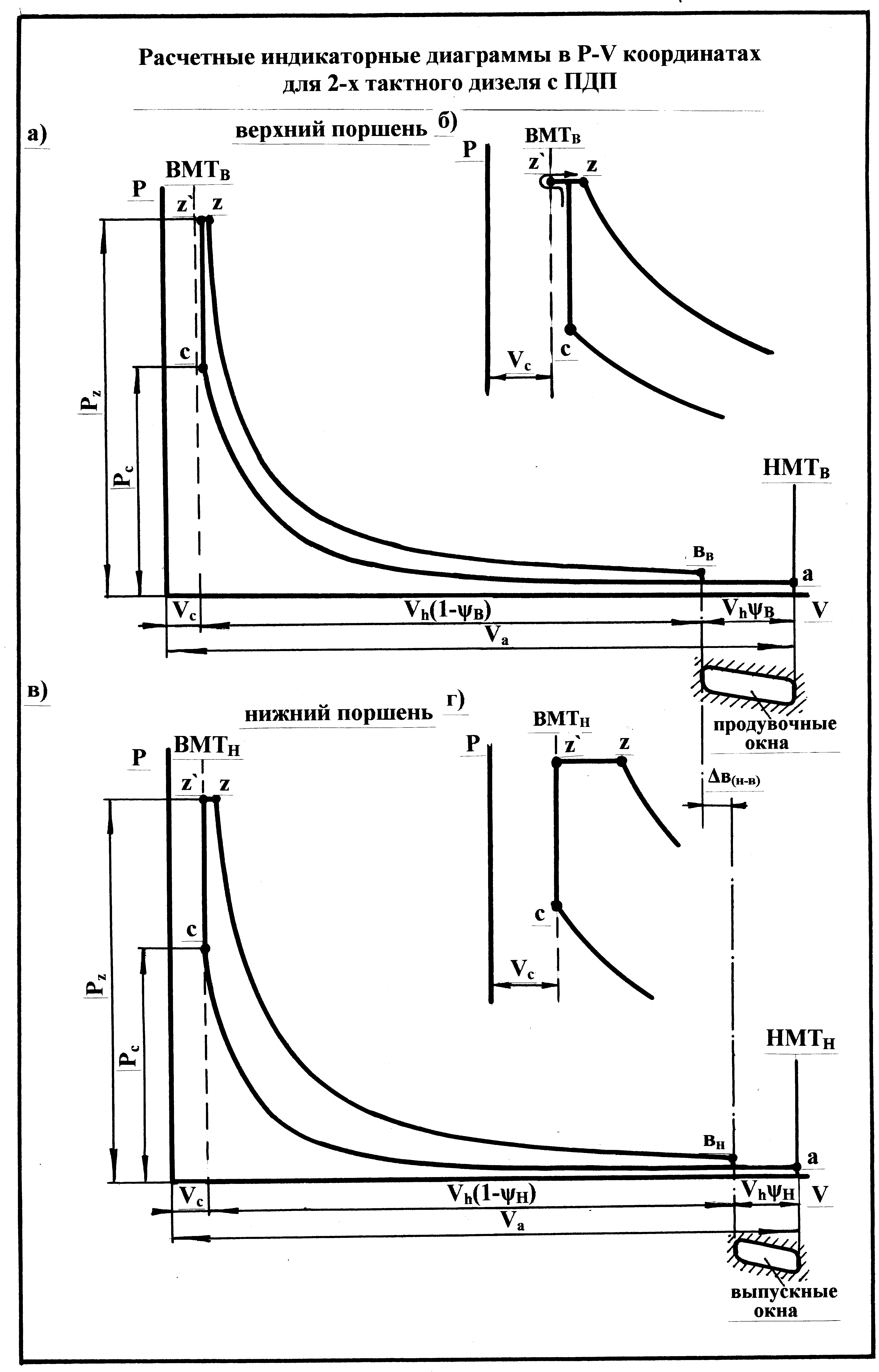

Расчетные индикаторные диаграммы в «Р-V» координатах для 2- тактного дизеля с ПДП |
После построения индикаторных диаграмм переходят к определению основных показателей дизеля.
4. Технико-экономические показатели проектируемого дизеля
Величина среднего индикаторного давления:
, МПа
Для 4-тактных дизелей = 0, и коэффициент полноты диаграммы принимают П = 0,94 0,96. Для 2-тактных дизелей при прямоточно-щелевой продувке П = 1,0, а при прямоточно-клапанной – 0,97 0,99.
Принимая по опытным данным значение механического КПД М в пределах:
для 4-х тактных дизелей с наддувом 0,80 0,92;
для 2-х тактных дизелей с наддувом 0,75 0,85,
определяют среднее эффективное давление:
, МПа (52)
Эффективная мощность дизеля определяется по формуле:
, кВт (53)
или, в случае использования приводного нагнетателя,
, кВт (54)
В случае, если полученная мощность окажется меньше или больше заданной, следует изменить рабочий объем двигателя или давление наддува и произвести повторный расчет.
Индикаторный КПД определяется из соотношения:
, (54)
где RВ = 0,287 кДж/кг.К; НИ = 42500 кДж/кг;
L’0 = 14,35.
Эффективный КПД дизеля:
,
Индикаторный КПД тепловозных дизелей изменяется в пределах i = 0,44 - 0,51, а эффективный - е = 0,38 -0,44.
Удельный индикаторный расход топлива:
, кг/кВт.ч (55)
Удельный эффективный расход топлива:
, кг/кВт.ч (56)
Достигнутые значения gе для тепловозных дизелей:
4-тактные – 0,19 - 0,205, а у 2-тактных – 0,21 - 0,231 кг/кВт.ч.
Литровая мощность двигателя равна:
, кВт/л (57)
Для тепловозных дизелей соответственно: 4-тактные –
NЛ ≤ 15, а 2- тактные - ≤13 кВт/л.
После окончания расчета рабочего процесса и технико-экономических показателей все основные результаты следует свести в табл.4.
№ № |
Наименование показателя |
Обозначение |
Размерность |
Значение |
||||
1 |
2 |
3 |
4 |
5 |
||||
1. |
Эффективная мощность. |
Nе |
кВт |
|
||||
2. |
Угловая скорость коленчатого вала. |
|
рад/с |
|
||||
3. |
Размерность двигателя. |
S/D |
- |
|
||||
4. |
Суммарный коэффициент избытка воздуха. |
|
- |
|
||||
5. |
Расход воздуха. |
G |
кг/с |
|
||||
6. |
Давление наддува. |
РS |
МПа |
|
||||
7. |
Мощность, потребляемая компрессором. |
NК |
кВт |
|
||||
8. |
Температура воздуха на выходе из компрессора. |
Т2 |
К |
|
||||
9. |
То же, на входе в дизель. |
ТS |
К |
|
||||
10. |
Потери давления воздуха. |
Р’S |
МПа |
|
||||
11. |
Давление воздуха в начале сжатия. |
Ра |
МПа |
|
||||
12. |
Температура воздуха в конце наполнения. |
Та |
К |
|
||||
13. |
Масса рабочего тела в конце наполнения. |
Ма |
кг |
|
||||
14. |
Коэффициент наполнения |
V |
- |
|
|
|||
15. |
Степень сжатия |
|
- |
|
|
|||
16. |
Показатель политропы сжатия |
n1 |
- |
|
|
|||
17. |
Давление воздуха в точке «с» |
РС |
МПа |
|
|
|||
18. |
Температура воздуха в точке «с» |
ТС |
К |
|
|
|||
19. |
Давление газов в точке «z» |
РZ |
МПа |
|
|
|||
20. |
Температура газов в точке «z» |
ТZ |
К |
|
|
|||
21. |
Давление газов в точке «в» |
РВ |
МПа |
|
|
|||
22. |
Температура газов в точке «в» |
ТВ |
К |
|
|
|||
23. |
Показатель политропы расширения |
n2 |
- |
|
|
|||
24. |
Температура газов перед турбиной |
Тт |
К |
|
|
|||
25. |
Мощность турбины |
NТ |
кВт |
|
|
|||
26. |
КПД турбины |
Т |
- |
|
|
|||
27. |
Среднее индикаторное давление |
Рi |
МПа |
|
|
|||
28. |
Среднее эффективное давление |
Ре |
МПа |
|
|
|||
29. |
Индикаторный КПД |
i |
- |
|
|
|||
30. |
Эффективный КПД |
е |
- |
|
|
|||
31. |
Цикловая подача топлива |
gц |
кг/цикл |
|
|
|||
32. |
Удельный индикаторный расход топлива |
gi |
кг/цикл |
|
|
|||
33. |
Эффективный расход топлива |
gе |
кг/кВт.ч |
|
|
|||
34. |
Литровая мощность |
Nл |
кВт/л |
|
|
