12. Назначение и общее устройство им-21.

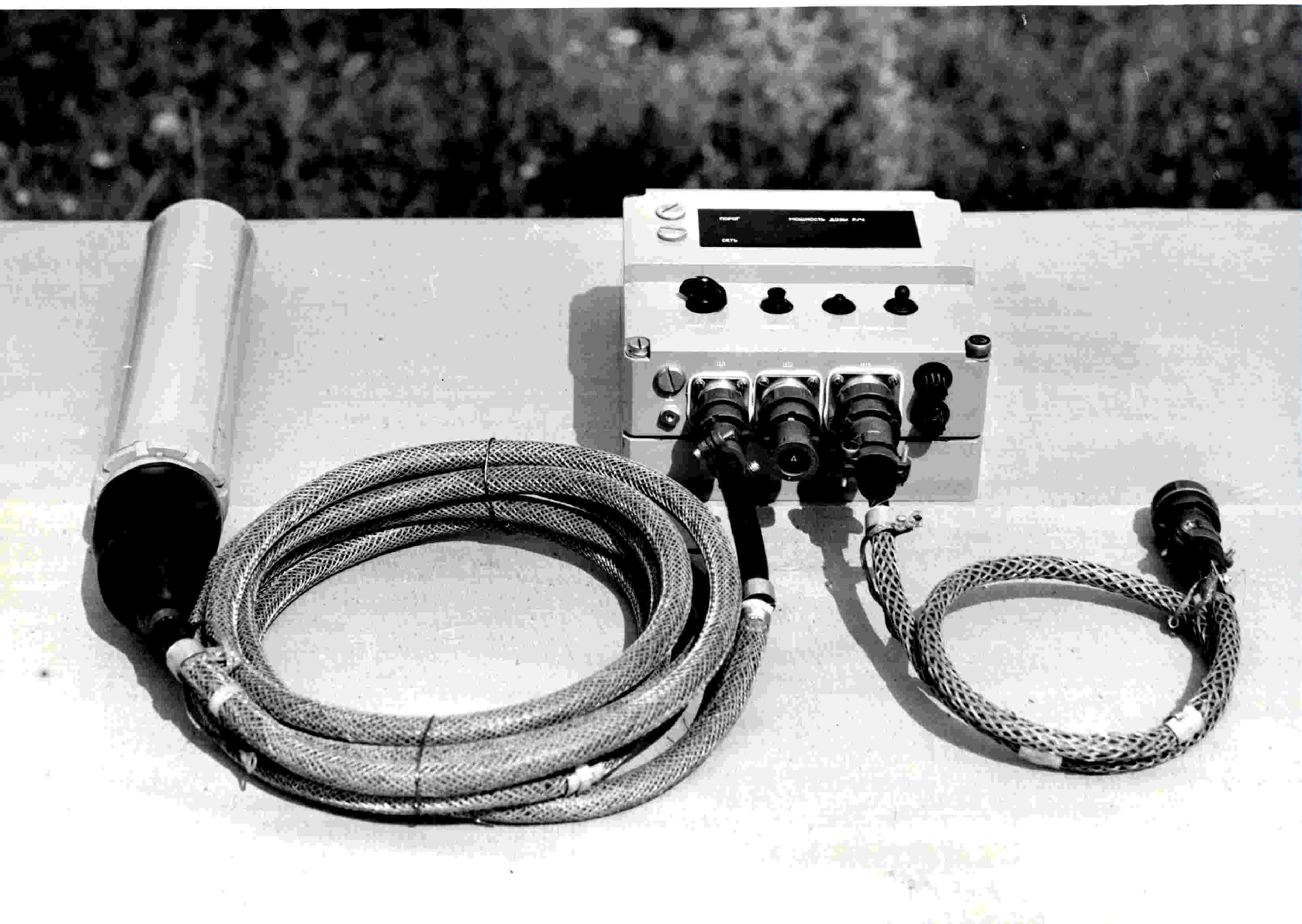

Измеритель мощности дозы ИМД-21 (см. рисунок) предназначен для измерения мощности экспозиционной дозы гамма-излучения и выдачи светового сигнала о превышении мощности дозы установленного порогового значения. Измеритель применяется на подвижных (ИМД-21Б, БА) и стационарных объектах (стационарный измеритель ИМД-21С, СА содержит дополнительный блок питания). В состав комплекта ИМД-21Б входят: блок детектирования (БД), блок измерения средней частоты (БИЧ), монтажные части (кабели, зажимы, розетки, колодка, скоба), ЗИП, техническая документация.
Технические характеристики прибора имд-21б
1. Диапазон измерения мощности экспозиционной дозы от 1 до 9999Р/ч.
2. Измеритель обеспечивает сигнализацию о превышении мощности дозы установленного порогового значения: 1, 5, 10, 50 и 100Р/ч.
3. Основная погрешность не превышает 20%.
4. Время измерения и срабатывания сигнализации не превышает 10 с.
5. В измерителе вручную устанавливается множитель показаний 1, 2, 3 и 4, учитывающий коэффициент ослабления излучения корпусом объекта.
Общее устройство прибора имд-21б
Блок детектирования состоит из корпуса и шасси. На шасси размещены ионизационная камера с контрольным источником и разъем. На торце корпуса имеется шильдик с номером блока и знак “+”, обозначающий направление оси чувствительности при градуировке прибора. Блок детектирования крепится на объекте при помощи двух зажимов.
Блок измерительный состоит из панели и задней крышки. На внешнюю сторону панели выведены органы управления и индикации: переключатель ПОРОГ Р/ч, кнопка ПРОВЕРКА, тумблер включения ТАБЛО, тумблер включения СЕТЬ. На табло размещены цифровые лампы индикации о превышении мощности дозы установленного порога - ПОРОГ и включения сети - СЕТЬ.
Внизу панели закреплены разъемы: для включения соединительного кабеля к блоку детектирования, кабеля питания и заглушки для введения множителя показаний; предохранители, патрон с запасной лампой подвески и клемма заземления. Внутри панели крепится узел измерения средней частоты.
13.Порядок проверки работоспособности рентгенметра дп-5в
Проверка производится в направлении от радиоактивного источника. Подключить источники питания, соблюдая полярность, ручку переключателя поставить в положение "Режим" (8), стрелка прибора должна установиться в закрашенном секторе.
Закрыть крышку отсека питания, пристегнуть к футляру ремни и разместить прибор на груди, подключить к нему головные телефоны. деР
Экран БД установить в положение "К". Ручку переключателя поддиапазонов минуя режим 200 последовательно установить в положения xlOOO, xlOO, xlO, xl, х0,1, при этом:
на поддиапазонах х 1000, хЮО стрелка может не отклоняться, но прослушиваются в телефонах щелчки;
на поддиапазоне х10 прослушиваются частые щелчки, показания прибора сравнить с показанием, записанным в формуляре;
- на поддиапазонах xl, х0,1 в телефонах прослушиваются частые щелчки и стрелка прибора должна зашкаливать. Про- верить срабатывание кнопки СБРОС.
