Определение Vэф по годографам отраженных и преломленных волн
В первом семестре было введено понятие среднескоростной аппроксимации разреза, установлены границы его применимости и определены характеристики:
средняя скорость (
, Vср),
эффективная скорость (Vэф),
предельная эффективная скорость (Ve),
установлены соотношения между ними и показано, что по материалам МОВ могут быть определены только эффективные скорости и сканирование скоростей VОГТ является частным случаем способа подбора. Способ подбора в настоящее время находит наиболее широкое применение, но существуют способы, основанные на прямом расчете Vэф по годографам отраженных волн. На лабораторных занятиях мы определяли Vэф способом постоянной разности (он входит в экзаменационные билеты).
Способ взаимных точек
Предложен независимо друг от друга В.Н. Рудневым, Ю.В. Ризниченко, Н.Н. Пузыревым. Основан на интерпретации встречных годографов (в методике многократных перекрытий встречными будут годографы ОПВ и ОПП) и применим для границ произвольной формы.

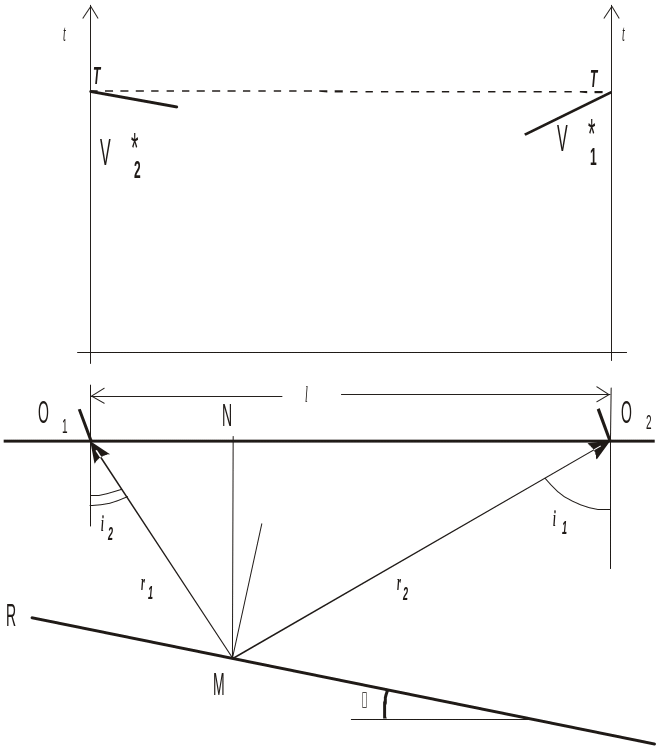

Пусть в исследуемой среде имеется одна отражающая граница R с углом наклона . Обозначим искомую скорость распространения волны в толще над отражающей границей через V. В соответствии с принципом Ферма и вытекающим из него принципом взаимности времена прихода отраженной волны при возбуждении в точке О1 и регистрации О2 и при возбуждении О2 и регистрации в точке О1 будут одинаковы (обозначим время регистрации отраженной волны во взаимных точках через Т).
Рассмотрим путь пробега волны во взаимные точки – О1МО2 и О2МО1. Обозначим отрезки луча О1М = r1, О2М = r2, угол, который составляет луч r1 с вертикалью как i2, а луч r2 – i1. Тогда исходную систему уравнений можно записать как:
l = О2N + О1N = r1sin i1 + r2sin i2
VT = r1 + r2
Отсюда: r1 =
,
r2 =
,
или
=
Из треугольников О1MN
и О2MN: MN
= r2cos
i2 = r1cos
i2, т.е.
=
=
,
или
=
.
(1)
Согласно закона Бенндорфа V* = V / sin i. Обозначим кажущиеся скорости, определенные по годографам отраженных волн в области взаимных точек:
для годографа, зарегистрированного при возбуждении в пункте О1 – V*1,
для годографа, зарегистрированного при возбуждении в пункте О2 – V*2,
т.е. sin i1= V / V*1 и sin i2 = V / V*2. Тогда равенство (1) можно переписать как:
=
.
Полагая =
l / T
можно записать:
=
(2)
Упрощая уравнение (2) и решая его относительно V = Vэф получим:
Vэф =
(3)
При малых углах наклона отражающей границы ( 50 70) выражение (3) существенно упрощается: т.к. V*1 V*2, то (V*1 + V*2) = 2V*ср и (V*1 V*2) (V*ср)2, то
Vэф =
=
=
. (4)
Если при больших углах наклона границы
одно из значений V*
, то выражение (3)
становится неопределенным. Преобразуем
его. Пусть V*1
. Поделим числитель
и знаменатель на V*1: Vэф
=
=
(5)
На основании статистических исследований показано, что погрешность определения V* способом взаимных точек (V*) может быть представлена как:
V* =
,
где k – количество точек на годографе, по которым определялась V*;
= l / l – здесь l – длина участка годографа, по которому определяласьV*,
t – ошибка измерения времени (чаще всего t принимают равной 0.004 с).
