[Править] Электрический соединитель
Электрический соединитель – отрезок провода с токопроводящей арматурой, предназначенный для электрического соединения проводов контактной сети. Различают поперечные, продольные и обводные соединители. Их выполняют из неизолированных проводов так, чтобы они не препятствовали продольным перемещениям проводов контактных подвесок. Поперечные соединители устанавливают для параллельного соединения всех проводов контактной сети одного и того же пути (включая усиливающие) и на станциях для контактных подвесок нескольких параллельных путей, входящих в одну секцию. Поперечные соединители монтируют вдоль пути на расстояниях, зависящих от рода тока и доли сечения контактных проводов вобщем сечении проводов контактной сети, а также от режимов работы ЭПС на конкретных тяговых плечах. Кроме того, на станциях соединители размещают в местах трогания и разгона ЭПС. Продольные соединители устанавливают на воздушных стрелках между всеми проводами контактных подвесок, образующих эту стрелку, в местах сопряжений анкерных участков – с двух сторон при неизолирующих сопряжениях и с одной стороны -при изолирующих сопряжениях и в других местах. Обводные соединители применяют в тех случаях, когда требуется восполнить прерванное или уменьшившееся сечение контактной подвески из-за наличия промежуточных анкеровок усиливающих проводов или при включении в несущий трос изоляторов для прохода через искусственное сооружение.
[Править] Арматура контактной сети

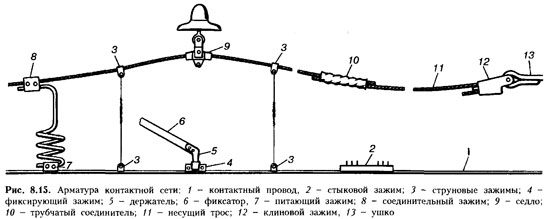

Арматура контактной сети – зажимы и детали для соединения проводов контактной подвески между собой, с поддерживающими устройствами и опорами. Арматура (рис. 8.15) делится на натяжную (стыковые, концевые зажимы и др.), подвесную (струновые зажимы, седла и др.), фиксирующую (фиксирующие зажимы, держатели, ушки и др.), токопроводящую, механически мало нагруженную (зажимы питающие, соединительные и переходные – от медных к алюминиевым проводам). Изделия, входящие в состав арматуры, в соответствии с их назначением и технологией производства (литье, холодная и горячая штамповка, прессование и др.) выполняют из ковкого чугуна, стали, медных и алюминиевых сплавов, пластмасс. Технические параметры арматуры регламентируются нормативными документами.
