Генераторы постоянного тока.

• Мотор-генератор DUGG-28

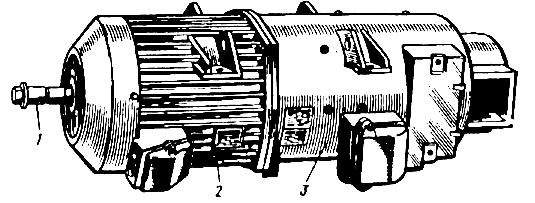

Генератор приводится в движение от редуктора EUK-160-1М. устанавливается на 110 v немецкие вагоны с кондиционированием воздуха. На одном валу (ротор) мотор-генератора располагаются мотор и генератор. Мотор нужен для эмитации движения вагона на стоянке для проверки работоспособности электроприборов и заряда АБ. На него подается напряжение 380 В или 220 В.

Аккумуляторные батареи (аб)

Аккумулятор – химический источник электрической энергии, который способен накапливать и сохранять энергию путем превращения ее в химическую реакцию (заряд), а затем отдавать ее обратно путем преобразования химической реакции в электроэнергию (разряд). Для пассажирских вагонов применяются как кислотные, так и щелочные АБ, но большее применение получили щелочные АБ, так как они выполнены из менее дефицитных материалов.

• Кислотные АБ

Каждый элемент кислотной АБ имеет напряжение 2v и емкость 440 А/ч. Всего на вагоне устанавливают 26 банок (50 v) и 56 банок (110 v). Они расположены в 2 подвагонных ящиках. В качестве электролита используется раствор серной кислоты плотностью 1:22, 1:28 в зависимости от марки батареи. Минимальный уровень электоролита над пластинами составляет 6,5мм., а максимальный 55 мм в зависимости от марки батареи. Это нужно для того, чтобы не огалялись пластины, иначе произойдет выпадение активной массы. Основной недостаток данной АБ – боится глубоких разрядов, это приводит к осыпанию пластин. Разряжать АБ ниже 46-47 v недопустимо.

• Щелочные АБ

На вагонах без кондиционирования воздуха (50 v) устанавливают 38-40 банок, в вагонах с кондиционированием воздуха (110 v) устанавливают 82-86 банок. Каждый отдельный элемент имеет напряжение 1,2 v. В качестве электролита используется раствор 20% едкого кали, реже едкого натрия. Для увеличения срока службы в электролит добавляется едкий литий, который служит также и для уменьшения процесса газообразования. Емкость щелочных АБ колеблется в пределах 250-390 А/ч в зависимости от типа батарей:

40 ВНЖ -300 - 2000 г 40 – количество банок ВНЖ – вагонная никель железная 300 – емкость в А/ч 2000 – год выпуска

40 KN – 375, - 2000 г 390

40 KL – 250 - 2000 г KN – кадмий никелевая KL – кадмий литиевая

Плотность электролита составляет 1:19, 1:21. Срок службы – 5-7 лет.

Щелочная АБ менее подвержена глубоки разрядам по сравнению с кислотной, но ее недостатком является не выдерживание низких температур (емкость падает прямо пропорционально снижению температуры).

При процессе зарядки АБ, электролит начинает разогреваться. Для этого на распределительном щите вынесен пакетный переключатель - заряд с рабочими позициями малый, средний, полный, автомат.

• Малый заряд включается при температуре наружного воздуха +15 ⁰С и выше. При нормально заряженной АБ 60±5 v, ток заряда ~4-12 А.

• Средний заряд – включается при температуре наружного воздуха от -10 ⁰С до +15 ⁰С ток заряда ~12-27 А.

• Полный заряд - включается при температуре наружного воздуха от -10 ⁰С и ниже, ток заряда - ~27 А и выше.

Но длительный ток заряда не должен превышать свыше 50 А в 50 v вагонах. По истечению ~20-30 минут. В немецких вагонах длительный зарядный ток не должен превышать свыше 100 А, в вагонах ТВЗ (110 v) длительный зарядный ток не должен превышать свыше 70 А,

Для заряда АБ в автоматическом режиме внутри аккумуляторного ящика установлено термосопротивление (резистор, который в зависимости от температуры окружающей среды меняет внутреннее сопротивление), а в распределительном щите установлено электронное реле температуры (может быть спаренным или раздельным).
