Фронтальный срез большого мозга на уровне сосцевидных тел

1 – продольная щель большого мозга; 2 – свод; 3 – мозолистое тело; 4 – сосудистое сплетение бокового желудочка; 5 – лучистость мозолистого тела; 6 – прецентральная извилина; 7 – центральная борозда; 8 – постцентральная извилина; 9 – медиальное ядро таламуса; 10 – хвост хвостатого тела; 11 – задняя часть передней спайки; 12 – гиппокамп; 13 – неопределенная зона; 14 – субталамическое ядро; 15 – III желудочек; 16 – сосцевидные тела; 17 – сосцевидно-таламический пучок; 18 – основание ножки мозга; 19 – миндалевидное тело; 20 – зрительный тракт; 21 – нижний рог бокового желудочка; 22 – верхняя височная борозда; 23 – ограда; 24 – островок; 25 – латеральная борозда; 26 – покрышка; 27 – скорлупа; 28 – бледный шар; 29 – внутренняя капсула; 30 – латеральные ядра таламуса; 31 – хвостатое ядро; 32 – мозговая пластинка таламуса; 33 – передние ядра таламуса.

Горизонтальный срез большого мозга на уровне мозолистого тела

1 – колено мозолистого тела; 2 – свод; 3 – наружная капсула; 4 – самая наружная капсула; 5 – ограда; 6 – чечевицеобразное ядро; 7 – III желудочек; 8 – внутренняя капсула; 9 – сосудистое сплетение бокового желудочка; 10 – задняя таламическая лучистость; 11 – шпорная борозда; 12 – продольная щель большого мозга; 13 – валик мозолистого тела; 14 – задний рог бокового желудочка; 15 – латеральные ядра таламуса; 16 – медиальные ядра таламуса; 17 – передние ядра таламуса; 18 – островок; 19 – внутренняя капсула (передняя ножка); 20 – головка хвостатого ядра; 21 – передний рог бокового желудочка.

СТРОЕНИЕ ВНУТРЕННЕЙ КАПСУЛЫ

1 – корково-таламический путь; 2 – корково-мосто-мозжечковый путь; 3 – корково-ядерная часть пирамидного тракта; 4 – корково-спинномозговая часть пирамидного тракта; 5 – таламо-корковый путь; 6 – путь зрительного анализатора; 7 – путь слухового анализатора; 8 – затылочно-височный-мосто-мозжечковый путь

ПОЛУШАРИЯ БОЛЬШОГО МОЗГА

А – верхнелатеральная поверхность левого полушария: 1 – центральная борозда; 2 – глазничная часть нижней лобной извилины; I – лобная доля: 3 – прецентральная извилина; 4 – прецентральная борозда; 5 – верхняя лобная извилина; 6 – средняя лобная извилина; 7 – покрышечная часть нижней лобной извилины; 8 – треугольная часть нижней лобной извилины; 9 – латеральная борозда; II – теменная доля: 10 – постцентральная извилина; 11 – постцентральная борозда; 12 – внутритеменная борозда; 13 – надкраевая извилина; 14 – угловая извилина; III – затылочная доля; IV – височная доля: 15 – верхняя височная извилина; 16 – верхняя височная борозда; 17 – средняя височная извилина; 18 – средняя височная борозда; 19 – нижняя височная извилина;

Б – медиальная поверхность правого полушария: 1 – парацентральная долька; 2 – предклинье; 3 – теменно-затылочная борозда; 4 – клин; 5 – язычная извилина; 6 – латеральная затылочно-височная извилина; 7 – парагиппокампальная извилина; 8 – крючок; 9 – свод; 10 – мозолистое тело; 11 – верхняя лобная извилина; 12 – поясная извилина;

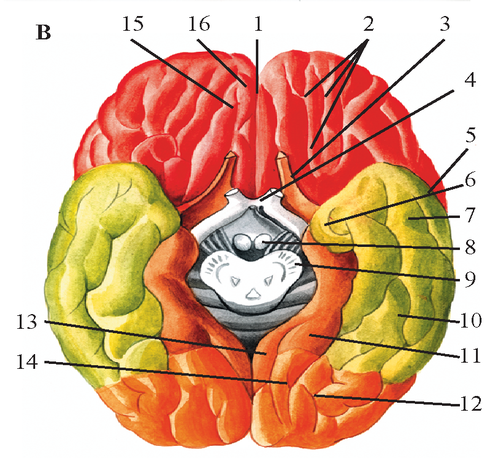

В – нижняя поверхность большого мозга: 1 – продольная щель большого мозга; 2 – глазничные борозды; 3 – обонятельный нерв; 4 – зрительный перекрест; 5 – средняя височная борозда; 6 – крючок; 7 – нижняя височная извилина; 8 – сосцевидное тело; 9 – основание ножки мозга; 10 – латеральная затылочно-височная извилина; 11 – парагиппокампальная извилина; 12 – коллатеральная борозда; 13 – поясная извилина; 14 – язычная извилина; 15 – обонятельная борозда; 16 – прямая извилина.

КЛЕТОЧНОЕ СТРОЕНИЕ КОРЫ БОЛЬШОГО МОЗГА

1 – I слой; 2 – II слой; 3 – III слой; 4 – IV слой; 5 – V слой; 6 – VI слой.

КАРТА ЦИТОАРХИТЕКТОНИЧЕСКИХ ПОЛЕЙ КОРЫ БОЛЬШОГО МОЗГА ЧЕЛОВЕКА

А – наружная поверхность. Б – внутренняя. В – передняя. Г – задняя. Цифрами обозначены поля

ОБОЛОЧКИ ГОЛОВНОГО МОЗГА

А. Строение оболочек и подоболочечных пространств:

1 – пахионовы тельца; 2 – апоневротический шлем; 3 – диплоэ; 4 – церебральные артерии; 5 – твердая мозговая оболочка; 6 – эпидуральное пространство; 7 – паутинная оболочка; 8 – мягкая мозговая оболочка; 9 – пространство Вирхова-Робина; 10 – субарахноидальное пространство; 11 – верхний сагиттальный синус; 12 – субдуральное пространство

Б. Внутричерепные полости (синусы): Б1 – вид сбоку, 1 – верхний сагиттальный синус; 2 – серп большого мозга; 3 – нижний сагиттальный синус; 4 – прямой синус; 5 – края намета мозжечка; 6 – намет мозжечка; 7 – субтенториальное пространство; 8 – диафрагма турецкого седла; 9 – воронка; 10 – внутренний слуховой проход;

Б2 – вид сзади, 1 – верхний сагиттальный синус; 2 – серп большого мозга; 3 – супратенторальное пространство; 4 – прямой синус; 5 – серп большого мозга; 6 – намет мозжечка; 7 – субтенториальное пространство; 8 – сигмовидный синус

ПУТИ ЛИКВОРОЦИРКУЛЯЦИИ

1 – корешок спинномозгового нерва; 2 – арахноидальная ворсинка; 3 – эпидуральные вены; 4 – окружающая цистерна; 5 – межножковая цистерна; 6 – хиазмальная цистерна; 7 – арахноидальные ворсины; 8 – хориоидальное сплетение; 9 – мозжечково-медуллярная цистерна

ЖЕЛУДОЧКИ МОЗГА

1 – левый боковой желудочек с лобным, затылочным и височными рогами; 2 – межжелудочковое отверстие; 3 – третий желудочек; 4 – сильвиев водопровод; 5 – четвертый желудочек, боковой карман

СТРОЕНИЕ ГЕМАТОЭНЦЕФАЛИЧЕСКОГО (А) И ГЕМАТО-ЦСЖ (Б) БАРЬЕРОВ

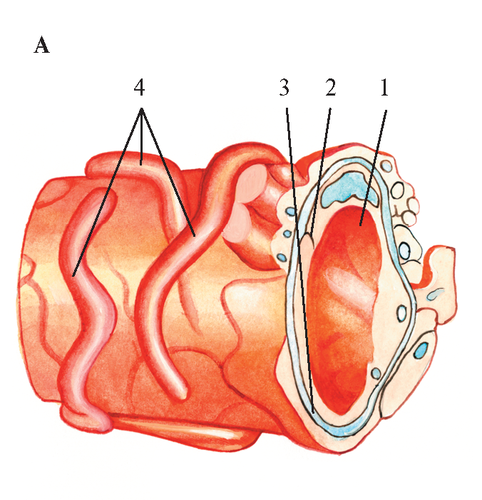

А 1 – мозговой капилляр с нефенестрированным эндотелием; 2 – плотный контакт; 3 – базальная мембрана; 4 – отростки астроцитов.

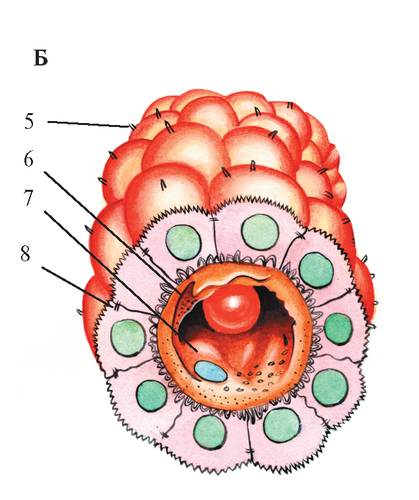

Б 5 – реснички, мембрана эпителиальной клетки; 6 – базальный лабиринт (транспорт веществ); 7 – сплетение капилляров с фенестрированным эндотелием, эритроцит; 8 – плотный контакт

ОСНОВНЫЕ АРТЕРИИ ГОЛОВЫ

1 – грудной отдел аорты; 2 – верхняя и нижняя полые вены; 3 – дуга аорты; 4 – брахиоцефальный ствол; 5 – подключичная артерия; 6 – бифуркация общей сонной артерии; 7 – внутренняя сонная артерия; 8 – наружная сонная артерия; 9 – подбородочная артерия; 10 – артерия нижней губы; 11 – лицевая артерия; 12 – верхнечелюстная артерия; 13 – артерия верхней губы; 14 – угловая артерия; 15 – глазничная артерия; 16 – лобная ветвь поверхностной височной артерии; 17 – мостовые артерии; 18 – основная артерия; 19 – внутренняя сонная артерия; 20 – наружная сонная артерия; 21 – позвоночная артерия; 22 – общая сонная артерия; 23 – подключичная артерия; 24 – легочная артерия

МАГИСТРАЛЬНЫЕ АРТЕРИИ ГОЛОВНОГО МОЗГА

1 – дуга аорты; 2 – плечеголовной ствол; 3 – левая подключичная артерия; 4 – правая общая сонная артерия; 5 – позвоночная артерия; 6 – наружная сонная артерия; 7 – внутренняя сонная артерия; 8 – основная артерия; 9 – глазная артерия.

АРТЕРИИ НАРУЖНОЙ И ВНУТРЕННЕЙ ПОВЕРХНОСТЕЙ ПОЛУШАРИЙ БОЛЬШОГО МОЗГА

А – наружная поверхность: 1 – передняя теменная артерия (ветвь средней мозговой артерии); 2 – задняя теменная артерия (ветвь средней мозговой артерии); 3 – артерия угловой извилины (ветвь средней мозговой артерии); 4 – конечная часть задней мозговой артерии; 5 – задняя височная артерия (ветвь средней мозговой артерии); 6 – промежуточная височная артерия (ветвь средней мозговой артерии); 7 – передняя височная артерия (ветвь средней мозговой артерии); 8 – внутренняя сонная артерия; 9 – левая передняя мозговая артерия; 10 – левая средняя мозговая артерия; 11 – конечная ветвь передней мозговой артерии; 12 – латеральная глазнично-лобная ветвь средней мозговой артерии; 13 – лобная ветвь средней мозговой артерии; 14 – артерия прецентральной извилины; 15 – артерия централь ной борозды;

Б – внутренняя поверхность: 1 – перикаллезная артерия (ветвь средней мозговой артерии); 2 – парацентральная артерия (ветвь передней мозговой артерии); 3 – предклинная артерия (ветвь передней мозговой артерии); 4 – правая задняя мозговая артерия 5 – теменно-затылочная ветвь задней мозговой артерии; 6 – шпорная ветвь задней мозговой артерии; 7 – задняя височная ветвь задней мозговой артерии; 8 – передняя височная ветвь мозговой артерии; 9 – задняя соединительная артерия; 10 – внутренняя сонная артерия; 11 – левая передняя мозговая артерия; 12 – возвратная артерия (ветвь передне] мозговой артерии); 13 – передняя соединительная артерия; 14 – глазничные ветви перед ней мозговой артерии; 15 – правая передняя мозговая артерия; 16 – ветвь передней мозговой артерии к полюсу лобной доли; 17 – мозолистокраевая артерия (ветвь передней мозговой артерии); 18 – медиальные лобные ветви передней мозговой артерии.
