К Р А Т К И Й К А Т А Л О Г
Часть I
ДАТЧИКИ И ПРИБОРЫ ДЛЯ АСУ ТП
-
Более подробная информация (полные каталоги, технические описания или паспорта) высылается по дополнительному запросу
2000 г.
454047 Г.Челябинск, ул. 2-я Павелецкая, 36 Телетайп 124284 диск
Факс (351-2) 22-97-82, 22-92-62, 22-97-81 http://www.tpchel.ru е-mail: tp-sale@chel.surnet.ru
Отдел продаж и продвижения: группа реализации продукции 24-15-54, 22-92-66, 29-06-39,
24-13-25, 22-97-81, 29-06-55, группа реализации продукции "Endress+Hauser" 29-06-11.
Отдел маркетинговых исследований: 22-97-80, 24-43-15, 29-06-05
ОАО “Челябинский завод “ТЕПЛОПРИБОР” отмечен специальными наградами за неизмеримый вклад в деловой мир и высокий профессионализм |
|||
|
|
||
|
АРКА ЕВРОПЫ “За превосходные имидж и качество” |
|
МЕЖДУНАРОДНАЯ ЗОЛОТАЯ ЗВЕЗДА “За качество” |
Вторичные приборы
Тип прибора |
Краткое описание |
Аналоги |
ТЕХНОГРАФ100
ТЕХНОГРАФ160
микро-процессорные показывающие и регистрирующие приборы
|
Количество каналов измерения: Шесть (ТЕХНОГРАФ 100), двенадцать (ТЕХНОГРАФ160). Входные сигналы: “низкого” уровня непосредственно от датчиков температуры (термопреобразователей сопротивления и термопар) и “высокого” уровня (мА, В) от датчиков технологических параметров (уровень, расход, давление). Индикация: цифровая в единицах измеряемой величины на табло. Регистрация: аналоговая и/или цифровая (цифропечать), ленточная диаграмма шириной 100 мм (ТЕХНОГРАФ 100) или 160 мм (ТЕХНОГРАФ 160). Сигнализация: контактная, в каждом измерительном канале по две независимые уставки - всего 12 (ТЕХНОГРАФ100) или 24 (ТЕХНОГРАФ160), выход раздельный (12 или 24 реле сигнализации) или общий (2 реле сигнализации). Преобразование входных сигналов в цифровой сигнал и обмен данными с ЭВМ по каналу RS232. Автоматический контроль исправности по всем платам, программно-кодовая защита от несанкционированного доступа. |
Логопринт-100, РП100, РП160М, ФЩЛ501, КС1, КС2 |
Тип прибора |
Краткое описание |
Аналоги |
ДИСК-250 ДИСК-250И ДИСК-250ДД ДИСК-250П ДИСК-250ТН
аналоговые показывающие и регистрирующие приборы |
Базовая модель ДИСК-250: Входной сигнал: “низкого” уровня непосредственно от датчиков температуры (термопреобразователей сопротивления и термопар) и “высокого” уровня (мА, В) от датчиков технологических параметров (уровень, расход, давление). Регистрация: дисковая диаграмма диаметром 250 мм. Сигнализация: 3-х позиционная контактная. Регулирование: 3-х позиционное бесконтактное или релейное, пропорционально - интегральное (ПИ) токовое или пневматическое (прибор укомплектован электропневмопреобразователем ЭП1324 - выходной пневматический сигнал 0.2-1.0 кгс/кв.см.). Преобразование входного сигнала в унифицированный токовый 0-5 или 4-20 мА.
Особенности ДИСК-250И: входной сигнал - только от датчиков температуры, искробезопасная входная цепь уровня “ia”, маркировка “ExiaIIC”, регулирование - только 3-х позиционное бесконтактное, ПИ токовое или пневматическое.
Особенности ДИСК-250ДД: входной сигнал - только от датчиков давления или расхода (мА), в прибор встроены источник питания и/или устройство корнеизвлечения (для линеаризации показаний и регистрации - только при измерении расхода).
Особенности ДИСК-250П: регулирование - только программное бесконтактное или программное релейное регулирующее устройство с типовой программой типа “трапеция” - подъем, выдержка, спад (заменяет приборы КП3-ЛЭ, РУ-5 для 3-х участков регулирования)
Особенности ДИСК-250ТН: входной сигнал - только от силоизмерительных тензо-резисторных датчиков, используемых в системах автоматического дозирования, регулирование - только 3-х позиционное релейное.
|
КС3, КС2, КС1, РП160.
КП3-ЛЭ, РУ-5
КСТ3-С
|
КСД-250
аналоговый показывающий и регистрирующий прибор |
Входной сигнал: от датчиков расхода, уровня, давления типа ДМ-3583М (мГн). Регистрация: дисковая диаграмма диаметром 250 мм. Сигнализация: 3-х позиционная контактная. Регулирование: 3-х позиционное бесконтактное или релейное, пропорционально - интегральное (ПИ) токовое или пневматическое (прибор укомплектован электропневмопре-образователем ЭП1324 - выходной пневматический сигнал 0.2-1.0 кгс/кв.см.). Преобразование входного сигнала в унифицированный токовый (0-5 или 4-20 мА) или частотный (4-8 кГц) сигнал. Рекомендуем заменять на прибор КСД-250 выпускаемый ранее прибор КСД3 |
КСД3, КСД2, КСД1 |
Тип прибора |
Краткое описание |
Аналоги |
КП1Т аналоговый показывающий прибор
|
Входной сигнал: “низкого” уровня непосредственно от датчиков температуры (термопреобразователей сопротивления и термопар) и “высокого” уровня (мА, В) от датчиков технологических параметров (уровень, расход, давление). Сигнализация: 3-х позиционная контактная. Регулирование: 3-х позиционное контактное. Преобразование входного сигнала в унифицированный токовый (0-5 или 4-20 мА). |
КП1 |
А543, А100, А100-Н аналоговые показывающие и регистрирующие приборы |
Количество каналов измерения: А100 - один или два, А543 - три, А100-Н - один, два или три. Входные сигналы: “высокого” уровня (мА, В) от датчиков технологических параметров (уровень, расход, давление) или от нормирующих преобразователей, а для А100-Н - "высокого" и “низкого” уровня непосредственно от датчиков температуры (термопар и термопреобразователей сопротивления). Регистрация: ленточная диаграмма шириной 100 мм. Сигнализация: в каждом измерительном канале - 2-х (А543) или 3-х (А100, А100-Н) позиционная контактная с независимыми уставками. Преобразование входных сигналов (только для А100-Н) в унифицированные токовые (0-5 или 4-20 мА). |
КС1, КС2, РП 100, РП 160 |

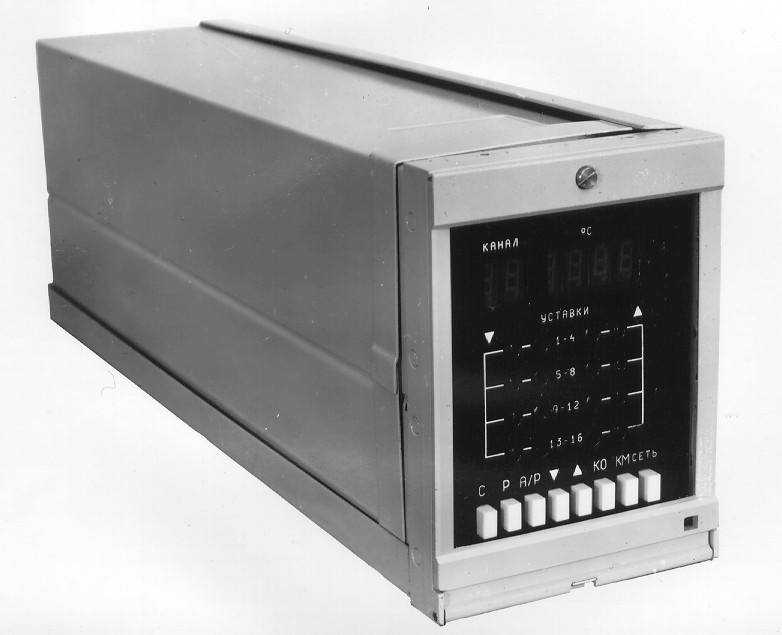

УМС1, УМС2, УМС3, УМС4 устройства многоканальной сигнализации
|
Обегающий циклический контроль температуры объекта: количество точек контроля в УМС1, УМС2 - до 12-ти, в УМС3, УМС4 - до 16-ти. Входные сигналы: от термопреобразователей сопротивления медных или платиновых. Цифровая индикация: номера контролируемой точки (УМС1, УМС2), номера точки и значения температуры в ней (УМС3, УМС4). Контактная сигнализация: 3-х позиционная (уставки МАЛО, МНОГО) - в УМС1, УМС3, аварийная (уставки ПРЕВЫШЕНИЕ, АВАРИЯ) - в УМС2, УМС4. Количество уставок сигнализации : в УМС1, УМС2 - две независимые уставки, общие для всех контролируемых точек, в УМС3, УМС4 - по две независимые уставки на каждую группу из 4-х контролируемых точек - всего 8 уставок. Преобразование входных сигналов в унифицированный сигнал постоянного напряжения (0-10 В) - в УМС1, УМС2 или постоянного тока (0-5 мА) - в УМС3, УМС4. |
КПМ3-МГ, СТ-136М
|
