2.3. Расчет зубчатой передачи
Зубчатые передачи представляют собой механизм, передающий движение с помощью зубчатых колес (рисунок 2). Зубчатые колеса это тела (цилиндры) с равномерно расположенными выступами (зубьями) и впадинами.
Меньшее из зубчатых колес принято называть шестерней; большее – колесом.
а) |
б) |
в) |
г) |

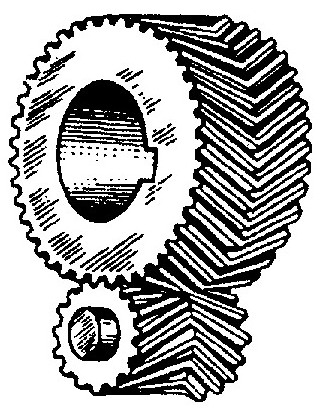

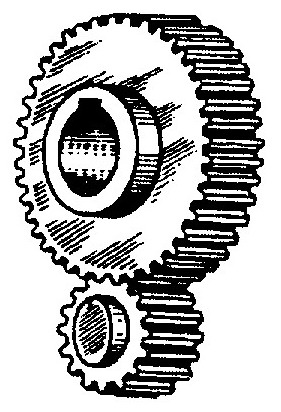

Рисунок 2. Основные виды цилиндрических зубчатых передач. Передачи внешнего зацеплении: прямозубая (а); косозубая (б); шевронная (в). Передача внутреннего зацепления (г) |
2.3.1. Определение допускаемых напряжений
Твердость зубчатых колес выбирают в зависимости от назначения и условий работы передачи. В курсовой работе применяются углеродистые и легированные стали, подвергнутые термической обработке, что позволяет обеспечивать требуемую твердость материала при заданной толщине заготовки.
Таблица 5.
Варианты твердостей зубчатой пары
Вариант |
колесо |
шестерня |
||
твердость |
ГОСТ 8479-70 |
твердость |
ГОСТ 8479-70 |
|
1 |
212…248 НВ |
КП490 (655) |
248…293 НВ |
КП640 (785) |
2 |
223…262 НВ |
КП540 (685) |
262…311 НВ |
КП685(835) |
3 |
235…277 НВ |
КП590 (735) |
277…321 НВ |
КП735 (880) |
4 |
248…293 НВ |
КП640 (785) |
293…331 НВ |
КП785 (930) |
5 |
235…277 НВ |
КП590 (735) |
277…321 НВ |
КП735 (880) |
Примечание: ГОСТ 8479-70 устанавливает свойства поковок; обозначение: КП – категория прочности; число из трех цифр – предел текучести в МПа; в скобках дано значение предела прочности в МПа |
В курсовой работе вариант твердости зубчатой пары определяется исходными данными к курсовой работе (таблица 1).
Выбор твердости у шестерни и колеса производится по правилу: верхний предел твердости колеса должен соответствовать нижнему пределу твердости шестерни.
Допускаемые напряжения определяются для случая:
режим работы непрерывный с постоянной нагрузкой;
передача косозубая;
заготовка – поковка;
термообработка зубчатых колес – улучшение (закалка с последующим высокотемпературным отпуском).
Допускаемые напряжения в расчете на контактную выносливость
|

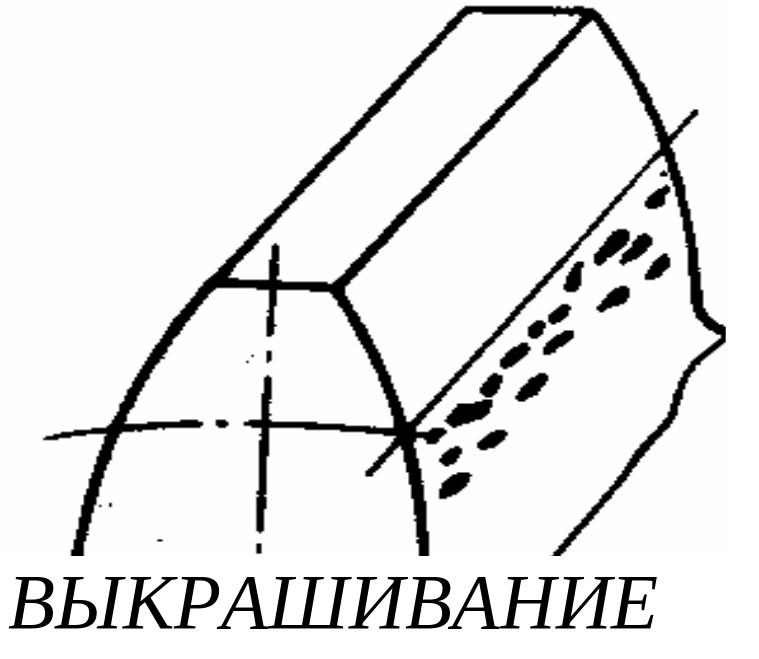

Этот вид расчета исключает усталостное выкрашивание рабочих поверхностей зубьев – основной вид разрушения поверхности зубьев для большинства закрытых быстроходных передах, работающих при хорошей смазке. |
Допускаемые контактные напряжения для пары сопрягаемых колес устанавливается следующим образом:
, МПа
где , ;
– среднее значение твердости;
– коэффициент безопасности для однородной структуры материала.
Допускаемые напряжения в расчете на изгибную выносливость

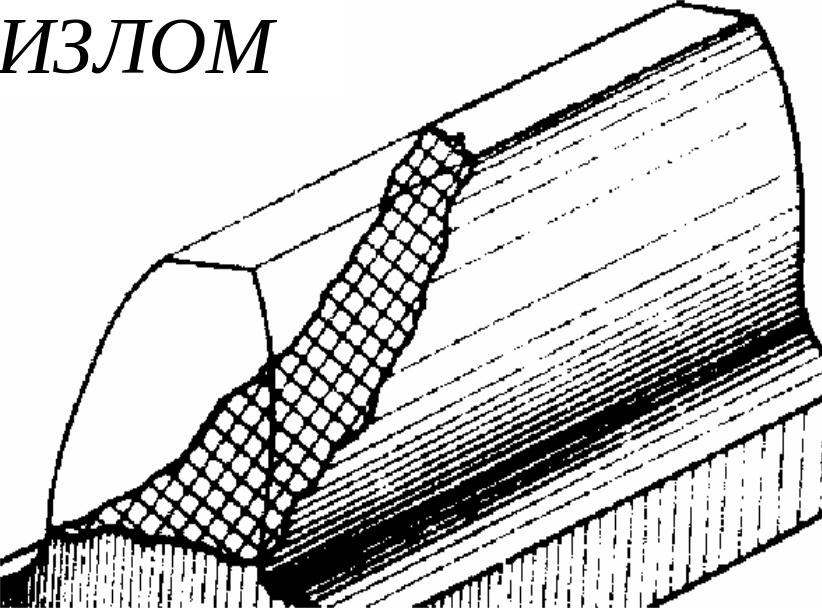

Этот вид расчета исключает усталостную поломку зубьев. Определяют допускаемые напряжения раздельно для шестерни и колеса по формуле:
|
, МПа где – среднее значение твердости; – коэффициент безопасности.
|
