Стандартные крепежные изделия Винты

Наименование стандартов.	Эскиз.	Номера стандартов.

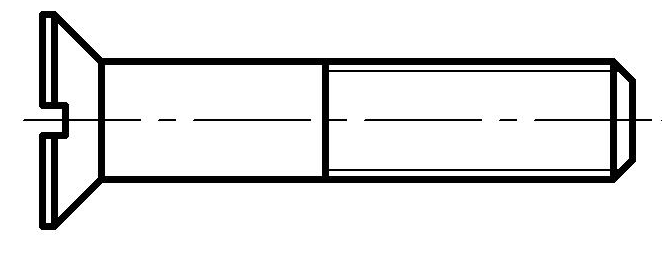

с потайной головкой		ГОСТ 17475-80*

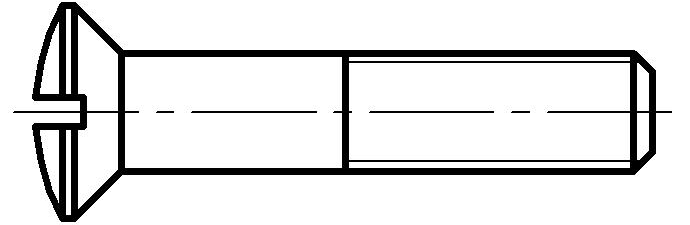

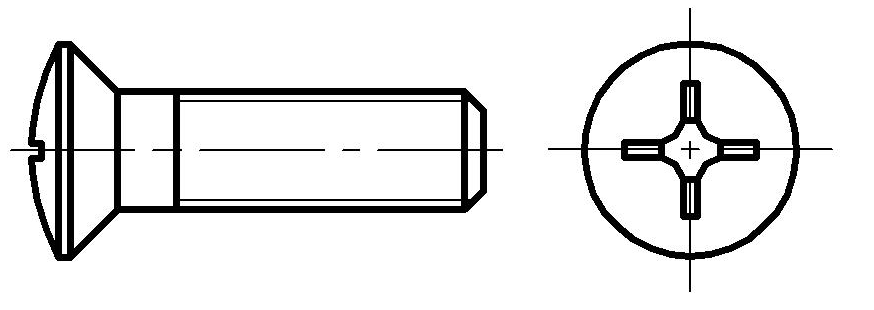

с полупотайной головкой		ГОСТ 17474-80*

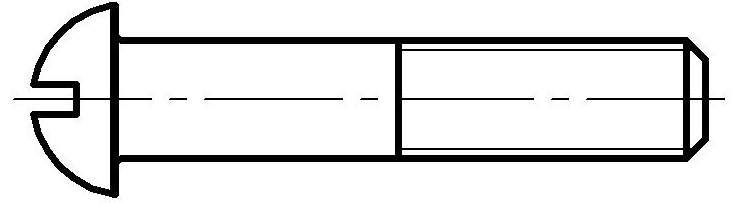

с полукруглой головкой		ГОСТ 17473-80*

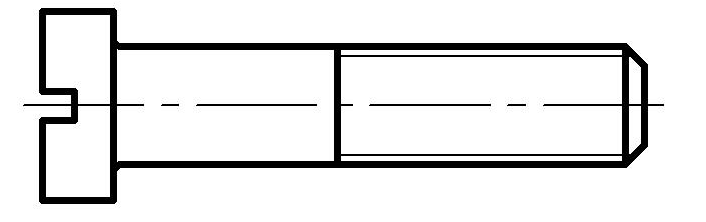

с цилиндрической головкой		ГОСТ 1491-80*

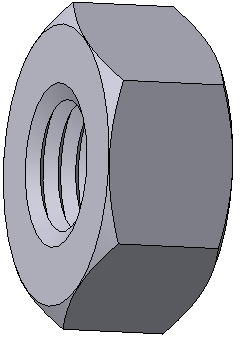

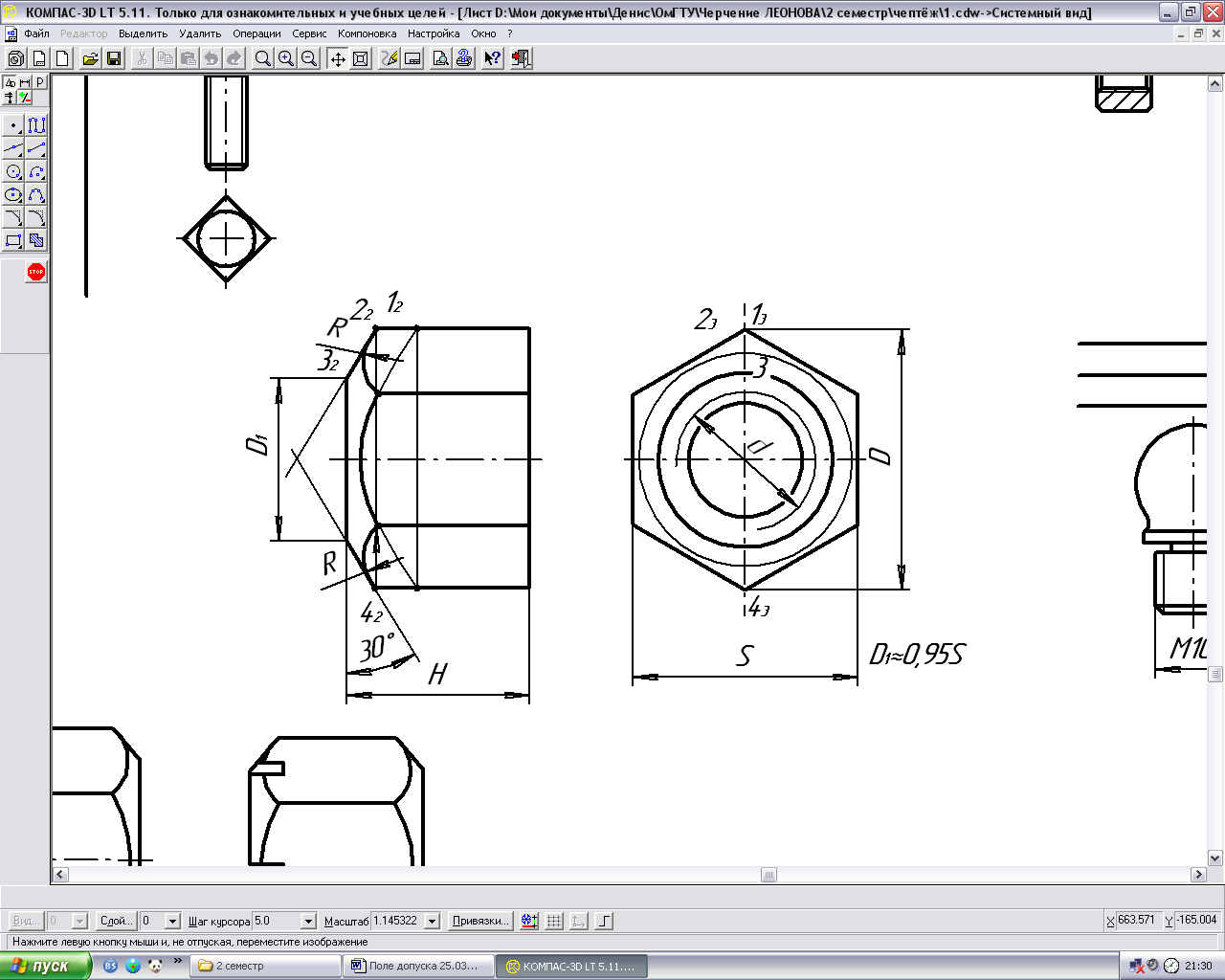

Гайки

Болты

Деталь

Болт

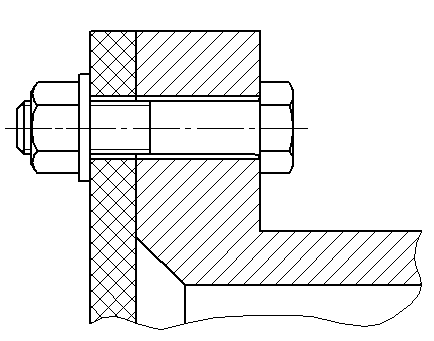

Резьбовое соединение, в котором применены болт, гайка и шайба

а б

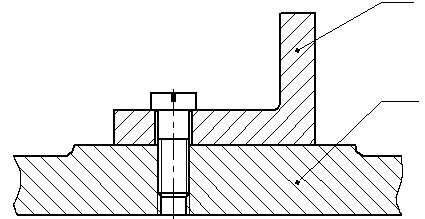

Резьбовое соединение с применением: а) винта;

б) шпильки, гайки и шайбы

Условные обозначения стандартных крепежных изделий

Болт 2М201,560 ГОСТ 7798-70.

1 2 3 4 5

Расшифровывается следующим образом:

1 – название стандартного крепежного изделия,

2 – номер исполнения (2), т. е. с отверстием в стержне болта под шплинт,

3 – обозначение резьбы (диаметр резьбы 20 мм, шаг мелкий 1,5 мм),

4 - длина крепежного изделия (длина стержня болта 60 мм). Стандартная величина.

Выбирается в соответствии со стандартным рядом длин и рассчитывается по формуле:

L = T₁ + T₂ + 1,3d,

где T₁ и T₂  толщины соединяемых деталей, измеряемые по чертежу с учетом масштаба; d  номинальный диаметр резьбы болта; 1,3d  величина, учитывающая высоту гайки, толщину шайбы и запас длины стержня болта.

5 – номер стандарта на изделие.

Условное обозначение шпильки: Шпилька М16120 ГОСТ 2203276. Из номера стандарта известно, что шпилька имеет ввинчиваемый конец L₁, равный d, диаметр резьбы 16 мм, крупный шаг резьбы (мелкий шаг не указывается), рабочая длина 120 мм.

Расчет длины шпильки выполняется по формуле

L_шп = T + 1,15d,

где T  толщина пластины, через которую проходит шпилька; d  наружный диаметр резьбы шпильки; 1,15d  величина, учитывающая высоту гайки, толщину шайбы и запас резьбы.

Условное обозначение гайки: Гайка М201,5 ГОСТ 591570. Номер стандарта дает возможность определить, что гайка нормальной точности, первого исполнения, т. е. с двумя фасками, наружный диаметр резьбы 20 мм, шаг мелкий – 1,5 мм.

Длина винта зависит от толщины скрепляемой детали и материала детали с резьбовым отверстием [7]:

L  T + L₁,

где T  толщина скрепляемой детали, мм; L₁  длина, зависящая от материала детали с глухим отверстием, мм.

У винта, как и у шпильки, L₁ = d для стали, бронзы и латуни; для чугуна L₁ = 1,25 d; а для легкого сплава L₁ = 2 d.

Содержание стандарта на крепежное изделие болт.

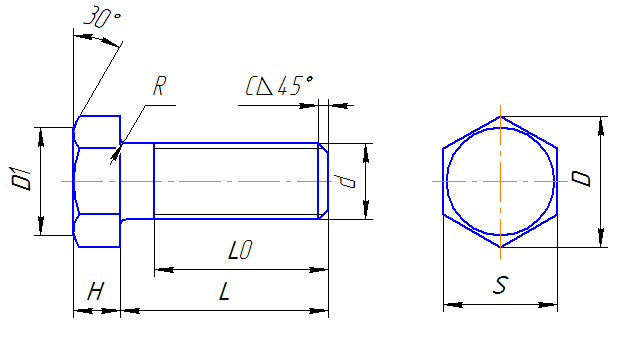

Болты с шестигранной головкой (нормальной точности) ГОСТ 779870 Основные размеры болтов, мм
Шаг резьбы Р d	Крупный	Мелкий	S	H	D	R
6	1		10	4,5	10,9	0,25...0,6
Пример условного обозначения болта с резьбой М16 и крупным шагом длиной 80 мм: Болт М16х80 ГОСТ 7798-70

d L	6	8	10	12	14	16	18	20
14	14	14	14	14
16	16	16	16	16	16
18	18	18	18	18	18	18
20	20	20	20	20	20	20
