Электрическая схема и принцип действия.
Трансформатор представляет собой статический электромагнитный аппарат, предназначенный для преобразования переменного тока одного напряжения в переменный ток другого напряжения той же частоты. Трансформатор имеет не менее двух обмоток, у которых есть общий магнитопровод и которые электрически изолированы друг от друга.
Обмотки размещаются на магнитопроводе, собранном из листов электротехнической стали (рис. 9.1). Магнитопровод отсутствует лишь в воздушных трансформаторах, которые применяются при частотах около 20 кГц и выше, когда магнитопровод почти не намагничивается из-за увеличения вихревых токов.
Обмотка трансформатора, соединенная с источником питания, называется первичной, а обмотка, к которой подключается потребитель электроэнергии, называется вторичной. Параметры, относящиеся к первичной обмотке, обозначаются индексом 1, например, , , , относящиеся к вторичной обмотке – обозначают с индексом 2.
Различают однофазные и трехфазные трансформаторы.
На щитке трансформатора указывают его номинальное напряжение, полную мощность, токи, напряжение короткого замыкания, число фаз, частоту, схему соединения, режим работы и способ охлаждения.

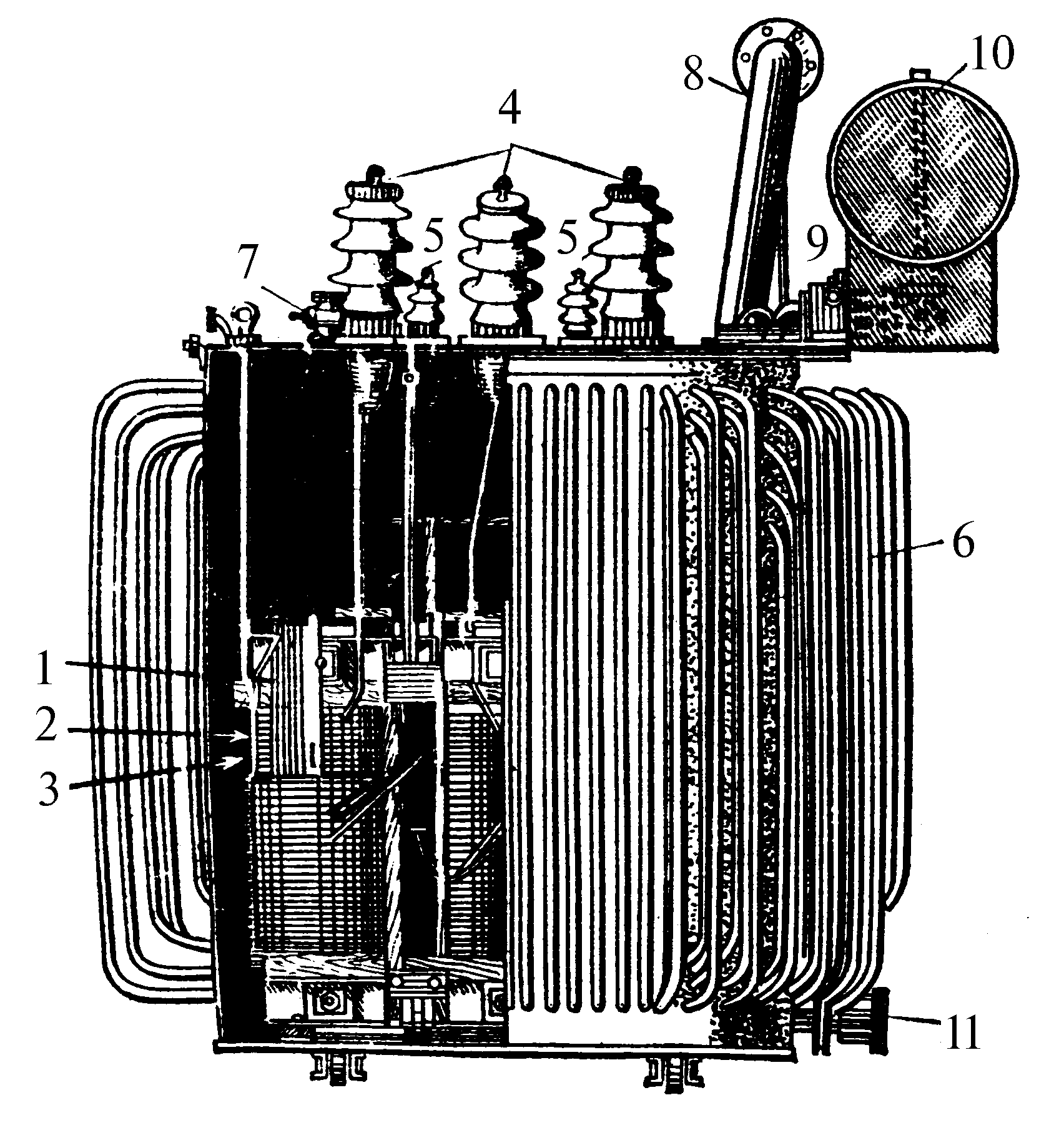

В зависимости от напряжения различают обмотку высшего напряжения (ВН) и обмотку низшего напряжения (НН). По способу охлаждения трансформаторы делят на сухие и масляные. На рис. 9.2 показан трехфазный трансформатор масляный с трубчатым баком, где 1 – магнитопровод; 2 – обмотка НН; 3 – обмотка ВН; 4 – выводы обмотки ВН; 5 – выводы обмотки НН; 6 – трубчатый бак; 7 – кран для заполнения маслом; 8 – выхлопная труба для газов; 9 – газовые реле; 10 – расширитель масла; 11 – кран для спуска масла.
Если первичное напряжение больше вторичного , трансформатор называют понижающим, если – повышающим.
Принцип действия трансформатора основан на явлении электромагнитной индукции. Под воздействием переменного тока первичная обмотка создает в магнитопроводе переменный магнитный поток
(9.1)
Рис. 9.2
(9.2)
где – амплитудные значения ЭДС.
Разделив максимальные значения ЭДС на , получим действующее значение ЭДС в обмотках
; . (9.3)
Из (9.2) и (9.3) следует, что ЭДС обмоток отстают по фазе от магнитного потока на 90°, и пропорциональны числу витков.
Соотношение ЭДС обмоток называется коэффициентом трансформации
. (9.4)
Если , то вторичная ЭДС меньше первичной и трансформатор называется понижающим, при – трансформатор повышающий.
Применяют и другое определение для коэффициента трансформации: отношение номинального высшего напряжения трансформатора к номинальному низшему напряжению. В этом случае коэффициент трансформации всегда больше единицы: .
Так как во вторичной обмотке индуктируется ЭДС, то при подключении нагрузки к ее выводам в контуре обмотка-нагрузка протекает ток и выделяется электрическая энергия. Таким образом, с помощью магнитной связи поток электрической энергии передается из первичной цепи во вторичную. В этом и состоит принцип работы трансформаторов.
Заметим, что положительные направления напряжения на рис. 9.1 показаны стрелкой от точки с высшим потенциалом к точке с низшим потенциалом, первичная обмотка рассматривается как приемник, вторичная – как источник электрической энергии.
