Белгородский строительный колледж.
Технологическая карта №3 Производство бетонных работ
Выполнил:
студент группы С-31
Мигунов Ю. А.
Проверил: Клочкова Л. А.
Белгород 2011г.
Состав технологической карты.
Исходные данные.
Область применения технологической карты.
Подсчет объемов работ.
Калькуляция трудовых затрат и заработной платы.
Определение количества захваток при производстве бетонных работ.
График выполнения бетонных работ.

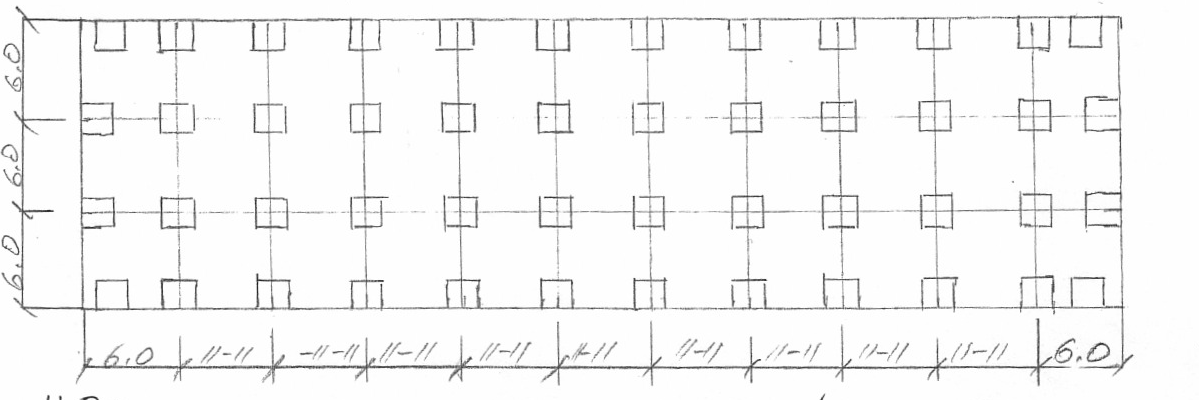

Схема расположения фундаментов.
Указания по производству работ.
Техника безопасности при производстве бетонных работ.
Библиографический список.
Исходные данные.
Вариант 14
Длина здания – 66 м
Ширина здания 18 м
Размеры фундаментов по осям:
-средней – 2,2х2,2м
-крайней – 1,8х1,8м
Шаг колонн – 6х6м
Высота фундамента – 1,15 м
2.Область применения технологической карты.

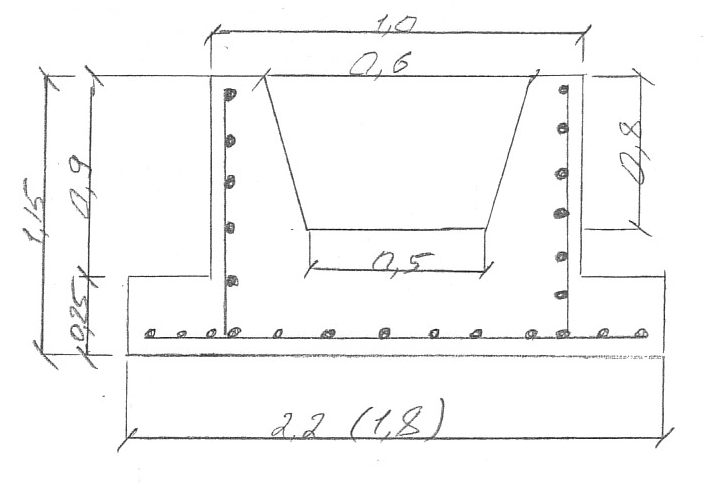

Технологическая карта разработана на комплексный процесс бетонирования одноступенчатых фундаментов размерами в плане 2,2х2,2м и 1,8х1,8 м , высотой 1,15 м.
Технологической картой предусмотрены следующие работы работы :
– установка опалубки;
– установка сеток и каркасов;
– укладка бетонной смеси;
– выдерживание бетонной смеси и уход за ней;
– распалубливание конструкций.
Работы выполняются в 2 смены звеном бетонщиков из 3-х человек.
Продолжительность выполнения работ составляет 11 дней.
Подача и укладка бетонной смеси осуществляется бадьями V=0,5 м3 при помощи самоходного гусеничного крана МКГ-16 грузоподъемностью 16 т.
3. Подсчет объема бетонных работ.
№ п/п |
Наименование работ |
Эскиз, формула расчета, расчет. |
Объем работ |
|
Ед. изм. |
Кол- во. |
|||
1 |
Устройство опалубки |
F1=(0,25×1,8+0,9×1) × 4 × 28= 151,2 F2= ( 0,25×2,2+0,9 × 1) × 4×20= 116 |
м2 |
267,2 |
2. |
Установка арматурных сеток и каркасов |
С1=28. С2 =20. К1= С1 = NKP = 28 К2 = С2 = Nср= 20 |
шт. |
28 |
3. |
Укладка бетонной смеси в фундаменты |
V1=(0,25×1,8+1×1×0.9- 0,6×0,6+0,5×0,5/2×28=41,04 V2=(0,25×2,2×2,2+1×1×0,9-0,6×0,6+0,5×0,5/2×20=37,32 |
м3 |
78,36 |
4. Калькуляция трудовых затрат и заработной платы. |
||||||||||||
N/Nп/п |
Обоснование по ЕНиР |
Наименование работ |
Состав звена по ЕНиР |
Объем работ |
Нормативная трудоемкость на ед. изм. |
Трудоемкость на весь объем работ |
Заработная плата , руб. |
|||||
Профессия, разряд |
Кол-во |
Ед. изм. |
Кол-во |
Чел/Час |
Маш/Час |
Чел/Час |
Маш/Час |
На ед. измереия |
На весь объем |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1 |
Е 4-1-34 |
Устройство опалубки фундаментов S<1 м2 |
Плотник 4 разряд 2 разряд |
1 1 |
м2 |
276,2
|
0,62 |
- |
171,24 |
- |
0-44,3 |
122-35,6 |
2 |
Е 4-1-44 |
Установка арматурных сеток и каркасов m<50 кг |
Арматурщик 3 разряд 2 разряд |
1 2 |
шт |
96 |
0,24 |
- |
23,04 |
- |
0-15,8 |
15-16,8 |
3 |
Е 4-1-49 |
Укладка бетонной смеси в фундамент V<3 м2 |
Бетонщик 4 разряд 2 разряд |
1 1 |
м3 |
78,36 |
0,42 |
- |
32,91 |
- |
0-30 |
23-50,8 |
4 |
Е 4-1-34 |
Разопалубка фундаментов |
Плотник 3 разряд 2 разряд |
1 1 |
м2 |
78,36 |
0,15 |
- |
11,75 |
- |
0-10,1 |
7-91,4 |
|
238,94 |
|
168-94,6 |
Q н = 238,94/8=29,86 чел-дн
Z раб = 168,94/29,86= 5,66руб.
