- •11. Назовите основные типы прямоточных горелок. Для сжигания каких топлив они применяются?
- •12. Каковы достоинства вихревых горелок по сравнения с прямоточными. В чём их недостатки?
- •13. Назовите основные виды компоновок горелок в топочной камере?
- •14. В каких случаях применяется тангенциальная компоновка горелок? в чем ее преимущество по сравнению с встречной?
- •15. Какие основные требования предъявляются к топочным камерам паровых котлов?
- •16. Как классифицируют топочные камеры по способу сжигания топлива и конфигурации топочного объема?
- •17. В каких случаях необходимо применение жидкого шлакоудаления? в чём недостатки жшу?
14. В каких случаях применяется тангенциальная компоновка горелок? в чем ее преимущество по сравнению с встречной?

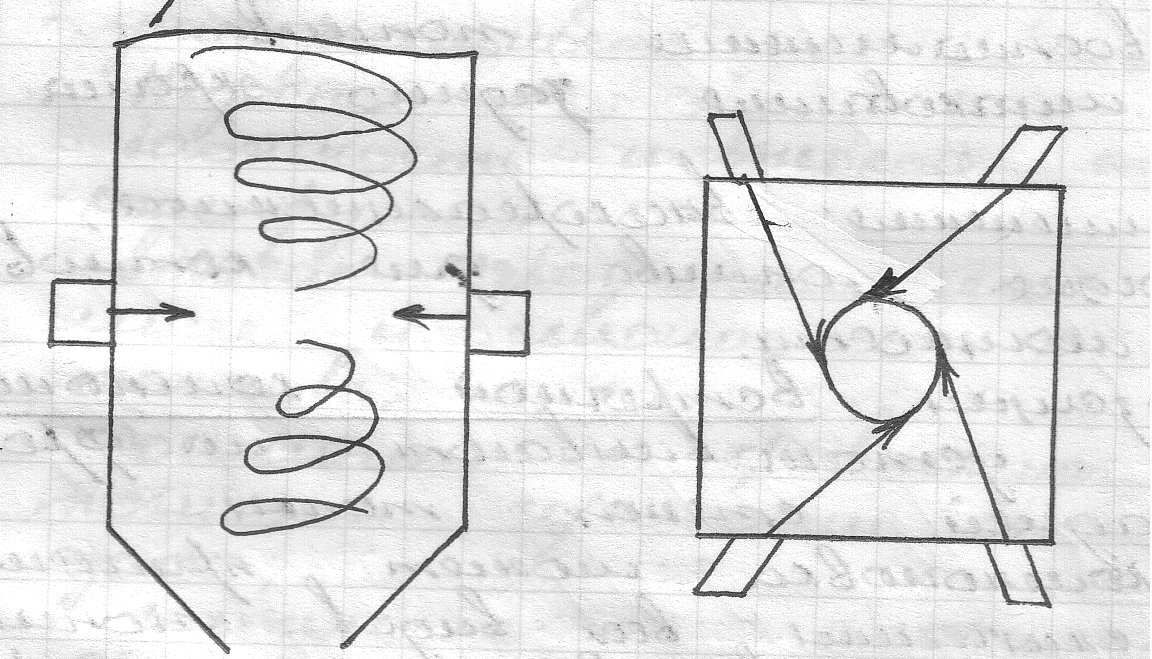

Горелки располагаются в углах топки, а струи из них направлены по касательной к некоторой окружности в центре топки (диаметром около 1метра). При этом образуется горизонтальный восходящий вихрь, постепенно увеличивающийся в диаметре. Учитывая соударение струй, в такой топке наблюдается устойчивое воспламенение. Однако наличие вихря приводит к вовлечению в поток большого количества газов значительно снижает температуру факела, что дает возможность сжигания в таких схемах низкореакционных топлив. Учитывая возможность отклонения струй в сторону при соударении, сечение топок с такой компоновкой принимают квадратным (или прямоугольным- при организации двух вихрей).
Достоинства:
-низкая вероятность шлакования стен топки(из-за расположения факела и его низкой температуры)
-учащенное выгорание топлива (повписянное время нахождения топлива в зоне горения из наличия вихря).
-ухудшенные условия горения (низкая температура факела) не сжигают низкореакционное топливо
-необходимость исполнения поперечного сечения топочной камеры виде квадрата.
15. Какие основные требования предъявляются к топочным камерам паровых котлов?
Топка парового котла- устройство, предназначенное для сжигания энергетического топлива и передачи выделившегося тепла рабочему телу. Требования к топочной камере:
При заданном изменении кол-ва топлива топка должна обеспечить экономичную работу котла в пределах регулирования его нагрузки.
Топочная камера должна обеспечить устойчивое горение в заданном диапазоне изменения нагрузки.
Обеспечения вытекания жидкого шлакав топках с жидким шлакоудвлением в указанном диапазоне нагрузок.
При работе топочной камеры должно отсутствовать активное развитие газовой коррозии экранных труб.
Выброс оксидов азота и серы должны соответсвовать современным требованиям.
Содержание горючих летучей золы должно быть минимальным. Унос горючей составляющей продуктов сгорания означает наличие прямых потерь топлива и уменьшение потерь котла.
Должно быть обеспечено равномерное распределение тепловых нагрузок по периметру топки, что особенно важно для сварных мембранных экранов прямоточных котлов.
Длительную компанию котла а также надежную и экономичную работу котла в течении всего периода эксплуатации между капремонтами.
Топочная камера должна обеспечивать возможность работы на резервном топливе быстрый переход с основного топлива на резервное и обратное.
Процесс горения топлива в топочной камере недолжен сопровождаться шлакованием радиационных и конвективных поверхностей нагрева.
Организация процесса горения в топочной камере дожна способствовать уменьшению низкотемпературной коррозии в ВП.
16. Как классифицируют топочные камеры по способу сжигания топлива и конфигурации топочного объема?
По способу сжигания топлива.
В слоевых топочных устройствах (а) сжигается твердое топливо, прошедшее предварительную сортировку. Слой топлива (неподвижный, перемещающийся по колосниковой решетке или вместе с ней) снизу вверх продувается воздухом, необходимым для горения. Большая часть поступающего топлива сгорает на колосниковой решетке в слое. Выше слоя происходит горение газообразных продуктов разложения топлива, продуктов неполного горения кокса, а также небольших кусочков топлива, уносимых потоком воздуха и продуктов сгорания.
В циклонных топках (б) сгорание являются предтопки различного вида ( горизонтальные, вертикальные, встроенные). Количество которых выбирается в зависимости от паропроизводительности котла. После предтопки продукты сгорания попадают в камеру дожигания или непосредственно в камеру охлаждения.

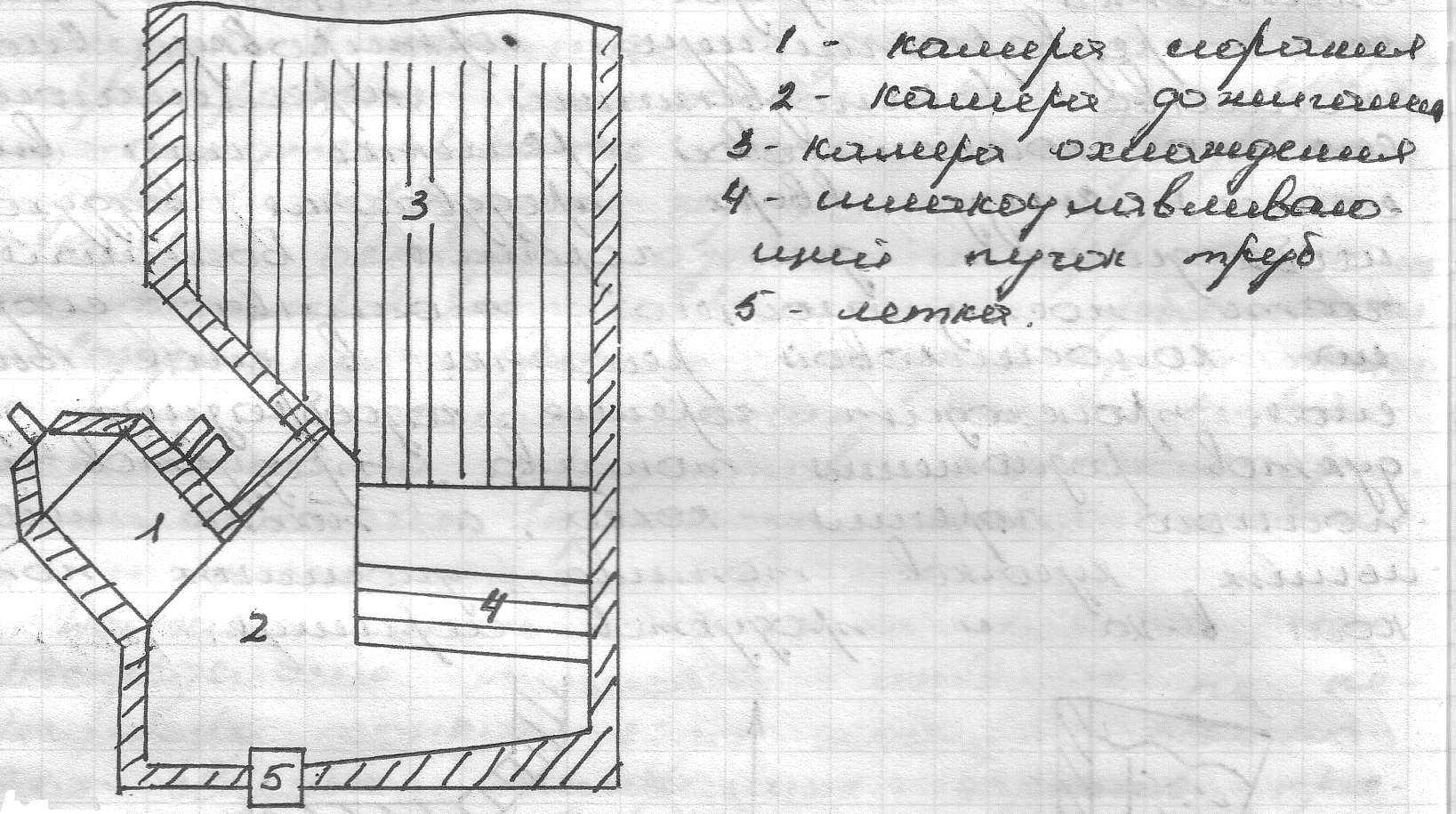

(б) схема топки с горизонтальными циклонными предтопками.
Высокие температуры и продолжительность пребывания топлива и золы в предтопках позволяют сжигать грубую пыль и даже дробленный уголь( в топках с горизонтальными предтопками).
Большая часть минеральной части топлива удаляется из котла виде жидкого шлака.
По конфигурации топочного объема:
Необходимость принятия специальных мер по повышению тем-ры в зоне горения делает необходимым переход от открытой топке к полуоткрытой (в. Г.) применение полуоткрытой топки уменьшает площадь сечения между камерой горения и камерой охлаждения, тем самым уменьшая теплообмен между этими частями топки.

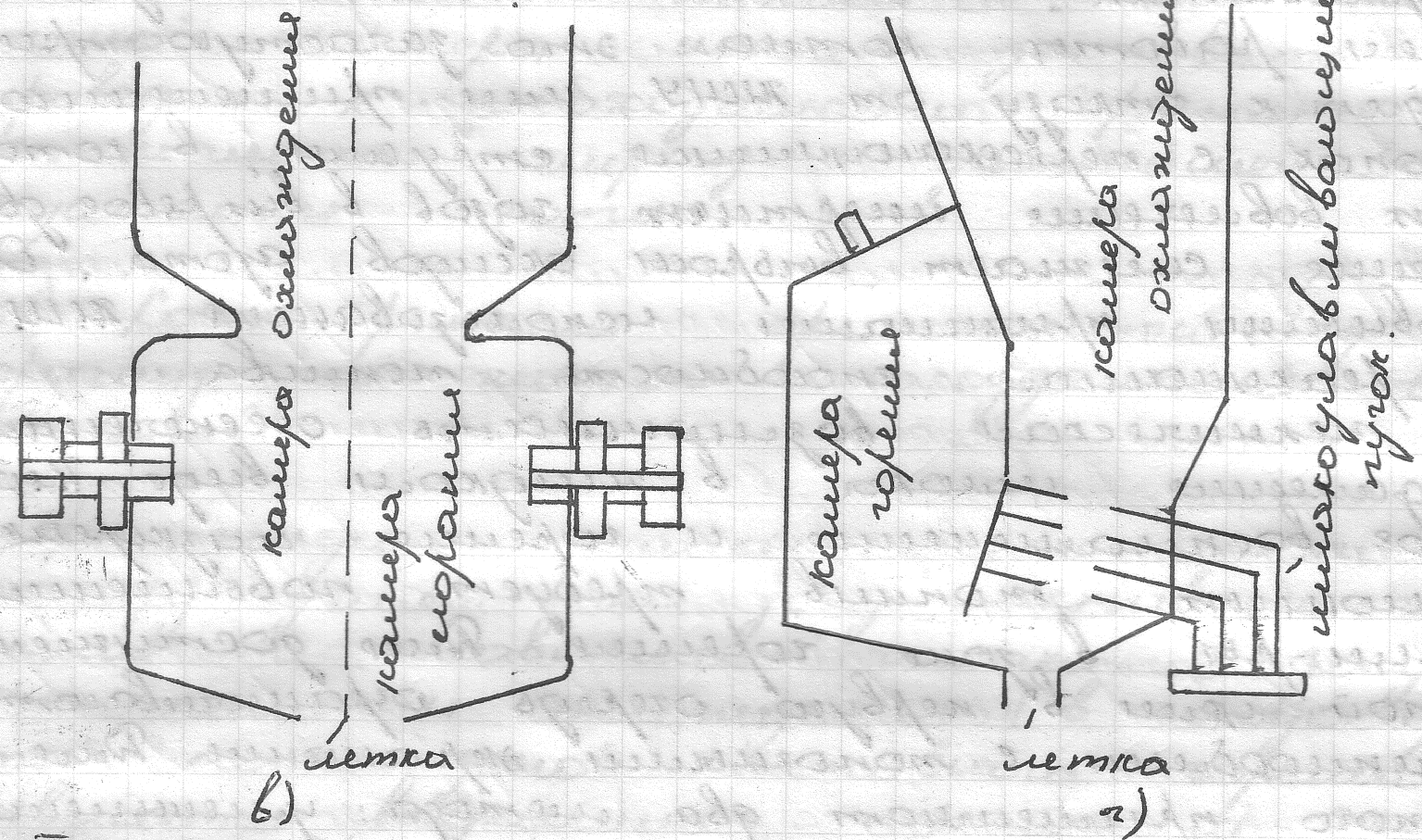

Топки с жидким шлакоудалением.
В)однокамерная топка с пережимом
Г)двухкамерная топка
Для еще большей задержки излучения из камеры горения в выходном сечении устанавливают шлакоулавливающий пучок, который отражает значительную часть излучения обратно в камеру горения, а также задерживает часть жидкого шлака, который стекает по нему и удаляется через летку.
