1.4. Радиоактивное заражение местности
Это заражение поверхности земли, атмосферы, водоемов и других объектов радиоактивными веществами (РВ), выпавшими из облака ЯВ. Источниками РЗМ являются: радионуклиды, образовавшиеся как продукт ядерной реакции; непрореагировавшая часть ядерного горючего; наведенная радиоактивность в районе ЯВ.
Плотность РЗМ данного участка территории зависит от количества выпавших радиоактивных частиц на единицу поверхности, их активности, дисперсного состава и времени, прошедшего после взрыва (выброса), и выражается в Ки/м2.
Каждый радионуклид распадается со своей скоростью. Время, в течение которого распадается половина общего числа атомов, принято называть периодом полураспада данного радионуклида, Т. Ввиду того, что периоды полураспада разных радионуклидов имеют диапазон времени от долей секунды (например, полоний - 214 – 10-4 с) до нескольких миллионов и даже миллиардов лет (уран-238 – 109 лет), спад радиоактивности имеет экспоненциальную зависимость.
Наибольшее РЗМ наблюдается при наземном ЯВ.
Выпавшие из облака ЯВ радиоактивные частицы (Уран 235 и 238, плутоний 239, стронций 90, криптон 90 и др.) на местности образуют так называемый след радиоактивного облака.
При прогнозировании радиационной обстановки след радиоактивного облака на равнинной местности при неменяющихся направлении и скорости ветра принято отображать на схеме (карте) в форме вытянутого эллипса и условно делить на четыре зоны: умеренного (А), сильного (Б), опасного (В) и чрезвычайно опасного (Г) заражения. Критериями определения границ зон служат: доза γ-излучения, получаемая за время до полного распада РВ Д∞, рад, или мощность дозы излучения через 1 ч после взрыва Р1, рад/ч (табл. 5).
Связь между дозой излучения Д∞ и уровнем радиации Рtзар на время заражения tзар выражается соотношением
Д∞ = 5 Рtзар · tзар
Таблица 5 - Характеристики зон радиоактивного заражения.
Наименование зоны |
Д∞, рад |
Р1, рад/ч |
Зона А |
40-400 |
8-80 |
Зона Б |
400-1200 |
80-240 |
Зона В |
1200-4000 |
240-800 |
Зона Г |
>4000 |
>800 |
Люди и объекты подвергаются заражению радиоактивной пылью в результате выпадения РВ из облака ЯВ на поверхность объектов – первичное заражение, а поднятой с земной поверхности – вторичное заражение.
Наибольшую опасность РВ представляют в первые часы после выпадения, так как в этот период их активность наиболее высока. Защитой органов дыхания человека служит респиратор, а открытых участков кожи и одежды - средства защиты из пленочных и других материалов.
В целях исключения облучения людей дозами, выше допустимых, и массовых радиационных поражений вводятся в действие режимы радиационной защиты персонала и населения на радиационно загрязненных территориях.
1.5. Электромагнитный импульс ядерного взрыва
Электромагнитный импульс. При взаимодействии мгновенного и захватного гамма-излучений с атомами и молекулами среды последним сообщаются импульсы энергии. Основная часть энергии "расходуется на сообщение поступательного движения электронам - и ионам, образовавшимся в результате ионизации.
Первичные (быстрые) электроны движутся в радиальном направлении от центра взрыва и образуют радиальные электрические токи и поля, быстро нарастающие по времени. Обладая большой энергией, первичные электроны производят дальнейшую ионизацию, которая также приводит к образованию полей и токов. Возникающие кратковременные электрические и магнитные поля и представляют собой электромагнитный импульс ядерного взрыва (ЭМИ).

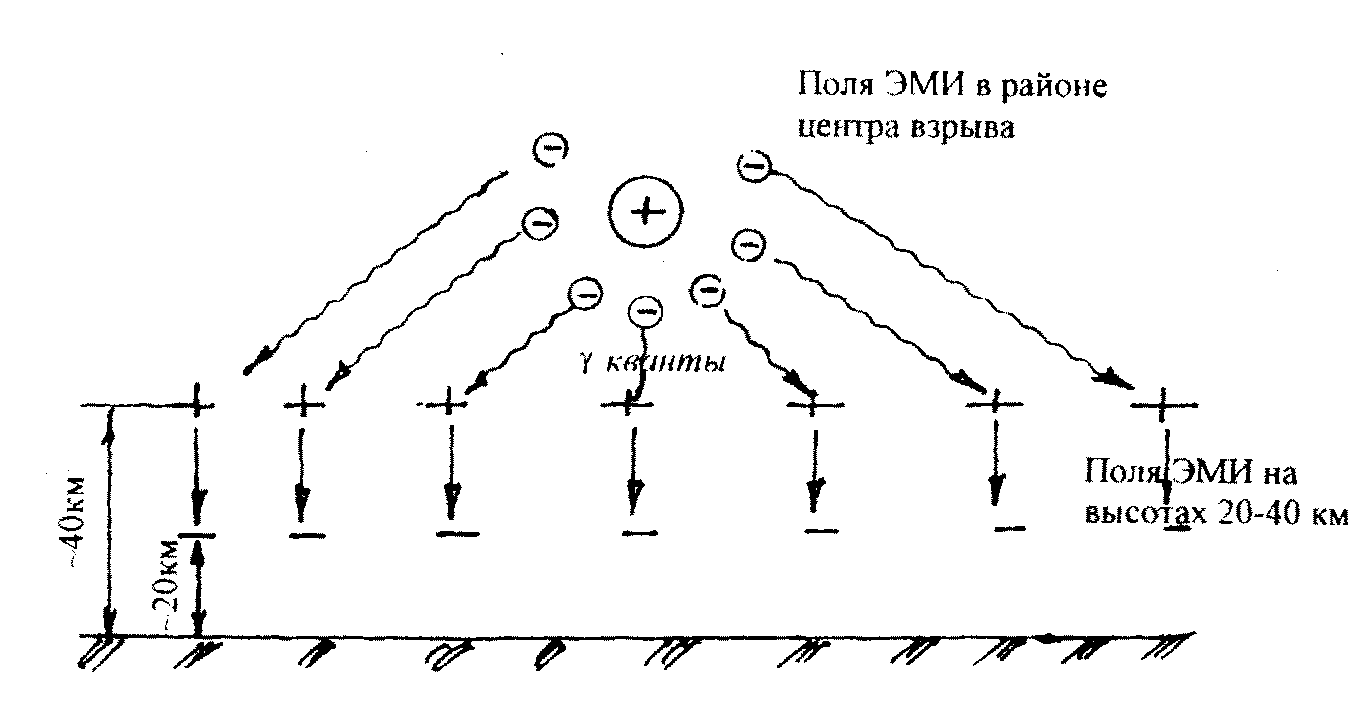

Рис. 1. Схема электромагнитного импульса.
ЭМИ наземного ядерного взрыва характеризуется амплитудой напряженности поля и формой импульса изменения поля с течением времени. Это одиночный однополярный импульс с очень крутым передним фронтом, длительность которого определяется длительностью мгновенного гамма импульса и составляет несколько сотых долей микросекунды, и спадающий подобно импульсу от молниевого разряда по экспоненциальному закону в течение нескольких десятков миллисекунд. Диапазон частот ЭМИ до 100 Мгц, но в основном его энергия распределена около средней частоты (10—15 кгц).
Поскольку амплитуда ЭМИ быстро уменьшается с увеличением расстояния, его поражающее действие — несколько километров от центра (эпицентра) взрыва крупного калибра. Так, при наземном взрыве мощностью 1 Мт вертикальная составляющая электрического поля ЭМИ на расстоянии 4 км — 3 кВ/м, на расстоянии 3 км — 6 кВ/м и 2 км — 13 кВ/м.
ЭМИ непосредственного действия на человека не оказывает. Приемники энергии ЭМИ — проводящие электрический ток тела: все воздушные и подземные линии связи, линии управления, сигнализации, электропередачи, металлические мачты и опоры, воздушные и подземные антенные устройства, наземные и подземные трубопроводы, металлические крыши
и другие конструкции, изготовленные из металла.
В момент взрыва в них на доли секунды возникает импульс электрического тока и появляется разность потенциала относительно земли. Под действием этих напряжений может оисходить: пробой изоляции кабелей, повреждение входных элементов аппаратуры, подключенной к антеннам, воздушным и подземным линиям (пробой трансформаторов связи, выход из строя разрядников, предохранителей, порча полупроводниковых приборов и т. д.), а также выгорание плавких вставок, включенных в линии для защиты аппаратуры. Высокие электрические потенциалы относительно земли, возникающие на экранах, жилах кабелей, антенно-фидерных линиях и проводных линиях связи могут представлять опасность для лиц, обслуживающих аппаратуру.
Наибольшую опасность ЭМИ представляет для аппаратуры необорудованной специальной защитой, даже если она находится в особо прочных сооружениях, способных выдерживать большие механические нагрузки от действия ударной волны ядерного взрыва. ЭМИ для такой аппаратуры является главным поражающим фактором.
Линии электропередач и их оборудование, рассчитанные на напряжение десятков — сотен киловольт, являются устойчивыми к воздействию электромагнитного импульса.
Необходимо также учитывать одновременность воздействия импульса мгновенного амма-излучения и ЭМИ: под действием первого — увеличивается проводимость материалов, а под действием второго — наводятся дополнительные электрические токи. Кроме того, следует учитывать их одновременное воздействие на все системы, находящиеся в районе взрыва.
На кабельных и воздушных линиях, попавших в зону мощных импульсов электромагнитного излучения, возникают (наводятся) высокие электрические напряжения. Наведенное напряжение может вызывать повреждения входных цепей аппаратуры на довольно удаленных участках этих линий.
В зависимости от характера воздействия ЭМИ на линии связи и подключенную к ним аппаратуру могут быть рекомендованы следующие способы защиты:
применение двухпроводных симметричных линий связи, хорошо изолированных между собой и от земли; исключение применения однопроводных наружных линий связи;
экранирование подземных кабелей медной, алюминиевой, свинцовой оболочкой;
электромагнитное экранирование блоков и узлов аппаратуры;
использование различного рода защитных входных устройств и грозозащитных средств.
