5.7. Прикрытое и мертвое пространства
При стрельбе из оружия настильного огня (автоматическое оружие, вооружение боевых машин) на пересеченной местности образуется большое количество прикрытых и мертвых пространств.
Прикрытые и мертвые пространства позволяют, с одной стороны, скрытно располагать свои огневые средства и боевую технику, а также производить маневр своих подразделений. С другой стороны, они затрудняют ведение огня по противнику, который также стремится наилучшим образом использовать защитные свойства местности. Наибольших успехов в этом единоборстве на поле боя достигнет тот командир, который лучше знает теорию и практику использования местности.
Это положение требует внимательного рассмотрения вопроса об определении и свойствах прикрытого и мертвого пространств.
Прикрытым пространством (Пп) называется пространство за укрытием, не пробиваемым снарядом, до точки встречи.
Прикрытое пространство создается определенным местным предметом. Поэтому оно рассматривается, как протяжение местности за непробиваемым укрытием, на которую при данных условиях не может упасть ни один снаряд.
Это и обеспечивает целям, находящимся в пределах этого пространства, определенную гарантию от поражения огнем противника.

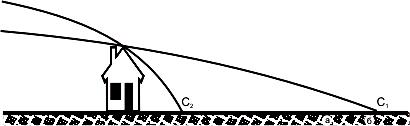

Рис. 71. Прикрытое пространство.
Поэтому при дальнейшем рассмотрении прикрытого пространства мы всегда будем рассматривать его как прикрытое пространство по местности.
В этом смысле прикрытое пространство по геометрическому построению чертежей и формулам для определения его величины аналогично поражаемому пространству на наклонной местности, с учетом которого определяется и величина мертвого пространства за укрытием.
В тех случаях, когда стреляющий, не видя местности за укрытием, затрудняется определить величину ската, считают, что местность за укрытием или горизонтальна или параллельна линии прицеливания, направленной под основание укрытия (рис. 71). В последнем случае угол встречи будет равен углу падения по линии прицеливания.
Рассмотрим зависимость прикрытого пространства от различных причин.
Величина прикрытого пространства зависит от высоты укрытия, угла встречи и расположения укрытия относительно вершины траектории.
Чем выше укрытие, тем больше величина прикрытого пространства и, наоборот, чем ниже укрытие, тем меньше его величина в данных условиях
стрельбы (рис. 72).
Рис.72. Зависимость прикрытого пространства от высоты укрытия.
При одинаковой высоте укрытия величина прикрытого пространства будет тем больше, чем меньше угол встречи. И, наоборот, с увеличением угла встречи прикрытое пространство уменьшается (рис. 73).
Рис. 73. Зависимость Пп от угла встречи.
Это положение и используют, когда для обстрела обратных скатов и вообще целей, находящихся за укрытием, применяют более крутые траектории или переходят к стрельбе из оружия навесного огня (гаубицы, минометы, АГС-17, ГП-25).
Для увеличения угла встречи и, следовательно, уменьшения величины прикрытого пространства выбирают огневые позиции на высотах, крышах домов и т. д. Однако при этом следует учитывать, что увеличение угла встречи приводит к резкому уменьшению поражаемого пространства на наклонной местности.
На высоких местах особенно выгодно располагать снайперов и отличных стрелков, так как при стрельбе одиночными выстрелами по отдельным целям поражаемое пространство на наклонной местности не имеет практического значения. Уменьшение же прикрытых пространств позволяет снайперам в больших пределах применять меткий огонь своего оружия.
Величина прикрытого пространства во многом зависит от того, на какой части траектории находится данное укрытие. При одинаковой высоте укрытия прикрытое пространство тем больше, чем ближе к оружию находится данное укрытие (рис. 74).
Рис. 74. Зависимость глубины Пп от удаления укрытия.
Случай расположения укрытия на восходящей ветви траектории и вообще в непосредственной близости от оружия имеет смысл рассматривать только в связи с необходимостью определять наименьший прицел при стрельбе с закрытых огневых позиций.
Рассмотрим способы определения прикрытого пространства на нисходящей ветви траектории при стрельбе из стрелкового оружия и вооружения боевых машин.
а) Графически. Графически глубину прикрытого пространства можно определить построением в одном масштабе профиля местности и траектории. При всей сложности данного способа он является наиболее точным и может найти применение при выборе наилучшего места для сооружения долговременных сооружений, особенно на пересеченной местности.
б) По формуле тысячной. Если укрытие находится на нисходящей ветви траектории и ее можно принять за прямую линию (конечную часть траектории принимают за прямую в том случае, если высота укрытия не превышает 1/3 высоты траектории), то глубину прикрытого пространства можно определить по формуле:
,
где By - высота укрытия;
μ - угол встречи в тысячных.
Пример 1. В направлении стрельбы 14,5-мм пулемета КПВТ имеется гребень, высота которого 10 м. Определить прикрытое пространство, если стрельба ведется на дальность 1500 м (за укрытием местность совпадает с линией прицеливания).
Решение. По таблицам стрельбы находим, что угол падения на 1500 м равен 1°24' или 23 тысячным. Подставив данные в формулу, получим:
.
Пример 2. В направлении стрельбы из пулемета ПКМ на дальности 900 м находится каменная ограда высотой 1,5 м. Определить глубину прикрытого пространства, если местность за укрытием повышается. Угол ската равен +3°.
Решение. По таблицам стрельбы находим значение угла падения на дальность 900 м, он равен 24 тыс. и, переводя угол ската в тысячные, определим величину угла встречи по формуле:
По формуле определим величину прикрытого пространства:
в) По таблицам превышения траектории над линией прицеливания. Данный способ, как и способ определения прикрытого пространства по углам прицеливания, применяется только в тех случаях, когда можно допустить, что линия прицеливания за укрытием на всём протяжении параллельна местности за укрытием.
Разберем этот способ на примере. Перед фронтом пулеметного отделения на дальности 300 м находится разрушенная кирпичная ограда сада высотой 0,7 м. Определить величину прикрытого пространства, образуемого оградой сада.
Для того, чтобы перебросить пули через укрытие (стенку), необходимо выбрать такой прицел, при стрельбе с которым на дальность 300 м превышение траектории над линией прицеливания было бы несколько больше или равно высоте укрытия.
Пользуясь таблицей, находим, что такое превышение соответствует прицелу 5 (превышение на 300 м с прицелом 5 равно 0,75 м).
Прицел 5 соответствует прицельной дальности 500 м. Следовательно, Пп=500-300=200 м.
Ясно, что с данной огневой позиции пулемет не сможет эффективно вести огонь по противнику, поэтому ее необходимо сменить.
г) По углам прицеливания. Данный способ рассмотрим также на примере. В направлении стрельбы пулемета ПКМ имеется укрытие высотой 0,8 м. Дальность до укрытия 400 м. Найдем величину прикрытого пространства.
Для того, чтобы пулю добросить до укрытия, пулемету нужно придать угол прицеливания 7,2 тысячных, а чтобы пулю перебросить через укрытие, необходимо этот угол увеличить на высоту укрытия в тысячных (рис. 75).
С ледовательно, суммарный угол прицеливания (α сум.) равен сумме угла прицеливания (α) и угла укрытия (ук).
Рис. 75. Определение величины Пп по углам возвышения (прицеливания ).
Чтобы вычислить суммарный угол прицеливания, нам нужно найти угол укрытия (ук), который легко вычислить по формуле тысячных
Ук=
Суммарный угол прицеливания будет равен:
α сум. = 7,2+2 = 9,2 тыс.
По таблице определяем дальность, которой соответствует угол прицеливания, равный 9,2 тысячным. Эта дальность равна 560 м. Следовательно, Пп=560—400=160 м.
О днако за укрытием есть и другой участок, на котором цель не может быть поражена. Участок прикрытого пространства, на котором цель не может быть поражена при данной траектории, называется мертвым (не поражаемым) пространством (Мпр).
Рис. 76. Определение мертвого пространства.
Величина мертвого пространства зависит от высоты цели (чем выше
цель, тем меньше Мпр), от высоты укрытия (чем больше высота укрытия,
тем больше Мпр) и от угла встречи (чем больше угол встречи, тем меньше Мпр).
Мертвое пространство находится как разность глубины прикрытого пространства и поражаемого пространства на наклонной местности (см. рис.76):
Мпр = Пп—Ппр.
Разберем на примерах способы определения мертвого пространства.
Пример 1. Стрельба ведется из пулемета ПКМ с прицелом 5 через укрытие высотой 5 м, расположенное на расстоянии 500 м от пулемета. Определить глубину Мпр, если высота цели равна 1,7 м.
Решение. По таблице определяем угол прицеливания на дальность 500 м, α=8,6 тыс. Определим угол укрытия:
ук= .
Суммарный угол прицеливания α сум. =8,6+10=18,6 тыс.
Горизонтальная дальность, соответствующая углу прицеливания в 18,6 тысячных, равна 980 м. Следовательно:
Пп= 980—500=480 м.
Определим глубину поражаемого пространства на наклонной местности, принимая за угол встречи угол падения (табличный):
Глубину мертвого пространства определяем, как разность глубины прикрытого пространства и поражаемого пространства по местности:
Мп = Пп-Ппр = 480-200=280 м.
Полученные результаты означают, что при данных условиях стрельбы возможно поражение целей высотой 1,7 м, находящихся за укрытием на расстоянии от 280 м и далее.
