Конструктивная характеристика элементов здания
Конструктивная схема здания — бескаркасная, с продольными и поперечными несущими стенами.
Пространственная жесткость здания обеспечивается совместной работой наружных и внутренних стен с опиранием на них плит перекрытия, их анкеровкой, , а так же лестничной клеткой

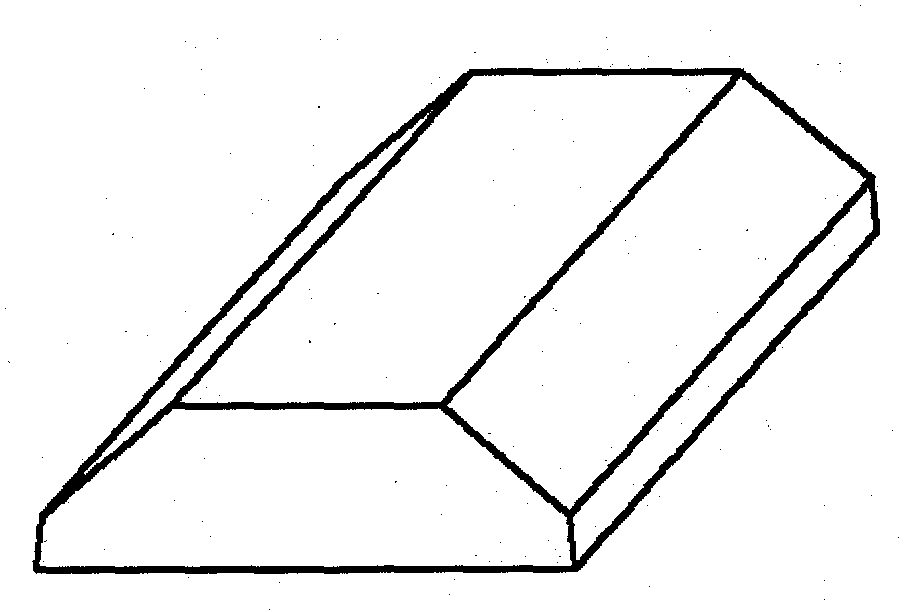

1. Фундамент – сборный железобетонный
по ГОСТ 13580-85
марка: ФЛ 6.24-4; ФЛ 6-12-4; ФЛ 8.24-3; ФЛ 10.24-2;
ФЛ 8.12-3.
2. Фундаментные блоки – бетонные
по ГОСТ 13579-78
марка: ФБС 12-5-3Т; ФБС 12-4-3Т; ФБС 24-5-6Т; ФБС 9-5-6Т; ФБС 24-4-6Т; ФБС 12-6-3Т; ФБС 24-6-6Т; ФБС 24-5-3Т; ФБС 24-6-3Т; ФБС 24-4-3Т; ФБС 12-6-6Т; ФБС 12-4-6Т.
3. Перегородки каркасные обшитые двумя слоями гипсокартонных панелей с обеих сторон – ТИГИ-КНАУФ толщиной 100 мм.
4.Перемычки - железобетонные сборные, брусковые.
по серии 1.038.1 – 1 вып.1.
марка:1ПБ 13-1; 3ПБ 16-37; 2ПБ 25-3; 2ПБ 17-2; 2ПБ 16-2; 2ПБ 19-3; 5ПБ 21-21; 5ПБ27-37; 2ПБ 29-4; 5ПБ30-37; 5ПБ 18-27.

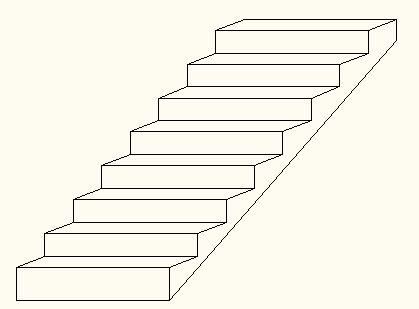

5.Лестничные марши – сборные железобетонные ребристой конструкции
По серии 1.151.1-4 вып.1.
М арка: 2ЛМФ 39.12.17-5

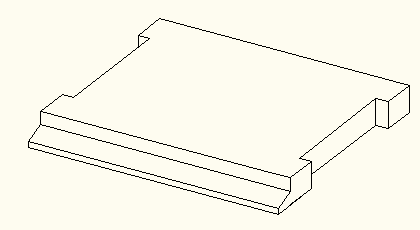

6 . Лестничная площадка – сборная железобетонные
По серии 1.252.1-4 вып.1.
Марка: ЛПФ 25.13-5; ЛПФ 25.13В-5.
7. Плиты перекрытия - сборные железобетонные многопустотные фирмы «ЭКО»
по ГОСТ 9561-91
марка: ПБ 60-12-8;ПБ 60-8-8; ПБ 29-12-8; ПБ 29-8-8;
ПБ 60-3-8; ПБ 29-2-8;
ПБ 28-8-8.
8. Окна – раздельные с двойным остеклением.
по ГОСТ 11214-86
марка: ОР 18-12В; ОР 6-12;
9.Двери внутренние – деревянные однопольные.
по ГОСТ 6629-88
марка: ДВГ 21-8; ДГ 21 -7, ДВГ 21-13, ДВГ21-10.

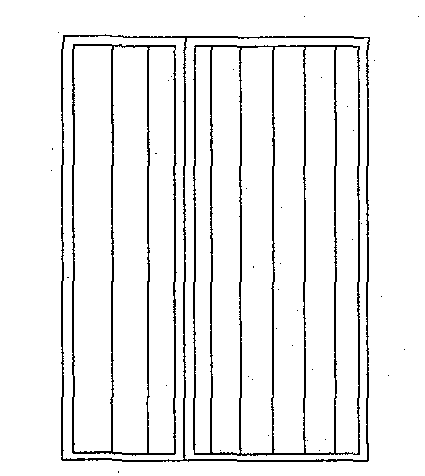

10. Двери наружные – деревянные двупольные
по ГОСТ 24698-81.
марка: ДГН 24-136.
1 1. Крыша – плоская совмещённая невентилируемая с наружным неорганизованным стоком воды.
12. Утеплитель – принимается по табличным данным в соответствии с температурой наружного и внутреннего воздуха и плотности материала минераловатные плиты РуффБаттс
толщиной 110 мм: РуффБаттс Н-70, РуффБаттс В-40.
13. Кровля-2 слоя Унифлекса: ЭКП, ЭПП.
14. Полы-керамическая плитка, линолеум, паркетная доска, бетон, мозаичный бетон.
15. Гидроизоляция: горизонтальная – 2 слоя рубероида на битумной мастике,
вертикальная – обмазка горячим битумом за 2 раза
