4.2. Диаграммы фазового равновесия (диаграммы состояния)
Фазовое состояние сплавов зависит от концентрации компонентов и температуры, при которой находится сплав. Для изучения фазового состояния сплавов пользуются диаграммами фазового равновесия (диаграммами состояния), которые строятся в координатах «температура–концентрация компонентов». Линии диаграммы показывают температуры фазовых превращений, области диаграммы – фазовый состав сплавов в условиях равновесия. Ниже рассмотрены основные типовые диаграммы состояния, характерные для металлических сплавов.
4.2.1. Диаграмма состояния сплавов с неограниченной растворимостью компонентов в твёрдом состоянии
На рис.4.1 показана диаграмма состояния сплавов с неограниченной растворимостью компонентов в твердом состоянии. Такой тип диаграммы соответствует сплавам Cu-Ni, Ag-Au и др. В таких сплавах при охлаждении происходит только одно фазовое превращение – кристаллизация.

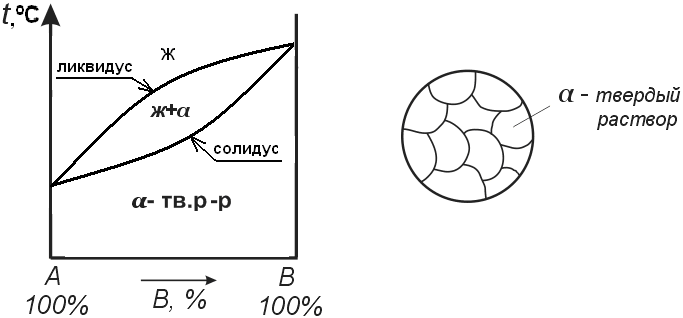

Рис.4.1. Диаграмма состояния сплавов с неограниченной растворимостью в твердом состоянии
Кристаллизация сплавов начинается при температурах tН, образующих линию ликвидус. Выше этой линии все сплавы находятся в жидком состоянии. Кристаллизация чистых компонентов А и В идет при постоянных температурах (tA и tB соответственно), тогда как кристаллизация твердых растворов – в интервале температур (tН-tК). Окончанию кристаллизации соответствуют температуры tК - линия солидус. Ниже этой линии все сплавы находятся в твердом состоянии, в виде α-твёрдого раствора. В области между линиями ликвидус и солидус находятся в равновесии две фазы: жидкий раствор и α-твердый раствор.
Диаграммы состояния позволяют определить структуру сплавов после завершения всех фазовых превращений при охлаждении. В данном случае структура любого сплава после охлаждения представляет собой зерна a-твердого раствора (рис. 4.1).
4.2.2. Диаграмма состояния сплавов с ограниченной растворимостью и эвтектикой
Компоненты образуют твердые растворы с ограниченной растворимостью: α – твердый раствор компонента В на базе кристаллической решетки компонента А, и β – твердый раствор компонента А на базе кристаллической решетки компонента В (рис.17). ACB – линия ликвидус. AECDB – линия солидус. Линии EF и DK – линии переменной растворимости. При охлаждении по линии EF из α-твердого раствора выделяются избыточные кристаллы βII компонента В, а по линии DK – избыточные кристаллы αII компонента А. В точке С кристаллизуется эвтектика. Эвтектика – смесь двух твердых фаз, образованная из жидкой фазы.
Жс → (α+β) – эвтектика.
Сплав с содержанием компонентов в точке С называют эвтектическим, сплавы левее точки С – доэвтектические, а правее – заэвтектические. Эвтектический сплав имеет наименьшую температуру плавления. Эвтектика кристаллизуется при постоянной температуре (как чистые металлы), остальные сплавы – в диапазоне температур. Сплавы с твердыми растворами ограниченной растворимости и эвтектикой имеют широкое применение (Al-Cu, Al-Si и др.).
Рис.4.2. Диаграмма состояния сплавов с ограниченной растворимостью и эвтектикой.
