Круговая диаграмма

Построить диаграмму структуры запаса товаров в стоимостном выражении.

1. Выделить диапазон ячеек F2 – F10

2. Выполнить команду Вставка, Диаграмма.

3. Выбрать стандартный тип диаграммы – Объемный вариант разрезанной круговой диаграммы.

4. Ряды – в столбцах, указать подписи категорий =Товар!$B$2:$B$10

5. Заголовок диаграммы – Структура товарных запасов, убрать легенду, подписи – категория и доля, ключ легенды.

6. Разместить диаграмму на отдельном листе с именем Структура товарных запасов.

7. Перейти на лист диаграммы, выделить заголовок и выполнить настройку – команда Формат, Выделенное название диаграммы: Шрифт – 14 пт, фон – непрозрачный.

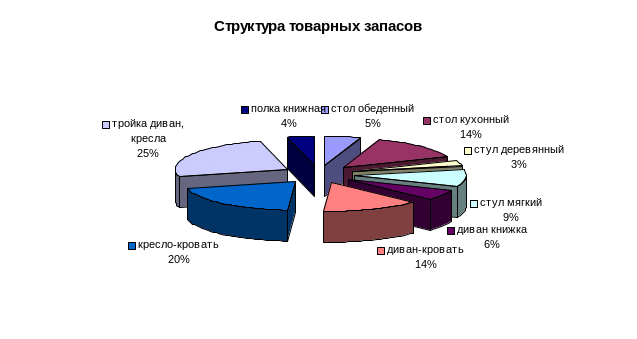

Рисунок 1

Формулы: абсолютные и относительные ссылки

Обороты движения товаров представлены в виде таблицы:

A B C D E F G H I J K L

Товар				Остаток на начало		Приход		Расход		Остаток текущий
Код товара	Наименование	Ед. изм.	Цена	Кол-во	Сумма	Кол-во	Сумма	Кол-во	Сумма	Кол-во	Сумма

1. Перейти на Лист2 и переименовать его в Обороты.

2. Установить курсор в ячейку А1 и ввести Товар.

3. Перевести курсор на лист Товары, выделить диапазон ячеек A1 – D10.

4. Выполнить команду Правка, Копировать.

5. Перевести курсор на лист Обороты.

6. Установить курсор в ячейку А2 и выполнить команду Правка, Вставить.

7. Выделить ячейки A1 – D1 и выполнить команду Формат, Ячейки, Выравнивание, Объединение ячеек.

8. Установить курсор в ячейку Е1 и ввести Остаток на начало.

9. Выделить ячейки E1 – F1 и выполнить команду Формат, Ячейки, Выравнивание, Объединение ячеек.

10. Установить курсор в ячейку G1 и ввести Приход

11. Выделить ячейки G1 – H1 и выполнить команду Формат, Ячейки, Выравнивание, Объединение ячеек.

12. Установить курсор в ячейку I1 и ввести Расход.

13. Выделить ячейки I1– J1и выполнить команду Формат, Ячейки, Выравнивание, Объединение ячеек.

14. Установить курсор в ячейку K1и ввести Остаток текущий.

15. Выделить ячейки K1-L1 и выполнить команду Формат, Ячейки, Выравнивание, Объединение ячеек.

16. Установить курсор в ячейку Е2и ввести Кол-во.

17. Установить курсор в ячейку F2и ввести Сумма.

18. Выделить ячейки Е2 – F2 и выполнить команду Правка, Копировать.

19. Выделить ячейки G2 – L2 и выполнить команду Правка, Вставить.

20. Выделить ячейки F3 – F11 и выполнить команду Формат, Ячейки, Число – Денежный, 2 знака

21. Установить курсор в ячейку F3 и ввести формулу: =$D3*E3 (абсолютная ссылка по координате имя столбца – клавиша <F4>).

22. Размножить формулу по всем ячейкам столбца F3 – F11: установить курсор на маркер автозаполнения первой ячейки с формулой (правый нижний угол ячейки), нажать левую кнопку мышки и протянуть по ячейкам столбца вниз.

23. Выделить диапазон ячеек F3 – F11 и выполнить команду Правка, Копировать.

24. Установить курсор в ячейку H3 и выполнить команду Правка, Вставить.

25. Установить курсор в ячейку J3 и выполнить команду Правка, Вставить.

26. Установить курсор в ячейку L3 и выполнить команду Правка, Вставить.

27. Установить курсор в ячейку K3 и ввести формулу: =E3+G3-I3.

28. Размножить формулу по всем ячейкам столбца K3 – K11: установить курсор на маркер автозаполнения первой ячейки с формулой (правый нижний угол ячейки), нажать левую кнопку мышки и протянуть по ячейкам столбца вниз.

29. Заполнить произвольными значениями ячейки столбцов E, G, I.

30. Выделить диапазон ячеек K3 – K11 и выполнить команду Правка, Копировать.

31. Перейти на лист Товары.

32. Установить курсор в ячейку E2 и выполнить команду Правка, Специальная вставка, Вставить связь. В результате в ячейки столбца E2 – E10 будет введена формула: =Обороты!K3 (ссылка на текущий остаток товара на листе Обороты). Автоматически изменяется стоимость запаса и диаграмма структуры товарных запасов.
