3. Форма запросных и ответных сигналов в различных
режимах работы самолётных систем опознавания.
В зависимости от режима работы системы опознавания изменяется форма запросных и ответных сигналов.
Режим 1 - режим общего опознавания изменяется форма запросных и ответных сигналов.
а
)

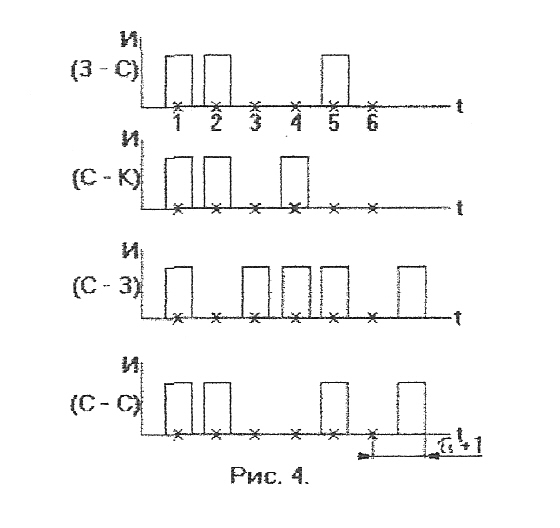

Запросные сигналы 1-го режима 2 "а"
и 7-го диапазона волн состоят из трёх
импульсов (рис. 4), имеющих постоянные
временные положения и 4 импульса ПБЛ
(подавления боковых лепестков). Для 2
"а" диапазона отсутствуют импульсы
ПБЛ.

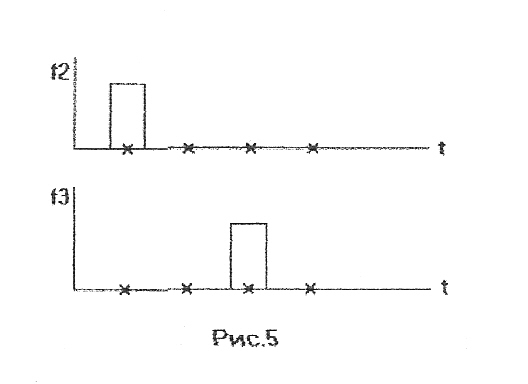

По результату декодирования запросных сигналов 2 "а" и 7-го диапазонов в ответчике формируется ответные сигналы 7-го диапазона волн, состоящие из двух импульсов (рис. 5), излучаемых отдельно на частотах f2 и f3. Временное положение импульсов в ответном коде меняется в зависимости от номера кода и может занимать одно из 6 значений.
Один импульс всегда занимает первую позицию, другой может занимать одно из трёх позиций (независимо от частоты на которой излучается первый импульс).

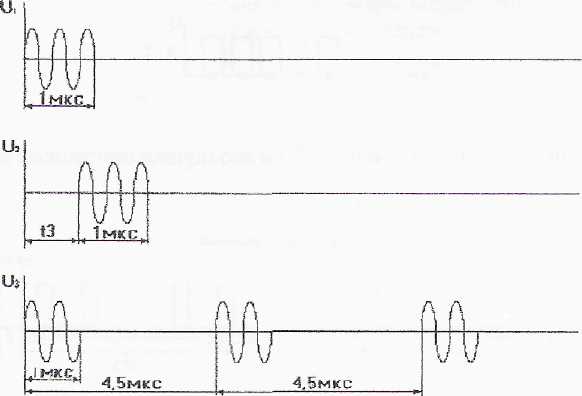

б) Запросный сигнал может состоять из двух импульсов, излучаемых одновременно в 1-ми 3-м диапазонах волн (рис. 6) или трёх импульсов в 3-м диапазоне волн.
Рис. 6.
По результатам декодирования в ответчике формируется ответный сигнал, состоящий из одного импульса АМИ (рис. 7) 3-го диапазона волн.
Рис. 7.
В этом сигнале, в зависимости от выбранного кода, меняется частота Рк модуляции.
Ответные сигналы принимаются запросчиком. обрабатываются и на экране РЛС появляется отметка опознавания.
Режим 2 - режим имитостойкого опознавания во 2-ом «а», 7-ом диапазоне волн с использованием шифрованного запроса и автоматической оценки правильности принятых ответных сигналов по определённому критерию. Применение этого режима обеспечивает гарантированное опознавание, исключающее возможность имитации противником ответных сигналов. Имитостойкость достигается применением автоматического криптографического метода кодирования сигналов, при котором коды запросных сигналов меняются в каждом цикле запроса. При работе в этом режиме запросные сигналы формируются специальным устройством.

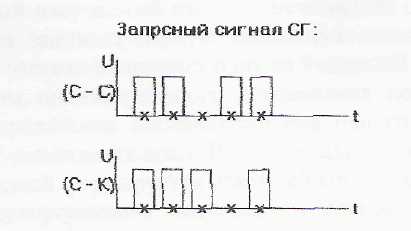

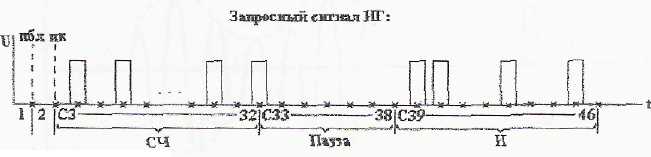

Запросный сигнал состоит из СГ (синхрогруппы), предоставляющей собой постоянный ИВК, и ИГ (информационной группы) - многоразрядного бинарного кода (рис. 8).
ИГ состоит:
ПВЛ - импульс подавления боковых лепестков;
ПК - импульс признака ключа;
СЧ - группа импульсов, образующих одну из реализаций 30 - разрядного
случайного числа;
- И - группа импульсов, составляющих избыточность.

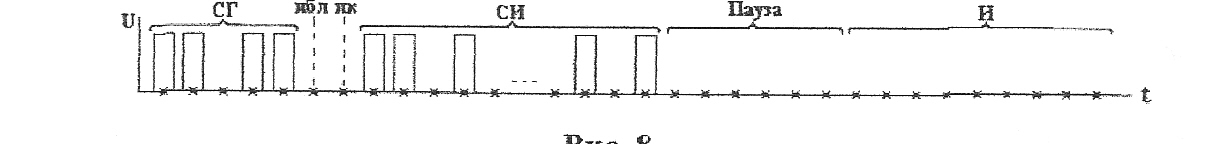

Общий вид запросного сигнала:
Рис.8
Для обеспечения взаимодействия запросной и ответной линии запросные сигналы как в запросчике, так и в ответчике обрабатываются одинаковыми ключами шифрования, смена их производится одновременно.
В ответном сигнале используется частотно-временной код (ЧВК). Он определяет временную расстановку ответных импульсов, излучаемых на частотах f2 и fЗ (рис. 9).
При ответе первый излучаемый импульс независимо от частоты, на которой он излучается, всегда занимает первую временную позицию. Другой импульс излучается на второй частоте и занимает одну из 9 позиций.
Режим 3 - режим индивидуального опознавания по принципу "Где ты?" предназначен для определения местонахождения одного конкретного объекта. Используется в 3 и 7 диапазонах волн. В 3-см диапазоне волн на запрос 2-х или 3-х импульсной посылкой формируется ответный сигнал, состоящий из импульса АМИ и одного ^модулированного импульса длительностью 0,5 мкс, временное положение которого зависит от кода индивидуального опознавания (рис. 10) и может занимать два различных значения.

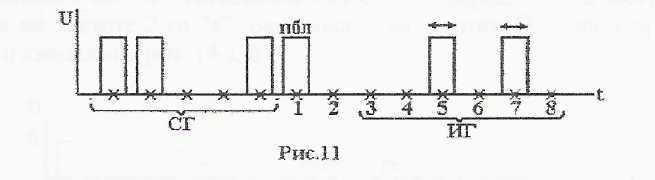

В 7-м диапазоне волн запрос производится сигналами, состоящими из СГ в виде запросного кода 1 режима и двухимпульсной ИГ (рис. 11), импульсы которой могут занимать одно из 12 положений.
Ответный сигнал состоит из трёх импульсов, которые могут занимать одно из 7 положений (рис. 12).
Положение первого и второго импульсов соответствует первому режиму на частотах f2 и f3. Третий импульс может занимать с 4 по 7 позицию на частоте f2 и с 4 по 6 на частоте f3.
Таким образом, можно провести индивидуальное опознавание своих объектов в количестве: двух в 3-ем диапазоне волн и 12*7=84-х
Опознавание осуществляется только по линии "3 - С", на экране индикатора РЛС рядом с отметкой опознавания появляется дополнительная метка.
Режим 4 - режим индивидуального опознавания по принципу "Кто ты?", "Твой бортовой номер?". Этот режим предназначен для передачи на землю информации о бортовом номере самолёта, которая поступает от шифратора СО -69. Работа аппаратуры осуществляется во 2-ом "а" и 7-ом диапазоне. Запросный сигнал содержит:
СГ, совпадающую с запросным сигналом режима 1;
ИГ, состоящую из двух импульсов.

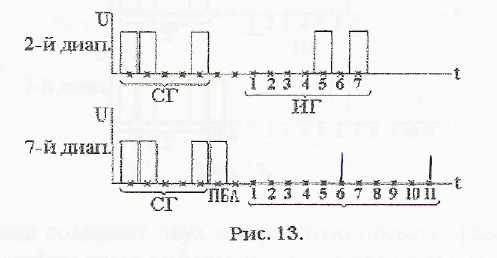

Для 2-го "а" импульсы ИГ на позициях 5 и 7, для 7-го диапазона на позициях 6 и 11 (рис. 13).
Ответный сигнал содержит двух импульсную посылку режима 1 за которой через 23,5 мкс поступает ключ бортового номера и само его значение, сформированное в СО - 69. Информация от СО - 69 передаётся на частоте f2, если запрос был на частоте 2-го "а" диапазона и на частоте f3, если запрос был на частоте 7-го диапазона (рис. 14 а, б).
Ответный сигнал принимается запросчиком наземной станции и на экране индикатора появится отметка опознавания, а на приборе обработки ответных сигналов появится соответствующая информация.
Режим 5 - режим индивидуального опознавания по принципу "Какие твоя высота полёта и запас топлива?". Применяется во 2-м "а", 7-ом диапазоне волн. Запросный сигнал состоит из СГ и ИГ. Временное положение 2-х импульсов в ИГ зависит от диапазона; для 2"а" диапазона на 6 и 7 позициях, для 7-го диапазона на 6 и 10 (рис. 15).
Ответный сигнал содержит двух импульсную посылку режима 1 за которой через 27,5 мкс передаётся ключ информационного кода высоты и остатка топлива, сформированные схемой шифратора СО - 69.
Информационный код от СО - 69 передаётся на частоте f2, если запрос был на частоте 2-го "а" диапазона и на частоте f3, если запрос был на частоте 7-го диапазона (рис. 16 а, б).
Ответный сигнал на земле так же, как и в 4 режиме отображается на экране индикатора и в устройстве отображения информации.
Режим 6 - режим "Наведения" предназначен для выдачи координат и специальной информации (высота полёта, боезапас) для наведения самолётов перехватчиков. Запросные сигналы принимаются и обрабатываются аппаратурой 5У15К. ответные сигналы формируются при сопряженной работе её с аппаратурой СО - 69. В аппаратуре 5У15К формируется координата, а в аппаратуре СО - 69 - ИГ ответного сигнала. Далее эти сигналы поступают на передающее устройство ответчика и излучаются.
Режим 7 - режим "Тревога". Это оповещение операторов наземных РЛС об аварийном состоянии самолёта, включается тумблером бедствие на пульте управления, при этом ответчик формирует сигналы с частотой следования 300 ... 600 Гц. Запуск ответчика в этом режиме постоянен и состоит из 3-ёх импульсов, временное положение которых показано на рис. 17.
Режим 8 - режим "Бедствие" предназначен для определения местоположения самолёта, который терпит бедствие. По сигналу тревога загорается транспорант на индикаторе наземной РЛС. Оператор включает тумблер запроса, при этом формируется запросный сигнал одного из режимов.

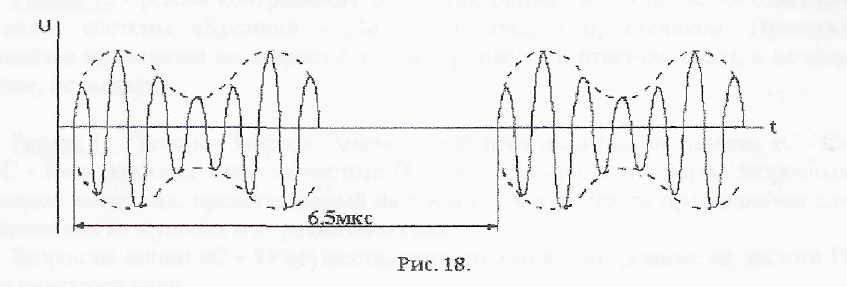

Ответный сигнал в зависимости от режима работы имеет различный вид:
б)

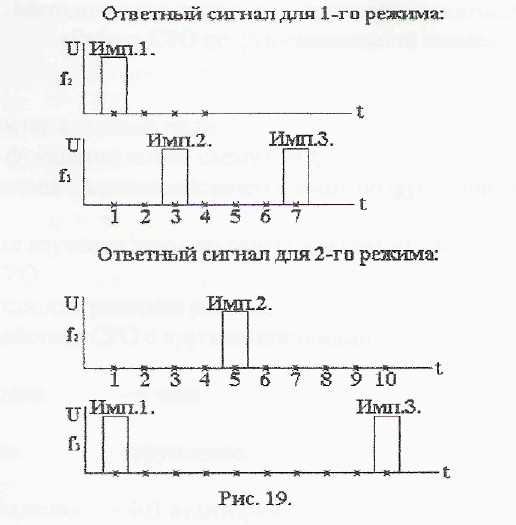

При запросе в 1-м и 2-м режимах на частотах
2 "а" и 7-го диапазона волн формируется
ответный сигнал в 7-ом диапазоне волн
(рис. 19).
Ответный сигнал состоит из 3-х импульсов, положение 1-го и 2-го изменяется и зависит от запросного кода, а третий имеет следующее положение:
для ответа в 1 -м режиме на позиции 17 2-го импульса ответа;
для ответа в 2-м режиме на позиции 110 1-го импульса ответа. Запросчик принимает данный сигнал и на индикаторе РЛС появляется
отметка специальной формы, определяющая конкретно объект, терпящий бедствие.
Режим 9 - режим контрольного запроса наземных объектов, предназначен для уменьшения вероятности имитации противником ответных сигналов. Включается на пульте управления запросчика и содержит 12 кодов контрольного запроса и 7 кодов ответа.
Режим 10 - режим контрольного ответа предназначен для проверки ответных сигналов системы «Кремний - 2М» на имитацию противником. Проверка самолётов проводится по запросу с земли. Самолётный ответчик ответ, в данном случае, не выдаёт.
Режим 11 - режим «Запрос». Запрос может производиться по линиям «С - С» и «С - К» в режимах 1 и 2 на частоте f4 7-го диапазона волн. Форма запросных сигналов имеет вид, представленный на рисунках 4 и 8. Режим предназначен для опознавания воздушных и морских объектов.
Запрос па линии «С - 3» осуществляется только в 9-ом режиме на частоте f4 7-го диапазона волн.
Методические указания составили подполковник Поляков А. А. майор Амирханов И. X.
