Структура сети gsm
Система GSM состоит из трёх основных подсистем:
подсистема базовых станций (BSS — Base Station Subsystem),
подсистема коммутации (NSS — Network Switching Subsystem),
центр технического обслуживания (OMC — Operation and Maintenance Centre).

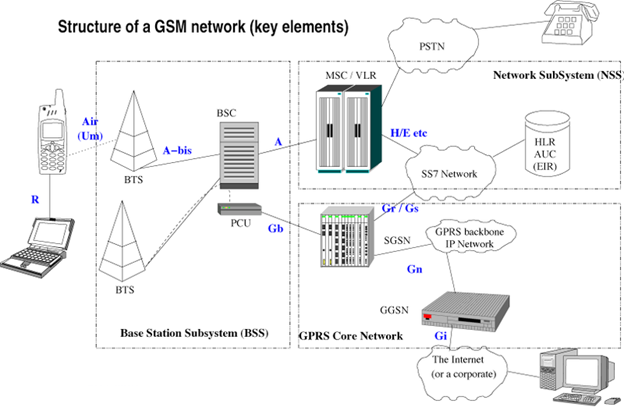

Рис.1 – Структура сети GSM
Base Transceiver Station (BTS)
BTS (Base Transceiver Station) – базовая станция сетей 1G и 2G. Входит в состав системы базовых станций (BSS). Главная задача базовых станций – это создание радио соединения между MS и BSS. Именно базовые станции создают покрытие сети сотовой связи. BTS не принимает самостоятельных решений и работает на основе инструкций получаемых от BSC.
Способов связи BSC и BTS в настоящее время предостаточно. Все их можно разделить на 2 типа: проводные и беспроводные (по средствам организации радио канала). Проводные каналы связи считаются наиболее надежными, но самыми популярными до сих пор остаются радио-релейные линии связи. Сигнал, полученный от BSC преобразуется к виду удобному для передачи, перекодируется, перемодулируется на более высокую частоту и излучается через панельные антенны в необходимую область покрытия.
Существует несколько конфигураций BTS в зависимости от числа и вида панельных антенн. Наиболее популярной конфигурацией остается схема 1+1+1 когда используются 3 секторных (панельных антенны), каждая из которых излучает сигнал в 120 – градусный сектор. Также существует много решений по организации покрытия внутри помещений и в метро.
BTS – это элемент сети сотовой связи, который получил наибольшее число вариантов установки, конфигураций, емкости, назначения. способов организации связи с другими элементами сети.
Base Station Controller (BSC)
BSC (Base Station Controller) – контроллер базовых станций. Это главный элемент системы базовых станций (BSS). Он выполняет следующие функции:
Управление транспортными каналами между BSC и BTS, а также между BSC и TC, TC и MSC.
Управление радиоканалами
Управление хэндоверами между разными BTS и BSC
Управление передачей пакетных данных (GPRS и EDGE)
Предоставление функций управления и обслуживания для персонала.
Таким образом, BSC отвечает за установление, поддержание и разъединение пакетных и голосовых соединений через BSS. Кроме того, BSC разделяет пакетный и голосовой трафик. Пакетный отправляется к SGSN, а голосовой к TC и далее к MSC. С другой стороны BSC отвечает за установление, поддержание и разъединение соединений между BTS и MS, за выбор скорости передачи (типа кодека), принимает решение на хэндовер на основе измерений, полученных от MS и выполняет ряд других функций.
Также в структуру сети входят следующие компоненты:
Центр коммутации (MSC — Mobile Switching Centre)
Осуществляет установку соединения к абоненту и от него внутри сети GSM
Домашний реестр местоположения (HLR — Home Location Registry)
Содержит базу данных абонентов, приписанных к нему
Гостевой реестр местоположения (VLR — Visitor Location Registry)
содержит базу данных о перемещающихся абонентах, находящихся в данный момент в этой зоне
Центр аутентификации (AUC — Authentification Centre)
десь производится аутентификация абонента, а точнее — SIM (Subscriber Identity Module)
Реестр идентификации оборудования (EIR — Equipment Identification Registry)
Содержит базу данных, необходимую для установления подлинности MS по IMEI
Подсистема OMC (Operations and Maintenance Centre)
Соединена с остальными компонентами сети и обеспечивает контроль качества работы и управление всей сетью
